一、概述

北京大華DH1766系列電源是一款三通道可編程線性直流電源，該系列電源可提供 200W~360W 范圍內的輸出功率，擁有極優異的輸出精度和高置信度，分辨率高達0.1mV/0.1mA*1。本文主要介紹該系列電源的操作方法。

二、操作

第一步需要檢查電源輸入端是否接好輸入線，然后按下電源前面板左下角ON/OFF開機鍵，電源開機。顯示屏下面按鍵OVP/OCP設置過流過壓保護值，channel切換設置通道，V-set/I-set選擇電壓設置值和電流設置值。觀察屏幕，每通道上面顯示較大的電流電壓值為電源輸出的回讀值，下面較小的為電流電壓的設置值，數字高亮即為選中該參數，可通過旋鈕或鍵盤輸入設定值，輸入數值后ENTER確認。

電壓電流設定完，確認線路接好后即可按ALL三路全部輸出或CH1/CH2/CH3每路單獨輸出。LOCK鍵為前面板鎖定鍵，可手動開啟或電源被程控時自動開啟，此時前面板所有按鍵全部鎖定，以防誤觸，長按LOCK鍵解除觸鎖定。

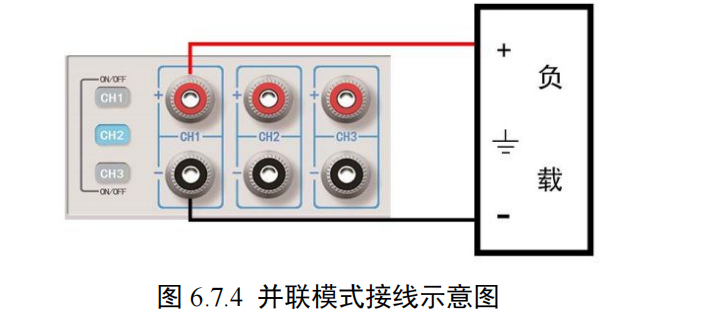

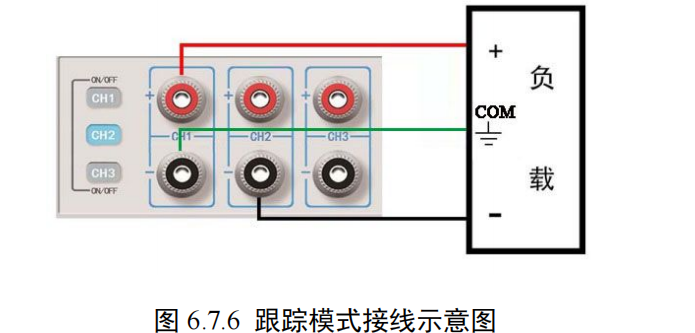

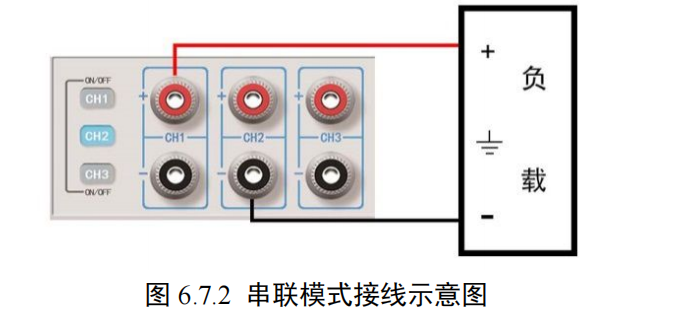

該系列電源有一鍵串并聯和跟蹤功能，屏幕下方mode鍵可進行選擇：SERIES(串聯)，PARALL(并聯)，TRACE(跟蹤)。串并聯可合并一二通道功率，擴展電流或電壓；跟蹤模式可輸出兩路數值相同的正負電壓。選擇好模式后，按要求接輸出線。

三、程控

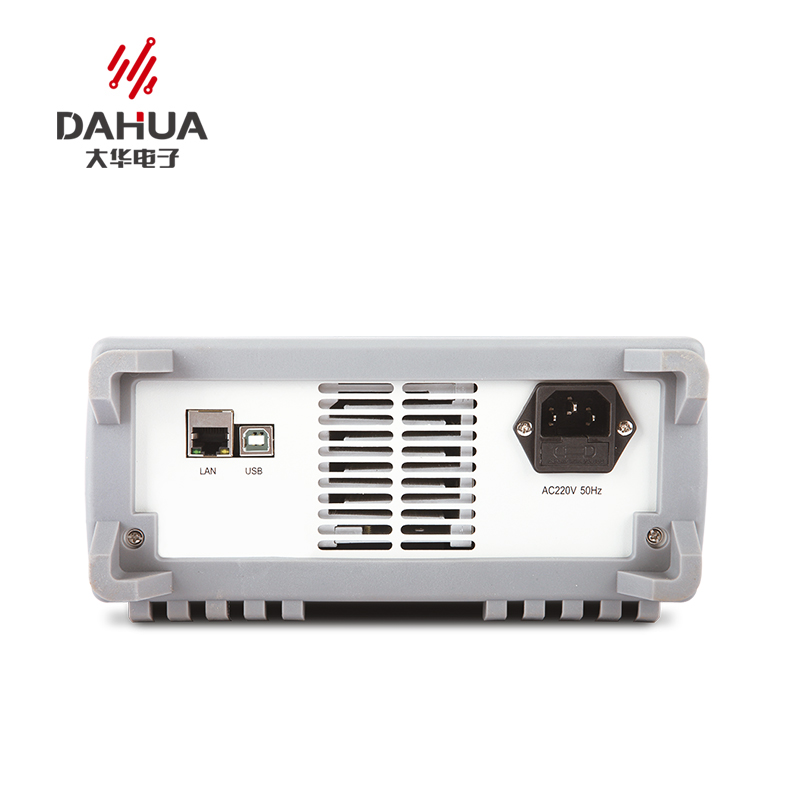

該系列電源標配USB和LAN通訊接口，可以用上位機對其進行程控，以滿足自動化測試的需求。
