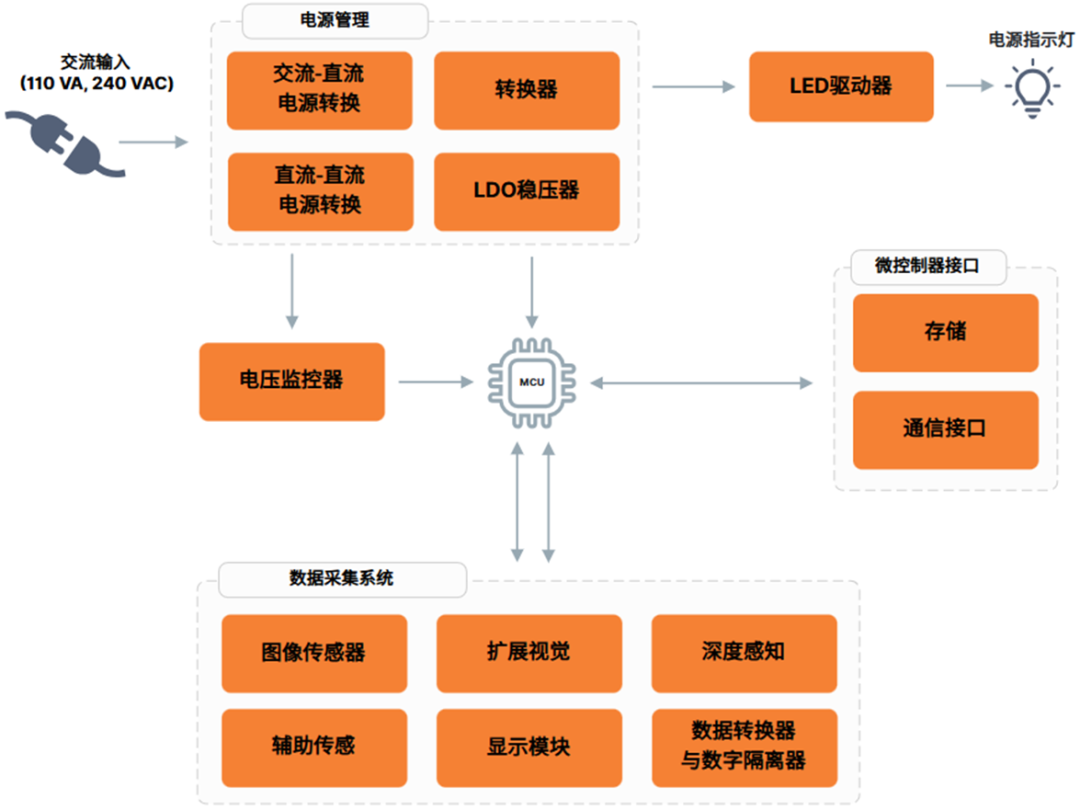

下面的框圖展示了采用安森美 (onsemi)推薦產品的機器視覺方案，該方案集成了多種圖像感知和深度感知技術，運用了安森美的全局和卷簾快門傳感器系列產品。電源管理、通信等大多數功能塊器件均可從安森美的全面方案中獲取。

XGS 全局快門圖像傳感器系列

安森美 XGS 圖像傳感器系列旨在為包括機器視覺系統在內的各類成像應用提供高性能與靈活性。該系列傳感器采用 3.2 μm 全局快門 CMOS 設計，能在低噪聲水平下實現高性能表現。該系列涵蓋 530 萬像素至 4500 萬像素的分辨率范圍，可靈活滿足不同場景需求。該系列結構緊湊，兼容 29x29 mm2 的相機尺寸規格，為小型化相機設計提供了便利。此外，這種架構在支持高帶寬的同時，可實現低功耗運行，對于機器視覺系統的高效穩定工作至關重要。而全局快門技術通過確保所有像素同步曝光，能夠精準捕捉快速移動的物體并避免失真，堪稱核心優勢所在。

PYTHON 全局快門圖像傳感器系列

PYTHON 系列全局快門圖像傳感器專為典型機器視覺應用優化設計，涵蓋精密檢測、高速跟蹤、測量等多種場景。該系列提供基于 4.5um 或 4.8um 像素的 8 種分辨率，從 VGA 開始，最高 2500 萬像素分辨率。幀率為 80 fps 至 815 fps 不等，具體取決于分辨率。PYTHON 有黑白、彩色和近紅外增強三種版本，同時針對選定的分辨率提供多種速度和質量等級選項。

所有 PYTHON 器件都有獨特的“二次方增速”特性，即幀率的增加取決于所讀取的感興趣區域的垂直和水平尺寸。全系圖像傳感器均支持對多個感興趣區域 (ROI) 進行讀出，其中 PYTHON 25K 型號可處理多達 32 個可能重疊的 ROI。然而，所有基于列 ADC 讀出架構的傳感器，其幀率提升僅與垂直高度（y 方向）的縮減成比例。受限于 ADC 轉換時間，縮減窗口讀出的寬度（x 方向）對幀率并無影響。PYTHON CMOS 圖像傳感器系列是目前商用領域唯一搭載多組獨立高速 ADC 的全局快門 (GS) 圖像傳感器系列，通過同時縮減 ROI 的寬度和高度，能夠有效提升幀率。

Hyperlux SG - 全局快門圖像傳感器系列

安森美的 Hyperlux SG 圖像傳感器系列憑借先進的成像能力，為眾多應用場景量身打造，正引領機器視覺技術的革新。在機器視覺系統中集成安森美 Hyperlux SG 圖像傳感器，可帶來諸多優勢。該系列傳感器具備行業領先的全局快門效率，能捕捉到快速移動的物體和清晰無失真的圖像，尤其適用于條形碼掃描、機器人技術等應用場景。其運行幀率高達 120 fps，可實現高速圖像采集，為動態工業流程的實時監控提供核心支撐。此外，Hyperlux SG 傳感器擁有高動態范圍和優異的低光性能，即便在復雜光照條件下，也能保證出色的圖像質量。該系列采用緊湊設計，能夠適應多種應用場景，包括自主移動機器人及其他空間受限的環境。Hyperlux SG 系列涵蓋從 VGA 到 230 萬像素的多種分辨率，可根據具體應用需求靈活擴展。

Hyperlux LP 圖像傳感器系列

安森美 Hyperlux LP 圖像傳感器系列產品適用于多種應用，包括 AR2020、AR0544 和 AR0830。該系列傳感器功耗極低，可確保設備運行時間更長、效率更高。借助創新的運動喚醒功能，器件在未檢測到運動時，可一直保持低功耗狀態，進一步實現節能。此外，該系列傳感器在低光和近紅外 (NIR) 波長環境下，性能表現也很出色。AR2020 傳感器還有智能感興趣區域 (ROI) 功能，可智能聚焦特定區域，從而提高性能和精度。

在預檢測狀態下，Hyperlux LP 圖像傳感器的功耗不到原生模式下功耗的 1/100。這能實現顯著的節能效果，對功耗敏感的視覺系統的續航時間將會更長。

SWIR - 擴展視圖

安森美 SWIR ACUROS 系列是尖端的短波紅外 (SWIR) 相機和圖像傳感器，專為高性能成像應用精心設計。該系列傳感器光譜范圍出色，SWIR 波段覆蓋 400 nm 到 1700 nm，eSWIR 波段覆蓋 400 到 2100 nm，確保在各種照明條件下都能呈現出色的深度和清晰度。ACUROS 相機配備全局快門，像素尺寸為 15μm，成像分辨率高、動態范圍大，而且噪音極低，非常適合捕捉精確且細節豐富的圖像。

憑借這些先進能力，ACUROS 相機特別適用于以下場景：穿透塑料等不透明材料進行成像，材料分揀與回收，水分含量分析（1450nm 波長處的水吸收檢測）等。CQD SWIR 的優勢使該系列相機能夠“透視”多種不透明材料，為大面積檢測區域提供高分辨率傳感器，并支持動態成像任務所需的高幀率。

這種高靈敏度、可靠性能與出色畫質的結合，使 ACUROS 系列成為各嚴苛應用領域?qū)I(yè)人士尋求高級成像解決方案的可靠之選。

智能 iToF 全局快門深度傳感器 - AF0130 和 AF0131

安森美 AF0130 和 AF0131 智能間接飛行時間 (iToF) 120 萬像素 CMOS 傳感器專為深度感知與成像應用而設計。這些傳感器具備 1/3.2 英寸光學規格和背照式 (BSI) CMOS 全局快門技術，具體特性包括：120 萬像素 CMOS 智能間接飛行時間 (iToF) 傳感器，搭載先進的 3.5 μm 像素堆疊 BSI 技術；出色的低光與環境光性能；在 850 nm 和 940 nm 波長下增強近紅外 (NIR) 響應 (QE > 40%)；支持雙激光工作模式以擴大深度檢測范圍；激光人眼安全監測功能。

Hyperlux ID 深度 iToF 傳感器的主要特點包括：

高精度深度測量：提供精確的測距能力，對需要高精度 3D 建模和目標檢測的任務至關重要。

高幀率：可捕捉快速移動的物體 (60–100 fps)，確保在動態環境中保持可靠表現。

低功耗：針對能效進行了優化，在模式 2.2 (100 MHz)、30 fps 幀率和 0.35 ms 曝光時間條件下，功耗為 400 mW；在模式 3.2 (100+120 MHz)、相同幀率與曝光時間條件下，功耗為 600 mW。高能效特性使其適用于電池供電設備及多傳感器系統。
