在高速互連與精密信號傳輸領域，極細同軸線（Micro Coaxial Cable） 已成為越來越多工程師關注的線束類型。它體積小、柔性好、屏蔽性能強，被廣泛用于攝像頭模組、筆記本、無人機、醫療設備以及高速接口互連中;但在工程設計中，常常會遇到這樣的問題：極細同軸線到底更適合高速傳輸，還是長距離傳輸？本文將從結構特性、傳輸性能和設計實踐三個方面，探討這個問題的答案。

一、從結構看：為高速而生的“精密導體”

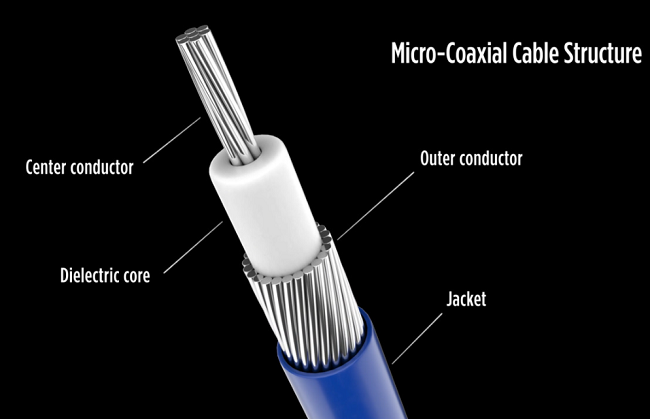

極細同軸線的典型結構包括：內導體、介質層、屏蔽層與外護套。其直徑通常在 0.4 mm 以下，有的甚至細至 0.2 mm。這種設計帶來了三個顯著優勢：
1.1、阻抗易控制，信號完整性好：
通過精準控制內導體直徑與介質厚度，線束可以實現嚴格的特性阻抗（如 50 Ω 或 100 Ω 差分），從而減少反射和信號失真。
1.2、高屏蔽能力，抗干擾性能強：
屏蔽層可有效抑制外部 EMI 干擾與串?dāng)_，保證高速信號的穩定傳輸。
1.3、柔性優異，布線靈活：
極細線徑讓其能在空間狹小的結構中自由彎折，適合模組內部或多板間高速互連。
這些特性決定了：極細同軸線天生就是為高速、短距離傳輸而優化的結構。

二、從性能看：高速?zèng)]問題，長距離有限制
從信號傳輸角度來看，極細同軸線的核心優勢在于“高速”，而“長距離”則是其物理短板。
2.1、在高速傳輸中表現出色：
得益于良好的阻抗控制與屏蔽性能，極細同軸線能支持?jǐn)?shù)Gbps 甚至十幾Gbps 的高速信號，廣泛用于 MIPI、LVDS、USB、HDMI 等高速接口中；在幾十厘米到一米的范圍內，它能保持穩定的插入損耗和回波損耗，信號眼圖清晰，誤碼率低，是高速短距互連的理想選擇。

2.2、在長距離傳輸中存在瓶頸：
由于導體截面積小、單位長度電阻高，線越長信號衰減越明顯；再加上介質損耗和群延遲效應，信號在數米后就會明顯失真；同時，線越長越容易受環境電磁噪聲干擾，即使有屏蔽層，也難以完全抵消；因此，在長距離通信（如幾米以上）場景中，極細同軸線通常并非最佳選擇。工程上往往會改用低損耗粗同軸線或光纖方案。
總結一句話：極細同軸線更適合高速短距離傳輸，而不適合超長距離應用。

三、工程實踐：如何延伸“有效傳輸距離”？
雖然極細同軸線的設計初衷并非長距離傳輸，但在合理的設計下，其可用距離仍能被優化與拓展。
3.1、優選低損耗材料
使用高導電率導體（如鍍銀銅）、低介電損耗材料（如 PTFE、FEP）可明顯降低插入損耗。
3.2、優化屏蔽結構
雙層編織屏蔽或銅箔+編織的復合屏蔽方式，能進一步減少外部干擾并提升穩定性。
3.3、嚴格阻抗匹配
連接器、焊點、轉接板都需保持連續阻抗，否則局部反射會放大失真。
3.4、必要時加入信號放大或重定時模塊
對高速長線鏈路，可增加驅動放大器或重定時芯片，補償傳輸衰減。
3.5、遵守彎曲半徑與安裝規范
避免急彎與拉伸，防止線芯偏移導致阻抗突變。
通過這些方法，極細同軸線在一至兩米范圍內仍可維持良好的信號完整性，滿足某些高性能設備的要求。

四、應用舉例：高速短距的“黃金選手”
在消費電子與工業設備中，極細同軸線束主要應用于：

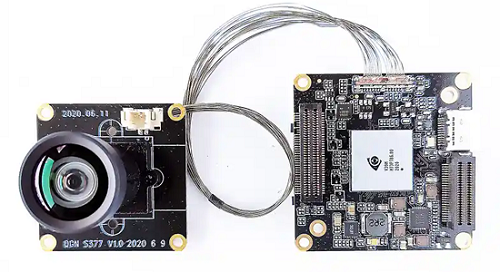

4.1、攝像頭模組與主板之間的高速信號線；
4.2、筆記本顯示模組內部的 eDP / MIPI 連接；
4.3、高速射頻模塊、天線饋線及測試跳線；
4.4、醫療與工業探測設備內部高速信號互連。
這些場景的共同特征是：信號速率高、空間有限、距離短、抗干擾要求嚴苛；因此，micro coax 幾乎是這些結構中的“首選方案”。

總體而言，極細同軸線束是高速短距離傳輸領域的明星選型，它在信號完整性、抗干擾性能、柔性布線等方面表現優異，非常適合 GHz 級高速互連，但如果應用需要傳輸數米甚至更遠的距離，就要考慮更低損耗的大徑同軸或光纖方案。在工程設計中，理解它的“物理邊界”，并結合實際帶寬與距離需求選擇合適的方案，才能在高速鏈路設計中取得最佳性能與成本平衡。
