風能是清潔能源之一，近幾年來，風力發電在全球發展很迅猛，尤其進入2025年，國內上半年新增裝機51.39GW，同比+98.9%，海外歐洲訂單也暴漲224%。利潤方面，國內風電行業7家頭部企業中有6家凈利潤增長超50%。

風能變頻器是連接風力發電機與電網之間的“橋梁”，主要負責電能的轉換與控制，沒有風能變頻器，風力發電機發出的電力就無法被電網接納。而電流傳感器是其精準控制的“眼睛”，是實現其精確控制、安全運行和高效發電的關鍵感知元件。沒有高精度、高可靠性的電流傳感器，變頻器的所有高級控制功能都將無法實現?，F(xiàn)代風電場景中高電流、強干擾、寬溫差的原因，傳統傳感器難以滿足需求，本文討論一種霍爾閉環電流傳感器的解決方案。

風能變頻器簡介

風能變頻器是風力發電系統中的核心設備之一，主要用于將風力機捕獲的機械能轉換為電能，并通過調節電能的頻率和電壓，實現與電網的高效對接。其核心功能是控制風力發電機的轉速，以最大化風能利用率，并確保輸出電能的穩定性和質量。

1. 工作原理

• 能量轉換：風力機葉片在風力作用下旋轉，帶動發電機產生交流電。
• 變頻調速：變頻器通過IGBT（絕緣柵雙極型晶體管）等功率器件，將發電機輸出的變頻交流電轉換為固定頻率的交流電（通常為50Hz或60Hz），以匹配電網要求。
• 最大功率點跟蹤（MPPT）：變頻器實時調節風力機的轉速，使其始終運行在最佳風能捕獲點，提高發電效率。

2. 核心組成

3. 技術優勢

• 提高發電效率：通過MPPT算法，風能利用率可提升20%~30%。
• 電網友好：輸出電能的頻率和電壓穩定，減少對電網的沖擊。
• 延長設備壽命：通過調速減少機械應力，降低風力機磨損。
• 適應性強：可適配不同類型的風力機（如雙饋式、直驅式）。

4. 應用場景

• 陸上/海上風電場：大型并網風電項目。
• 分布式風電：小型風力發電系統（如農村、偏遠地區）。
• 微電網系統：與儲能、光伏等聯合運行。

5. 技術挑戰

• 電網適應性：需滿足不同國家/地區的電網標準（如低電壓穿越能力）。
• 環境適應性：耐高低溫、防鹽霧、抗雷擊等要求。
• 維護成本：高可靠性設計以降低運維成本。

6. 發展趨勢

• 高功率密度：采用SiC（碳化硅）等新型半導體材料，提升效率和功率密度。
• 智能化：結合AI算法，實現預測性維護和優化控制。
• 儲能融合：與儲能系統聯動，提升風電消納能力。

電流傳感器在風能變頻器中應用

風能變頻器對發電機的控制（如轉矩控制、轉速控制）本質上是對電流的控制。電流傳感器提供實時、高精度的電流信號，構成閉環控制回路。其在風能變頻器中主要用于實時監測、控制和保護系統。以下是其核心應用場景和技術要點：

1.電流監測與反饋

• 功能：實時測量發電機定子/轉子側、DC母線、逆變器輸出等關鍵節點的電流，為控制系統提供反饋信號。
• 可能應用的位置：
• 發電機定子/轉子側（雙饋式系統中尤為重要）
• 整流器輸入/輸出端
• 逆變器輸入/輸出端
• DC母線

2. 系統保護與安全運行

這是電流傳感器最直接和關鍵的作用之一。變頻器主控單元通過實時監測電流值來判斷系統是否異常，并在毫秒級時間內采取保護措施。

• 過流與短路保護?：實時監測直流母線電流和相線電流。當電流超過設定的安全閾值時（可能由于電網短路、內部器件故障等引起），控制器會立即封鎖IGBT的驅動脈沖，保護功率開關器件（如IGBT）、電容等昂貴核心部件免受損壞。
• 過熱保護?：通過監測電流可以間接估算功率器件的發熱情況，結合溫度傳感器，實現更全面的過熱保護。

3.控制優化

• 最大功率點跟蹤（MPPT）： 結合電流數據調整發電機轉速，確保風能利用率最大化。
• 諧波抑制： 監測逆變器輸出電流的諧波含量，通過控制算法（如PWM）優化波形質量，滿足電網要求。

1. 支持高級電網功能（如低電壓穿越 LVRT）

現代風電機組必須具備低電壓穿越能力，即在電網電壓瞬間跌落時不能脫網，反而需要向電網提供無功功率以幫助電網恢復。

在這個過程中，電流傳感器持續監測電網電流狀態，確保變頻器在電壓跌落期間將電流控制在安全范圍內，同時精確輸出所需的無功電流，以滿足并網規程要求。

5.電流傳感器通常布置在哪些關鍵位置？

電流傳感器在變頻器中的典型安裝位置：

6.電流傳感器類型選擇

技術要點：

• 精度要求：通常需達到0.5% 以?xún)?nèi)，以確?？刂坪捅Ｗo(hù)的準確性。
• 響應速度：需支持高頻采樣（如 ≥20kHz），適應變頻器的快速開關動作。
• 環境適應性：耐高低溫、抗振動、防鹽霧（海上風電）。

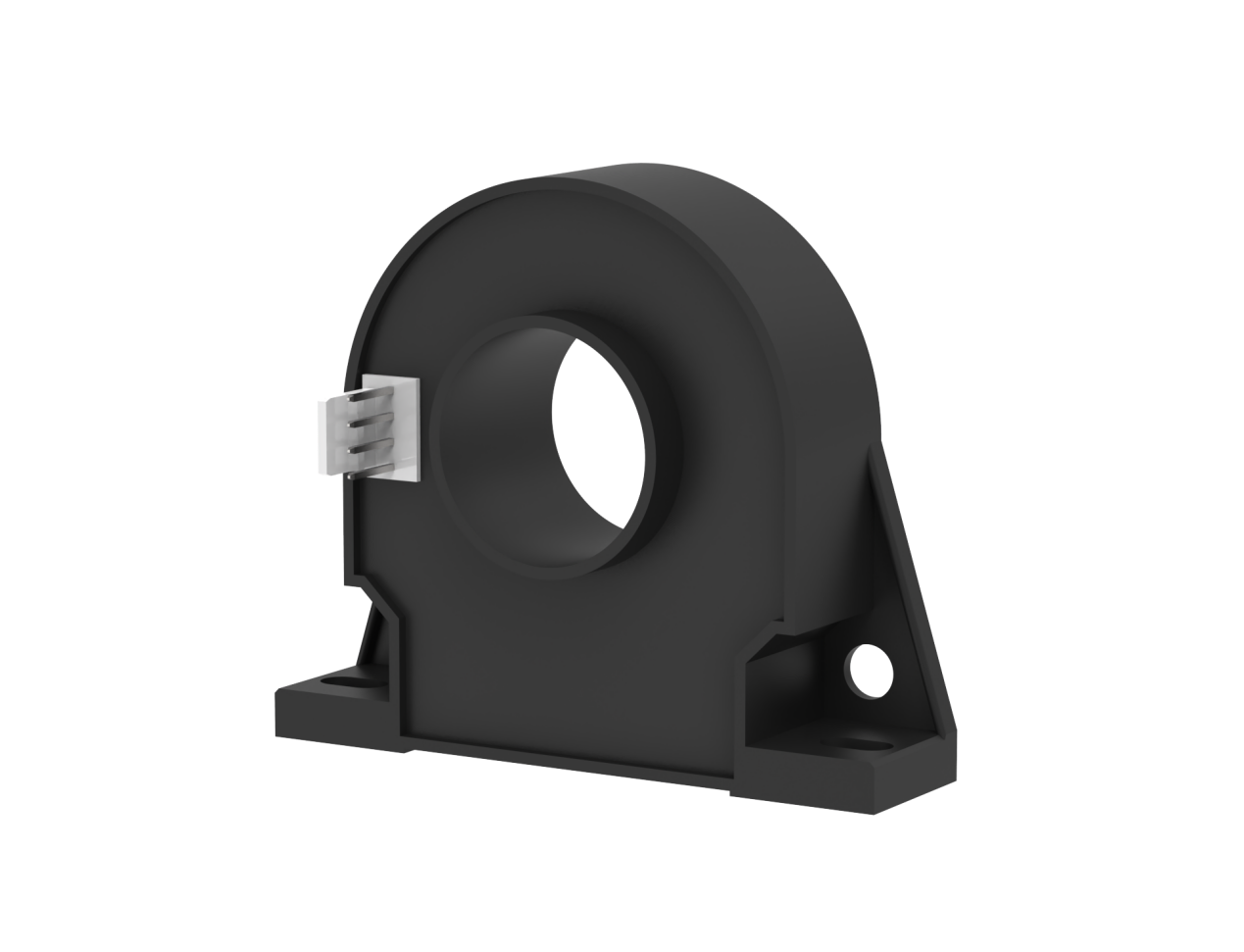

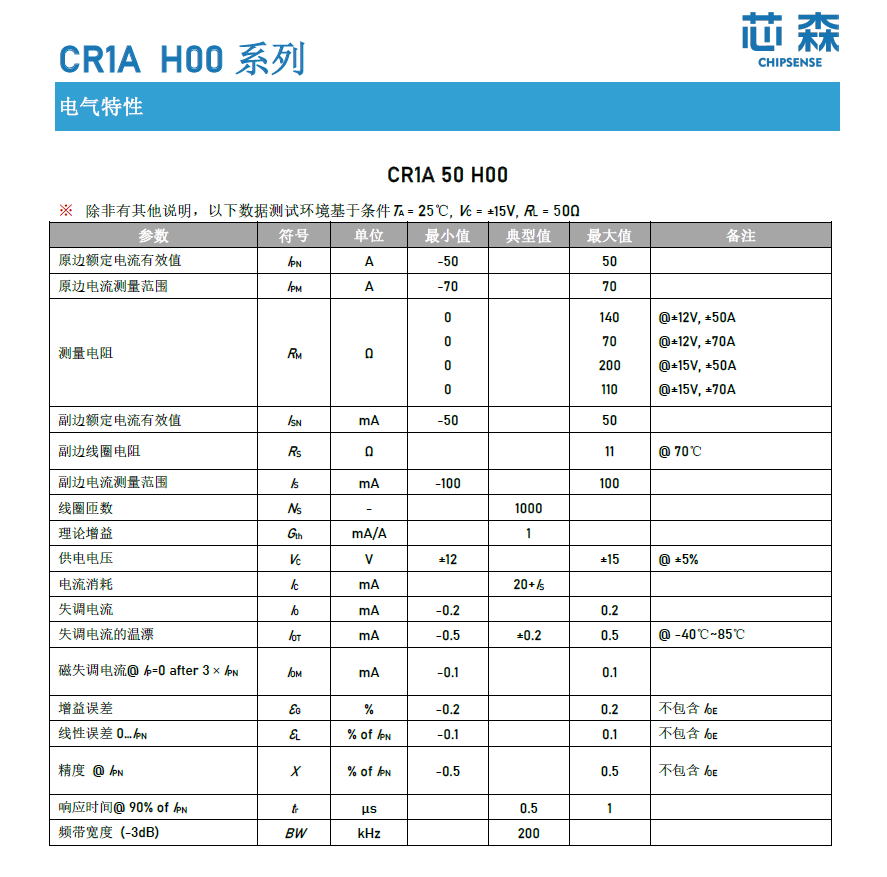

基于以上分析，這里推薦芯森電子CR1A H00系列電流傳感器，CR1A系列是芯森電子自主研發的一款基于霍爾原理的閉環（補償）電流傳感器，測量量程從50至300A，可覆蓋風電變流器大電流需求，原邊和副邊之間是絕緣的，可用于測量直流、交流和脈沖電流。具有優異的線性度（±0.1%）和出色的精度（±0.5%）保障發電效率；低溫漂（±0.5mA），頻帶寬（200kHz）響應快速等特性與風能變頻器的嚴苛要求高度匹配：

• 基于霍爾閉環原理：提供了高精度、高線性度和優異的動態響應性能，能滿足變頻器快速控制的需求。
• 原副邊絕緣：提供了良好的電氣隔離，能夠承受變頻器內部的高壓環境，保護低壓控制側，安全特性符合IEC 61800-5-1等變頻器安全標準。
• 優異的線性度和低溫漂：保證了在整個工作溫度范圍和量程內，測量結果都準確可靠，這是實現精確控制的基礎,低溫漂確保長期穩定性，減少維護成本。
• 測量類型：能夠測量直流、交流和脈沖電流，完全覆蓋了變頻器內部直流母線（DC）、發電機/電網側（AC）以及IGBT開關導致的脈沖電流的測量場景。
• ?寬溫適應?：-40℃~85℃操作溫度，適應海上/陸上風電極端氣候。

選型建議

注：最終選擇哪個具體型號，需要根據風能變頻器設計中的各點額定電流和峰值電流來確定。

芯森CR1A系列電流傳感器是一種性能、成本和功能上非常均衡的解決方案。它成功地在隔離、精度、帶寬、可測直流/交流這些關鍵特性上取得了最佳平衡。同時，CR1A的高帶寬特性為風電參與電網調頻提供了可能。芯森支持定制化服務：線圈匝比、電源電壓等參數靈活調整，適配下一代大功率風機。
