細胞內的鈣離子成像是細胞生物學、神經學和相關領域的重要技術之一。Ca2+作為細胞內重要的第二信使，本身在各種細胞內生理過程中就起到著關鍵作用，例如細胞分裂與增值、信號傳導以及凋亡與壞死等等。而熒光染料的使用是研究單個神經元和膠質細胞內鈣動力學的最有效和最流行的工具。使用化學熒光指示劑或熒光蛋白指示劑來檢測細胞內Ca2+濃度的變化。當這些指示劑與Ca2+結合后，會改變其熒光特性（熒光增強、光譜位移），進而通過顯微鏡被觀察到，從而間接反映細胞的活動狀態，提示神經元活動。

而為鈣離子成像選擇光源時，除了根據Ca2+指示劑所需的激發波長，例如Fura-2需要340nm和380nm，而Fluo-4需要488nm，還需要根據具體的成像類型。如單波長強度成像（Fluo-4）以及需要雙波長的比率成像（Fura-2）。鈣離子成像本質上也是一種活細胞成像技術，因此為了避免光毒性以及光漂白效應，也需要盡量減少激發光的暴露，對于光源的功率有調控的需求。

比率成像（Calcium Ratio Imaging）

比率成像（也稱為比例成像）正是利用指示劑結合Ca2+后發生的光譜位移而非純粹的光強變化來進行定量檢測的。比率型熒光探針在與Ca2+結合前后其激發或者發射的光譜會發生變化，進而可通過不同波長的熒光發射或激發比確定Ca2+濃度。與單波長探針相比，比率型熒光探針的主要優點是比率信號與染料濃度、照明強度等因素?zé)o關，受偽影的干擾小，避免了誤判Ca2+濃度，能獲得更為精確的結果。

需要注意的是，有時為了捕捉Ca2+濃度在細胞內的瞬態變化，需要在短時間內切換光源的兩個波長，以確保兩個波長下的熒光強度測量能夠反映同一時間點的鈣離子濃度變化，減少時間偏差。

Fura-2熒光探針

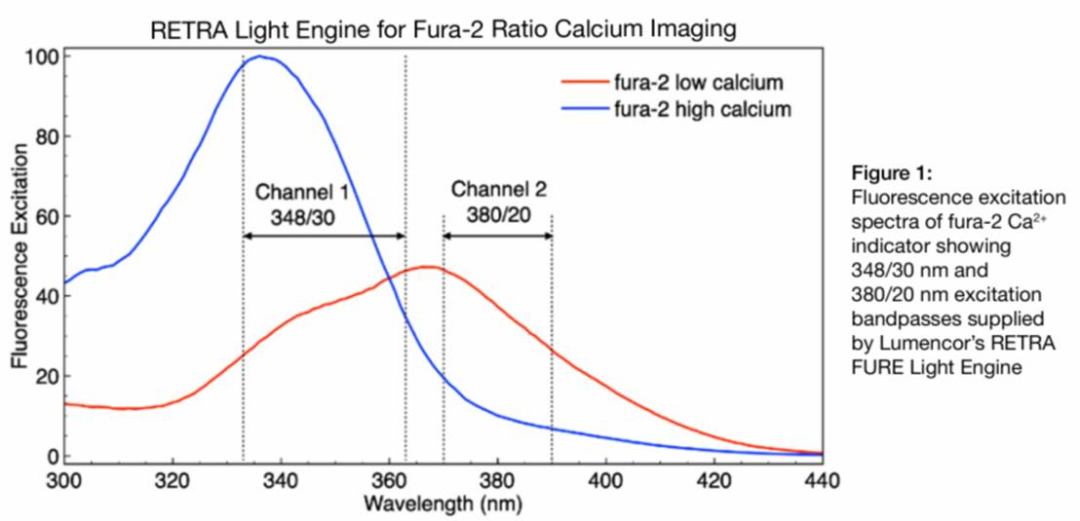

Fura-2是一種常用的比率型熒光探針，屬于高親和力探針，其Ca2+結合態激發波長峰值為340nm，游離態為380nm，發射波長峰值不變，適用于數字成像顯微鏡、胞內鈣儲門控Ca2+內流研究以及與基因編碼探針聯合應用。并且Fura-2的光穩定性更強，產生較少的光漂白現象。

Lumencor RETRA固態光源

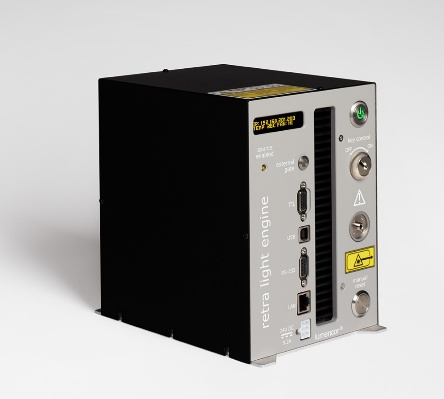

美國Lumencor公司生產的RETRA光引擎結合了兩個可單獨控制的固態LED光源和相應波長的帶通濾光片，可產生所需的激發光輸出，并通過電子控制快速切換。根據特定應用的要求，光譜輸出可以定制從紫外到可見光到近紅外。RETRA FURA光引擎是鈣離子比率成像的理想激發光源（Fura-2熒光探針），提供經過優化的340/380nm波段的輸出，功率可達數百毫瓦。并且Lumencor的配套的液體光波導（LLG）也優化了紫外透過率，確保LED光源可以以較低損耗到達顯微鏡。

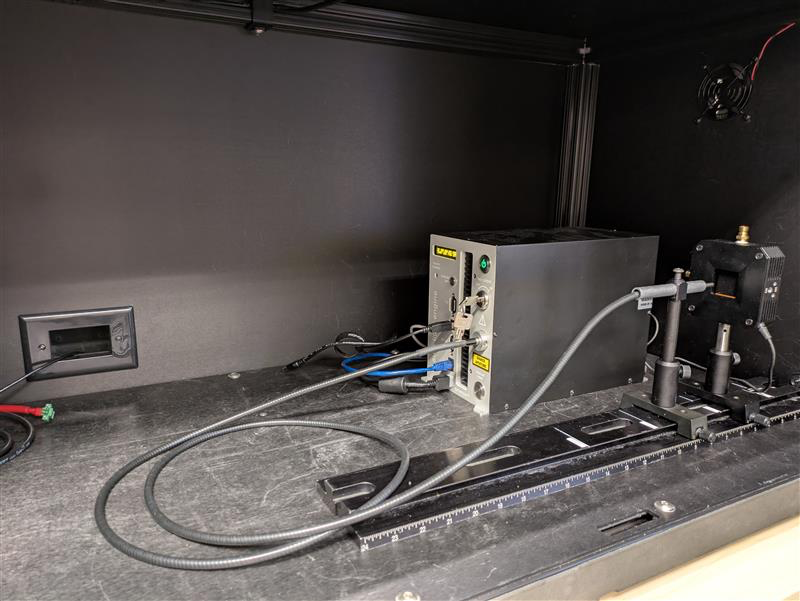

RETRA通過LLG輸出的測試情況

[1]包括光引擎、電源線、液體光導LLG和USB電纜。

[2]隨產品附帶。

[3]控制盒連接到光引擎的USB端口，并控制光源選擇、光輸出開關和強度設置。

Lumencor RETRA特點

外部控制：Lumencor光源提供豐富的外部通信接口，如RS232、USB、TTL等等，可以實現通道選擇、開關以及光強調整。適配您的二次開發需求。

快速切換：光源的切換時間可達~50μs（TTL控制）或者~50ms（串口控制）。這相比機械式濾光片輪來切換波長要快很多，可以快速捕捉鈣信號，確保較高的時間分辨率。

高亮度：輸出348nm LED可達250mW，而380nm LED可達300mW（光波導輸出端，和具體配置有關）

強度可調：作為活細胞成像的一種，為了避免光毒性和光漂白效應，鈣離子成像也需要盡量減少激發光的過度照射。RETRA可以獨立線性調控各個組成光源的輸出功率，優化圖像采集。

美國Lumencor致力于以富有創意和智慧的設計理念，制造出行業內領先的照明設備和儀器，助客戶獲取高質量的數據。Lumencor提供廣泛的固態光源種類可選，應用于生命科學、臨床科學、先進材料和半導體工藝，并提供從完全定制的解決方案到即插即用的光引擎，滿足不同客戶的需求。

作為L(zhǎng)umencor在中國的代理商，上海昊量光電設備有限公司負責其產品在國內的銷售、技術服務以及售前售后技術基礎，歡迎聯系我們，和Lumencor一同開啟一場光源的奇幻之旅。

Lumencor RETRA相關應用論文

1. Fura-2細胞內鈣成像用于DRG神經元

Flayer C H, Kernin I J, Matatia P R, et al. A γδ T cell–IL-3 axis controls allergic responses through sensory neurons[J]. Nature, 2024, 634(8033): 440-446.

2. 小鼠垂體細胞的Fura-2鈣離子成像

Sokanovic S J, Constantin S, Lamarca Dams A, et al. Common and female-specific roles of protein tyrosine phosphatase receptors N and N2 in mice reproduction[J]. Scientific Reports, 2023, 13(1): 355.

3. 小鼠成纖維細胞中失調的鈣穩態的340/380 nm Fura-2成像

Mondal A, Appu A P, Sadhukhan T, et al. Ppt1‐deficiency dysregulates lysosomal Ca++ homeostasis contributing to pathogenesis in a mouse model of CLN1 disease[J]. Journal of inherited metabolic disease, 2022, 45(3): 635-656.
