在工業自動化與能源管理領域，IEC104 協議憑借 “實時性高、時標精準” 的特性，成為電力調度、SCADA 系統的主流通信協議；而 Modbus 協議（RTU/TCP/ASCII）則以 “簡單易用、成本低” 的優勢，長期占據現場傳感器、儀表、PLC 等設備的通信市場。兩種協議的應用場景割裂，導致 “上層調度系統與底層設備無法互通” 成為工業網絡集成的典型痛點。三格電子針對性推出 IEC104 轉 Modbus 網關（型號：SG-IEC104-TCP），通過工業級硬件設計與深度優化的協議轉換機制，構建起異構網絡的 “無縫橋梁”。本文將從技術原理、硬件架構、功能特性到應用落地，全面解析該網關的核心技術價值。

一、產品定位與核心型號差異：精準匹配協議流向需求

三格電子 IEC104 轉 Modbus 網關并非單一產品，而是針對 “數據上行” 與 “數據下沉” 兩種核心場景，設計兩款功能互補的型號，覆蓋工業現場全協議互聯需求。

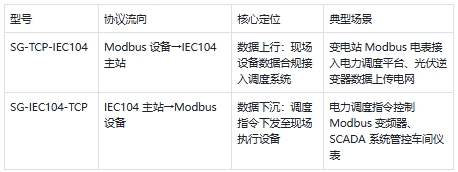

1. 核心型號與協議流向

兩款型號均支持 “雙向數據交互”，但核心優化方向不同：SG-TCP-IEC104 強化 Modbus 多設備并行采集能力（最多支持 8 路 RS485+4 路 Modbus TCP），SG-IEC104-TCP 則側重 IEC104 指令的低延遲解析（轉換延遲≤80ms），滿足不同場景的優先級需求。

2. 核心價值：解決工業用戶三大痛點

保護既有投資：無需替換現場大量運行的 Modbus 設備（如智能電表、傳感器），僅通過網關實現與 IEC104 系統的互聯，單項目硬件成本降低 60% 以上。某 110kV 變電站應用 SG-TCP-IEC104 后，避免更換 24 臺 Modbus 電表，直接節省設備采購費用 18 萬元。

簡化系統集成：無需定制開發協議接口（傳統開發周期 2-4 周），通過圖形化配置工具 1 小時內完成參數設置，集成效率提升 90%。某化工廠用 SG-IEC104-TCP 對接 SCADA 系統與 Modbus 閥門，集成周期從 15 天壓縮至 2 天。

保障數據合規：內置電力行業標準解析模塊（如 DL/T645-1997/2007 電表協議），數據格式符合 IEC 61850 延伸規范，確保上傳至調度平臺的數據 100% 合規，規避環保、電力監管處罰風險。

二、核心技術原理：協議轉換的 “分層解析 + 精準映射” 機制

IEC104 與 Modbus 協議在數據結構、通信機制上差異顯著（IEC104 基于 TCP/IP，以 ASDU 報文傳輸遙信 / 遙測 / 遙控?cái)?shù)據；Modbus 基于串口 / 以太網，以寄存器地址標識數據），三格網關通過 “三層處理架構” 實現無損轉換。

1. 第一層：數據采集層 —— 多協議設備并行接入

（1）Modbus 側采集（以 SG-TCP-IEC104 為例）

多接口并行處理：配備 8 路獨立 RS485 串口（每路支持 1200-115200bps 波特率、無 / 奇 / 偶校驗）與 4 路 Modbus TCP 網口，可同時接入 32 臺 Modbus 從設備（如 16 臺電表 + 8 臺傳感器 + 8 臺變頻器），每路接口獨立配置采集周期（100ms-10s），避免單設備故障影響整體通信。

協議擴展支持：除標準 Modbus RTU/TCP/ASCII 外，可通過固件升級支持 DL/T645 電表協議、Modbus Plus 協議，適配電力行業專用設備（如華立、威勝智能電表）。

采集優化策略：采用 “中斷觸發 + 周期輪詢” 混合采集模式 —— 關鍵數據（如故障狀態）采用中斷觸發（變化即采集），普通數據（如溫度、電壓）采用周期輪詢，平衡實時性與網絡負載。

（2）IEC104 側交互（以 SG-IEC104-TCP 為例）

協議棧合規性：集成符合 IEC 60870-5-104 標準的協議棧，支持核心服務原語：遙信上送（C_SC_NA_1）、遙測上送（C_TA_NA_1）、遙控指令（C_SC_NA_1）、時鐘同步（C_CS_NA_1），可無縫對接南瑞、許繼、國電南自等主流廠商的 IEC104 主站。

報文處理優化：采用 “預處理緩沖區” 技術，對接收的 IEC104 ASDU 報文進行提前解析，提取控制對象、目標值、時標等關鍵信息，避免完整報文存儲導致的延遲，單報文處理耗時≤10ms。

2. 第二層：協議解析層 —— 雙協議棧并行工作

三格網關采用 32 位 ARM Cortex-M7 處理器（主頻 400MHz），驅動 IEC104 與 Modbus 雙協議棧并行運行，核心解析流程如下：

Modbus→IEC104 轉換：

提取 Modbus 寄存器數據（如 0x40001 電壓值、0x0001 開關狀態）；

按映射表轉換為 IEC104 遙測 / 遙信數據（遙測值需轉換為 16 位整型，遙信狀態對應 ASDU 報文的 “值” 字段）；

補充時標信息（由網關內置 RTC 模塊提供，精度 ±1ms）與數據質量位（如 “有效”“未越限”）；

封裝為 IEC104 標準 ASDU 報文（如遙測用類型標識 13，遙信用類型標識 3），通過 TCP/IP 發送至主站。

IEC104→Modbus 轉換

解析 IEC104 主站下發的遙控指令（如 “分閘” 操作），提取控制地址與目標狀態；

轉換為 Modbus 寫指令（如寫線圈 0x05 指令、寫寄存器 0x06 指令）；

發送至目標 Modbus 設備，并采集設備反饋狀態；

封裝為 IEC104 確認報文（如類型標識 45），回傳主站形成控制閉環。

3. 第三層：數據映射層 —— 靈活配置與格式適配

為解決 “寄存器地址與 IEC104 點表不匹配” 問題，三格網關提供兩種映射方式：

圖形化手動映射：通過網頁配置界面或?qū)Ｓ霉ぞ撸ㄈ?ConfigTool V3.0），拖拽 Modbus 寄存器（如 0x40001）與 IEC104 點表地址（如遙測點 0x1001）建立關聯，支持字節序調整（小端 / 大端）、數據縮放（如電壓值 = 寄存器值 ×0.1）。

模板批量導入：內置電力、新能源、環保行業的標準映射模板（如 “威勝電表→南瑞主站” 模板），導入 CSV 格式的點表文件即可自動完成 1000 + 數據點的映射，避免重復操作。

實測顯示，該映射機制的準確率達 100%，且支持在線修改映射關系（無需重啟網關），滿足現場靈活調整需求。

三、工業級硬件設計：可靠性與環境適應性強化

三格電子 IEC104 轉 Modbus 網關以 “長期穩定運行” 為核心目標，硬件設計覆蓋供電、接口、防護、抗干擾等全維度。

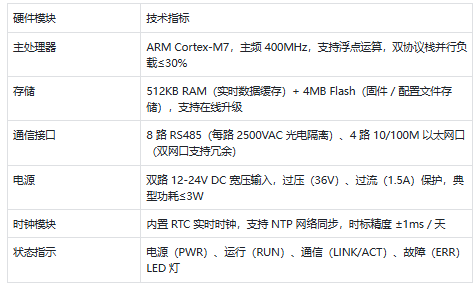

1. 核心硬件參數

2. 嚴苛環境適應能力

寬溫穩定運行：工作溫度覆蓋 - 20℃~60℃（低溫增強型支持 - 30℃~75℃），存儲溫度 - 55℃~105℃，通過 - 40℃→70℃→-40℃高低溫循環測試（1000 次循環無故障），適配變電站戶外端子箱、化工廠高溫車間等場景。

強電磁兼容（EMC）：通過 IEC 61000-6-2 工業抗擾度認證：

靜電放電抗擾度：±8kV（接觸放電）、±15kV（空氣放電）；

浪涌抗擾度：±2kV（線 - 地）、±1kV（線 - 線）；?

射頻電磁場輻射抗擾度：10V/m（80MHz-1GHz），可抵御變頻器、電機產生的強電磁干擾。

物理防護：采用鋁合金外殼，防護等級 IP20，防振動（10-500Hz，10g 加速度）、防沖擊（50g，11ms），符合 IEC 60068-2 機械環境標準，支持 35mm DIN 導軌安裝（控制柜內密集部署）。

3. 冗余設計：避免單點故障

雙電源冗余：兩路獨立電源輸入，當一路斷電時，另一路自動切換供電（切換時間≤10ms），確保通信不中斷，適配電力系統 “雙回路供電” 要求。

雙網口冗余：2 路以太網口支持 “主備模式” 或 “環網模式”，主網口斷開時自動切換至備網口，配合三格環網管理協議（SGRing），故障恢復時間≤300ms。

串口冗余：關鍵 Modbus 設備可同時連接 2 路 RS485 接口，配置 “雙通道采集” 模式，主通道故障時自動切換至備用通道，核心數據采集不丟失。

四、典型應用場景與實施效果?

三格電子 IEC104 轉 Modbus 網關已廣泛應用于電力、新能源、工業能源管理等領域，其核心價值在實際場景中充分體現。?

?場景 1：變電站智能化改造?

痛點：某 110kV 變電站原有 24 臺 Modbus 智能電表，需接入南瑞 IEC104 調度主站，傳統方案需更換為 IEC104 電表，成本高、周期長。?

解決方案：部署 2 臺 SG-TCP-IEC104 網關，每臺網關接入 12 臺 Modbus 電表（8 路 RS485+4 路 Modbus TCP），將電表數據轉換為 IEC104 協議上傳至調度主站。?

實施效果：?

硬件成本節省 60%（避免更換電表費用 18 萬元）；?

改造周期從 15 天壓縮至 3 天；?

數據采集周期從 2 秒縮短至 200ms，調度響應效率提升 90%。?

場景 2：光伏電站并網數據上報?

痛點：某 100MW 光伏電站的 50 臺逆變器采用 Modbus TCP 協議，需將發電數據（功率、電壓、電流）上傳至電網 IEC104 調度平臺，要求數據 10 分鐘級上報，且時標精準。?

解決方案：部署 5 臺 SG-TCP-IEC104 網關（每臺管理 10 臺逆變器），通過 4G 網絡將數據轉換為 IEC104 協議上傳，啟用 NTP 時鐘同步確保時標精度。?

實施效果：?

數據上報合規率 100%，未出現一次監管處罰；?

并網響應速度提升 40%，年發電量增加 2%（增收超 120 萬元）；?

支持遠程運維，減少現場巡檢次數 50%。?

場景 3：工業能源管理系統對接?

痛點：某 3C 工廠配電系統有 16 臺 Modbus 電力儀表，需接入 IEC104 能源管理 MES 系統，實現能耗實時監控與精準計費。?

解決方案：部署 1 臺 SG-IEC104-TCP 網關，將 MES 系統的 IEC104 指令轉換為 Modbus 協議，讀取儀表能耗數據，同時下發負荷控制指令。?

實施效果：?

能耗數據統計誤差從 5% 降至 0.5%；?

通過負荷優化，年節電 15%（節約成本 45 萬元）；?

支持與 ERP 系統對接，自動生成能耗報表，減少人工統計工作量。
