Microchip Technology AVR-IoT蜂窩迷你開發板 (EV70N78A) 是一個完整的平臺，可用于評估和開發物聯網解決方案。它采用AVR128DB48 avr?微控制器、ATECC608B安全元件和Sequans Monarch 2 GM02S蜂窩模塊?？梢允褂冒遢dAdafruit Feather兼容邊緣連接器或Qwiic? I^2^C連接器以添加傳感器和執行器。亞馬遜網絡服務和Arduino兼容開發板還包括一個Truphone SIM卡。

數據手冊：*附件：Microchip Technology AVR-IoT蜂窩迷你開發板 (EV70N78A)數據手冊.pdf

特性

• AVR 128 DB 48 AVR?
• ATECC608B CryptoAuthentication?器件
• 25CSM04串行EEPROM 4Mb
• GM02S蜂窩模塊
• 824-2170MHz蜂窩柔性天線
• 包括Truphone 150MB數據的預付費SIM卡
• Nano SIM卡托
• eSIM占位
• 5個用戶LED
• 2個機械按鈕
• VMK3-9002 32.768kHz晶體
• VEML3328顏色傳感器
• MCP9808溫度傳感器
• Adafruit Feather兼容邊緣連接器
• Qwiic? I^2^C連接器
• 板載調試器
  • Microchip Studio和Microchip MPLAB? X中的板標識
  • 一個綠色電源及狀態指示LED
  • 虛擬串行端口 (USB CDC)
  • 兩個邏輯分析儀通道（調試GPIO）
• 與蜂窩Arduino庫兼容
• USB、電池和外部輸入電源選項
• MCP73830鋰離子/鋰聚合物電池充電器，帶充電狀態LED
• 兩個固定電源域：1.8V和3.3V

板布局

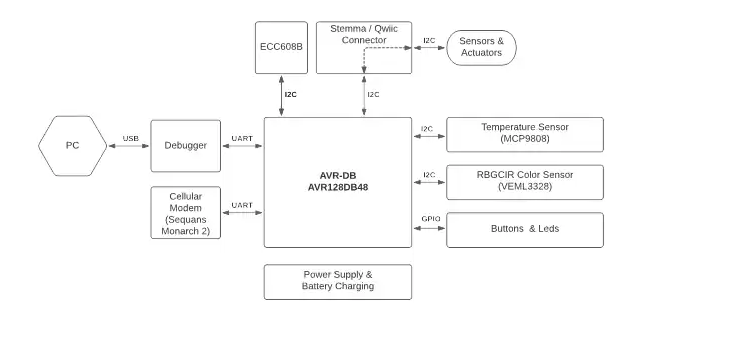

框圖

?AVR-IoT蜂窩迷你開發板技術解析與應用指南?

?1. 核心架構與設計理念?

Microchip的AVR-IoT Cellular Mini開發板（EV70N78A）是一款面向物聯網應用的硬件平臺，其設計遵循“智能（Smart）-連接（Connected）-安全（Secure）”三模塊架構：

• ?智能?：基于AVR128DB48微控制器，集成多電壓I/O（MVIO）和硬件加密加速器。
• ?連接?：搭載Sequans GM02S蜂窩模塊，支持LTE-M/NB-IoT，內置預付費SIM卡（150MB數據）。
• ?安全?：通過ATECC608B安全元件實現硬件級加密，支持ECDSA/ECDH算法。
  開發板還集成了溫度傳感器（MCP9808）、顏色傳感器（VEML3328）及Qwiic/Feather擴展接口，適用于快速原型開發。

?2. 關鍵硬件模塊詳解?

?2.1 電源管理?

• ?多電源輸入?：支持USB-C（5V）、鋰電池（2.5-5.25V）及外部電源，內置MCP73830充電芯片（500mA限流）。
• ?低功耗設計?：
  • 3.3V域支持LDO/PWM模式切換（MIC3385），靜態電流低至1μA。
  • 通過關閉傳感器（如MCP9808休眠模式）、GM02S深度睡眠（1μA）實現節能。

?2.2 傳感器與通信?

• ?環境感知?：
  • VEML3328顏色傳感器（16位RGB/IR輸出，I2C地址0x10）。
  • MCP9808高精度溫度傳感器（±0.25°C，I2C地址0x19）。
• ?蜂窩通信?：GM02S模塊支持全球頻段，內置eSIM接口，UART0默認波特率115200bps（帶硬件流控制）。

?2.3 擴展接口?

• ?Feather兼容?：支持Adafruit生態，提供12個GPIO、SPI、I2C及模擬輸入。
• ?Qwiic連接器?：快速接入SparkFun生態鏈設備（I2C地址沖突需注意）。

?3. 開發環境與工具鏈?

?3.1 快速啟動步驟?

1. 插入SIM卡并連接天線。
2. 通過USB-C供電，訪問板載存儲設備中的CLICK-ME.HTM獲取開發指南。
3. 使用Arduino IDE（需安裝DxCore庫）或MPLAB X/Microchip Studio進行裸機開發。

?3.2 調試與編程?

• ?板載調試器?（PKOB nano）支持：
  • 虛擬串口（CDC）與目標MCU的UART2連接（默認TX/RX引腳為PF4/PF5）。
  • 拖放編程（Intel HEX文件寫入）和邏輯分析儀功能（通過MPLAB Data Visualizer）。
