Microchip Technology ATMXT448UD maXTouch?觸摸屏控制器優化用于 家用電器市場中需要功能安全的高達8.3"的顯示面板。該器件通過IEC/UL 60730 B類認證，具有獨特的安全相關功能，系統關閉可通過觸摸屏上直觀的軟按鈕實現，就不再需要外部經安全認證的停止或取消按鈕及相關的微控制器 (MCU)。ATMXT448UD允許家電檢測觸摸屏相關故障，并通過各種自檢功能自動關斷電器。

數據手冊：*附件：Microchip Technology ATMXT448UD maXTouch?觸摸屏控制器數據手冊.pdf

ATMXT448UD maXTouch觸摸屏控制器采用專有的差分觸摸感應，具有無與倫比的抗噪性，即使在惡劣環境中也能確保出色的觸摸性能。該器件可通過各種疊加材料和厚度來檢測和跟蹤多指厚手套觸摸，即使在潮濕、水甚至鹽霧的情況下也是如此。這些特性與高采集速度相結合，可提供快速、準確、可靠的觸摸解決方案。ATMXT448UD控制器還具有診斷功能，可連續監控觸摸系統的完整性。

Microchip Technology ATMXT640UD maXTouch觸摸屏控制器采用6.0mmx6.0mm UFBGA-88封裝，工作溫度范圍為-40°C至+105°C。

特性

• 功能安全
  • UL/IEC 60730 B類支持
  • 上電自診斷，運行中定期測試
  • 心跳（活著的）信號輸出至主機
• maXTouch自適應傳感技術
  • 多達32條（發射）線路和20條（接收）線路，用于觸摸屏和/或關鍵陣列
  • 最多可為觸摸傳感器分配448個節點
  • 觸摸屏尺寸為8.3"（16:9縱橫比），假設傳感器電極間距為6.5mm。其他尺寸可采用不同的電極間距和適當?shù)膫鞲衅鞑牧蠈崿F(xiàn)
• 密鑰
  • 除了觸摸屏外，還可分配多達32個節點作為互電容傳感器鍵，定義為一個鍵陣列（取決于X和Y線路及其他配置的可用性）
  • 支持多達3個互電容通用鍵，替代觸摸屏鍵陣列（取決于其他配置）
  • 支持相鄰鍵抑制 (AKS) 技術，防止錯誤按鍵
• 觸摸傳感器技術
  • 分立式/電池外支持，包括玻璃和PET薄膜傳感器
  • On-cell/touch-on顯示器支持，包括TFT、LCD (ITPS、IPS) 和OLED
  • 具有顯示刷新定時功能的同步
  • 支持標準（例如鉆石）和專有傳感器模式
• 前面板材料和設計
  • 與PET或玻璃配合使用，包括曲線的配置（配置和堆疊要由Microchip或Microchip有資質的觸摸傳感器模塊合作伙伴批準）
  • 10.0mm玻璃（或5.0mm PMMA），帶裸手指（取決于傳感器尺寸、觸摸尺寸、配置和堆疊）
  • 6.0mm玻璃（或3.0mm PMMA），帶多指5mm手套（相當于2.7mm PMMA）（取決于傳感器尺寸、觸摸尺寸、配置和堆疊）
  • 支持非矩形傳感器設計（例如圓的、倒圓角或帶有切口）
• 數據存儲
  • 多達64字節自定義用戶數據（非CRC和校驗）
• 節能
  • 可編程超時，用于從活動狀態自動轉換為空閑狀態
  • 流水線模擬傳感檢測和數字處理，以優化系統功率效率
• 增強型算法
  • 可消除顯示噪聲的鏡頭彎曲算法
  • 可消除意外的大范圍觸摸的觸摸抑制算法，如手掌
• 觸摸性能
  • 濕氣/水補償
    • 冷凝或直徑小于22.0mm的水滴不會造成錯誤觸摸
    • 單指跟蹤冷凝或直徑小于22.0mm的水滴
  • 支持互電容和自電容測量，可實現可靠的觸摸檢測
  • 支持P2P互電容測量，用于額外敏感的多點觸摸感應
  • 噪聲抑制技術，可抑制環境和電源線噪聲
    • 在1Hz至1kHz正弦波形間高達240VPP（無觸摸）
    • IEC 61000-4-6、10Vrms、A類（正常觸摸操作）傳導噪聲抑制
  • 手寫筆支持
    • 支持1.5mm觸點直徑的無源手寫筆，具體取決于配置、堆疊和傳感器設計
  • 突發頻率
    • 靈活動態的Tx突發頻率選擇，可減少EMC干擾
    • 可配置Tx波形整形，以減少輻射
  • 掃描速度
    • 十次觸摸≥90Hz的典型報告速率（取決于配置）
    • 初始觸摸延遲（在空閑時首次觸摸）：<25ms（具體取決于配置）
    • 可通過配置實現功率和速度優化
• 片上手勢
  • 報告單觸控和雙觸控手勢
• 應用接口
  • I^2^C客戶端接口，用于與器件進行主通信，支持標準模式（高達100kHz）、快速模式（高達400kHz）、快速模式+（高達1MHz）、高速模式（高達4MHz）
  • 可選第二個SPI接口，用于單獨發消息（高達8MHz）
  • 兩個獨立中斷，用于指示對應接口上是否有消息
  • 其他硬件調試接口讀取原始數據進行調諧和調試
• 電源
• 數字 (V DD )：3V（標稱值）
• 數字I/O (V DDIO )：3V（標稱值）
• 模擬 (A VDD )：3V（標稱值）
• 高壓內部X線路驅動 (X VDD ) 6V或9.9V，帶內部電壓泵
• 物理特性
  • 工作溫度范圍：-40°C至+105°C
  • 6.0mm x 6.0mm x 0.6mm UFBGA-88封裝；0.5mm腳距

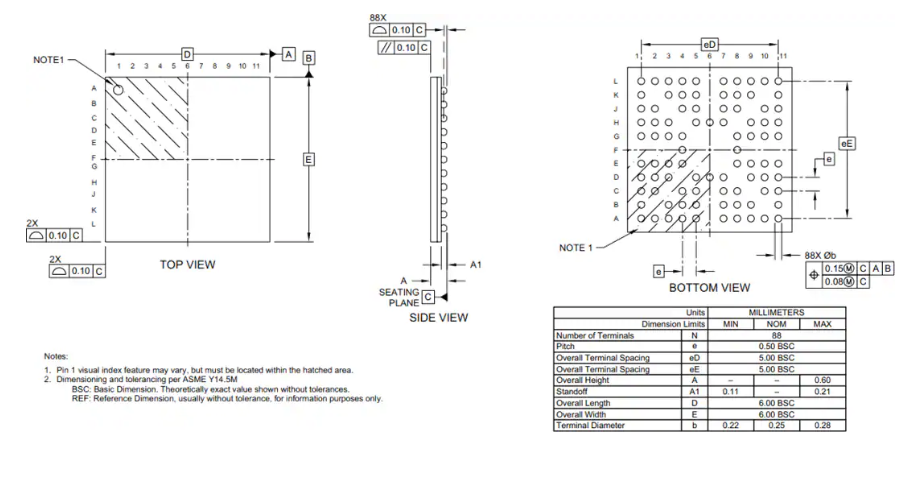

封裝外形

Microchip maXTouch? mXT448UD-CCUBHA1 觸摸屏控制器技術解析

一、產品概述

Microchip Technology的mXT448UD-CCUBHA1是一款基于maXTouch?自適應傳感技術的448節點觸摸屏控制器，專為高性能觸控應用設計。該器件采用先進的混合互電容和自電容傳感系統，提供卓越的觸摸性能和穩健的用戶體驗。

主要特性包括：

• ?功能安全性?：支持UL/IEC 60730 Class B標準，提供上電自檢和周期性運行測試
• ?多點觸控?：支持多達16個同時觸點的實時跟蹤
• ?傳感器技術?：支持離散/外掛式(玻璃和PET膜基)傳感器以及on-cell/顯示屏觸控技術
• ?抗干擾能力?：具備強大的噪聲抑制技術，可抵抗環境噪聲和電源線噪聲

二、關鍵技術創新

1. 混合電容傳感技術

mXT448UD-CCUBHA1采用獨特的混合互電容和自電容測量系統：

• ?互電容測量?：提供高分辨率的觸摸位置信息，支持多點觸控檢測
• ?自電容測量?：增強在極端條件下的觸摸檢測能力，如厚手套觸摸場景
• ?P2P互電容測量?：為高靈敏度多點觸控提供額外支持

2. 先進的抗干擾技術

該控制器集成了多項抗干擾技術：

• ?顯示噪聲消除?：通過模擬電路、硬件噪聲處理和固件組合消除顯示噪聲
• ?自適應噪聲抑制?：可動態調整采集參數以過濾傳感器ADC數據
• ?EMC減少機制?：包括頻譜擴展、可配置電壓參考模式和波形整形等技術

3. 功能安全特性

為滿足家電等安全關鍵應用需求，mXT448UD-CCUBHA1提供：

• 全面的自診斷功能(CPU、內存、系統時鐘等)
• 電源、引腳故障和信號錯誤檢測
• 心跳信號輸出
• 增強型通信協議(包含序列號和CRC錯誤檢查)

三、硬件設計要點

1. 電源管理

• ?多電源域設計?：
  • 數字電源(Vdd)：3.3V±5%
  • 數字I/O電源(VddIO)：1.8V至3.3V
  • 模擬電源(AVdd)：3.3V±5%
  • X線驅動電源(XVdd)：6.6V或9.9V(內部電壓泵)
• ?電源時序要求?：
  • RESET必須在所有電源達到標稱值后釋放
  • AVdd上升時間不超過0.25V/μs

2. PCB布局建議

• 推薦使用四層PCB板設計
• 電源和地平面應盡可能廣泛鋪銅
• 去耦電容應靠近引腳放置(距離<5mm)
• 電壓泵電容(Cd和Ct)走線應短而寬
• 采用星型布局配置單電源設計

3. 傳感器接口設計

• ? 驅動屏蔽線(DS0) ?：用于屏蔽X/Y感應線，在互電容操作中作為地，在自電容操作中作為驅動屏蔽
• ?ESD接地布線?：最外層走線應為ESD地，完全包圍傳感器
• ?傳感器尺寸?：最大支持8.3英寸(16:9寬高比，電極間距6.5mm)

四、性能參數

1. 觸控性能

• ?線性精度?：±0.5mm(8mm手指直徑)
• ?重復性?：0.5mm
• ?觸控延遲?：首次觸摸從空閑狀態<25ms(取決于配置)
• ?報告速率?：10點觸控時≥90Hz

2. 電氣特性

• ?工作溫度?：-40°C至+105°C
• ?互電容范圍?：0.15pF至10pF(XVdd≥2×AVdd時)
• ?自電容負載?：單X/Y線最大100pF
• ?ESD保護?：HBM ±2000V，CDM ±250V

五、應用開發支持

1. 開發工具

• ?maXTouch Studio?：提供實時原始數據讀取和調試功能
• ?硬件調試接口?：通過DBG_CLK和DBG_DATA線訪問

2. 對象化協議(OBP)

mXT448UD-CCUBHA1采用對象化協議進行配置和通信，主要對象類型包括：

• ?調試對象?：如診斷調試T37
• ?通用對象?：如消息處理器T5、命令處理器T6
• ?觸摸對象?：如多點觸控觸摸屏T100、鍵陣列T15
• ?信號處理對象?：如噪聲抑制T72、手套檢測T78

3. 配置流程

1. 通過I2C接口(主地址0x4B)建立通信
2. 讀取信息塊和對象表
3. 配置各對象參數(如電源配置T7、采集配置T8)
4. 啟用所需對象和報告功能
5. 將配置寫入非易失性存儲器

六、典型應用場景

mXT448UD-CCUBHA1適用于多種高性能觸控應用：

• 家用電器(符合UL/IEC 60730 Class B)
• 工業控制面板
• 汽車信息娛樂系統
• 醫療設備觸摸界面
• 高要求的消費電子產品
