一、居住場所電氣安全突出問題

電力系統的安全保障一直是居民生活不可忽視的內容。因?yàn)橛秒妴?wèn)題引起的火災，不僅會造成財產損失，還會釀成慘劇。一場場火災事故發生的背后，是一個個悲傷的故事，更是一份慘痛的教訓。用電安全無小事，防與控相融合，是居民安全用電的重要方向，要想解決這個問題，首先要了解一下電氣火災究竟是如何發生的，我們應采取怎樣的措施來預防它。

城中村人員密度大、商業集中、老舊建筑棚戶區多，用電設備質量參差不齊，存在大量電氣火災隱患。一旦發生火災事故，這類場所人員自身很難組織實施有效的應對措施，容易造成嚴重后果。

漏電火災（線路老化）

短路起（火絕緣層破損）

接觸電阻過大（接觸不良）

末端負載增加（過負荷）

靜電、電弧

違規充電

二、解決方案

①方案一智能微斷+末端智能監測

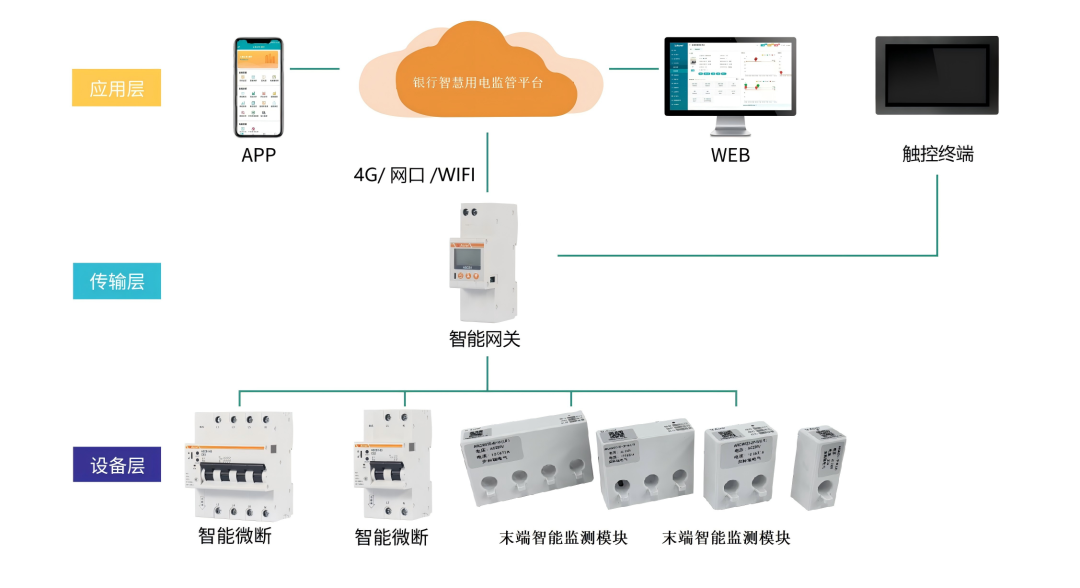

1.解決思路

2.產品優勢

智能網關≤36mm，可查看各個智能斷路器及智能終端配電傳感器的電壓、電流、功率、電能、溫度和漏電等實時數據。

末端智能監測模塊：尺寸厚度：產品厚度≤17mm；

孔徑：傳感器孔徑≥8.4mm，支持16mm2線徑；

防護等級：IP55

電磁兼容3級以上；

公安部監測報告。

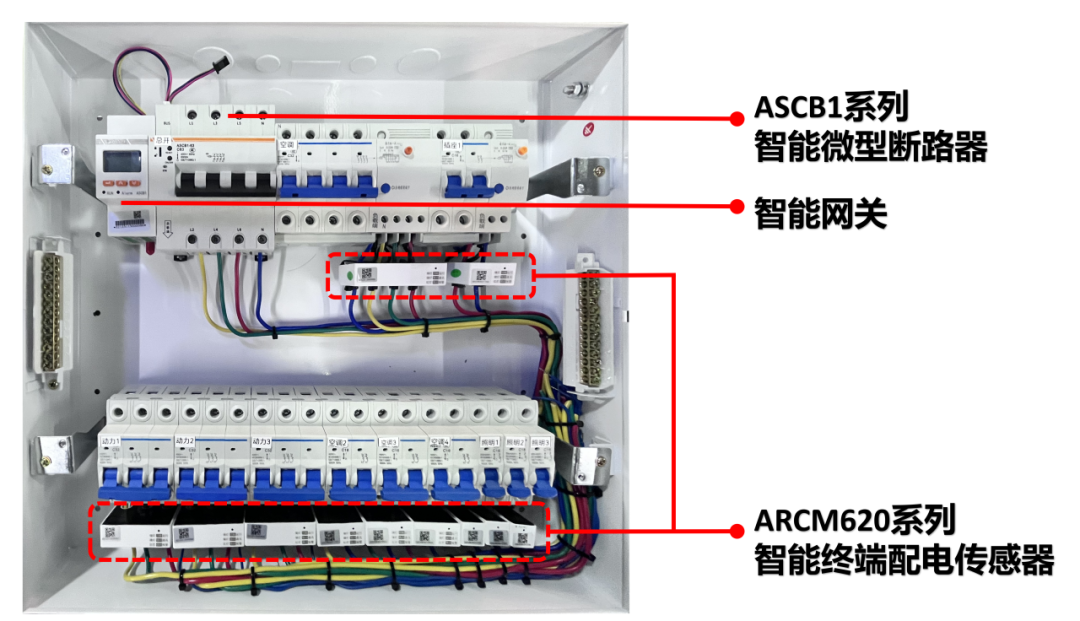

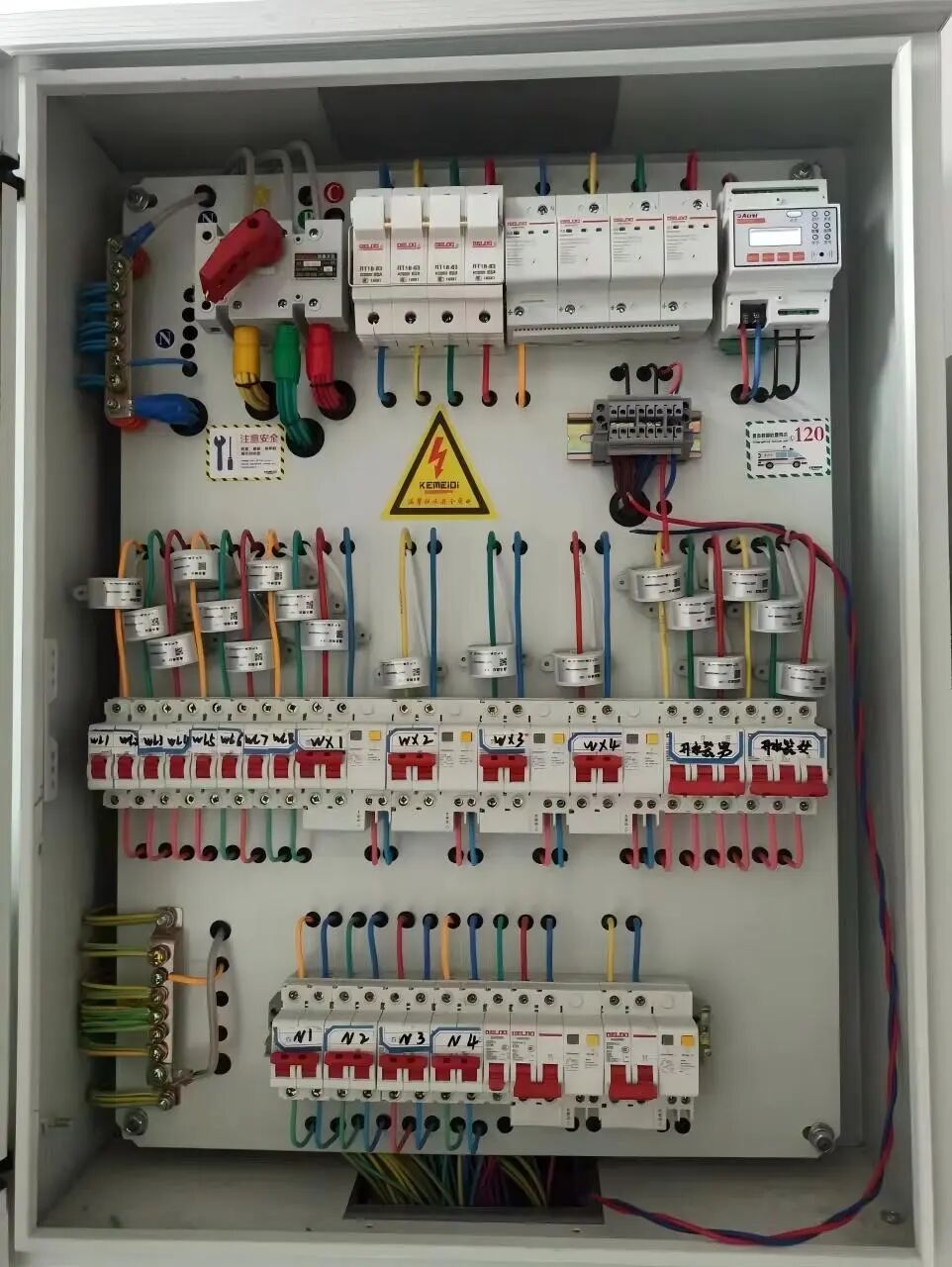

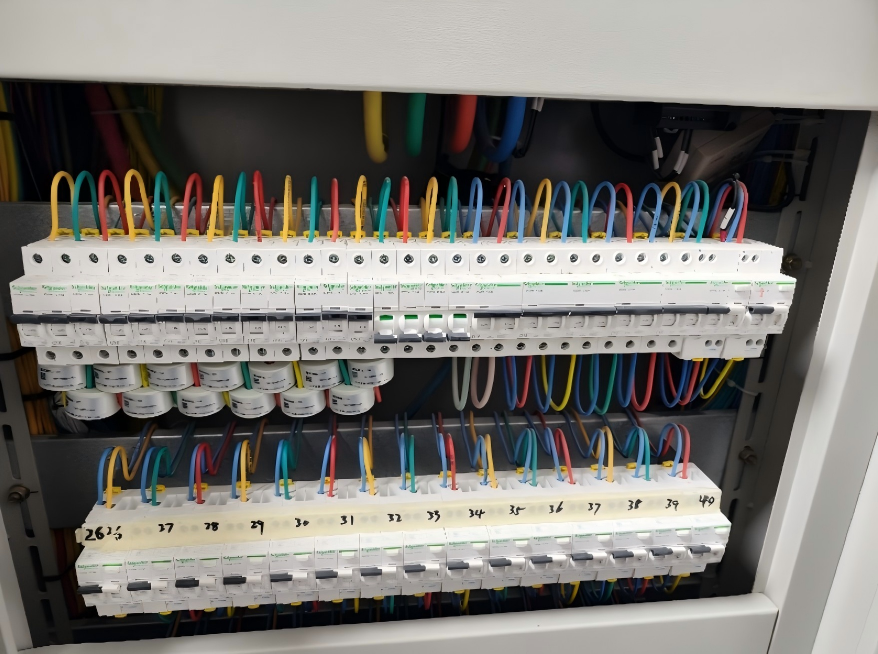

3.應用效果

4.方案特點

1）實時采集剩余電流、溫度、電流、電壓、功率等電氣參數，及時發現漏電、過載、過壓、欠壓、升溫異常等電氣安全隱患并按照嚴重等級報警；

2）同一智能網關可接入智能空開，實現電氣安全數據監及控制。

3）安裝簡單、快捷，采用非侵入式安裝方式；

4）模塊和主機之間采用lora無線通訊方式，免去布線問題；

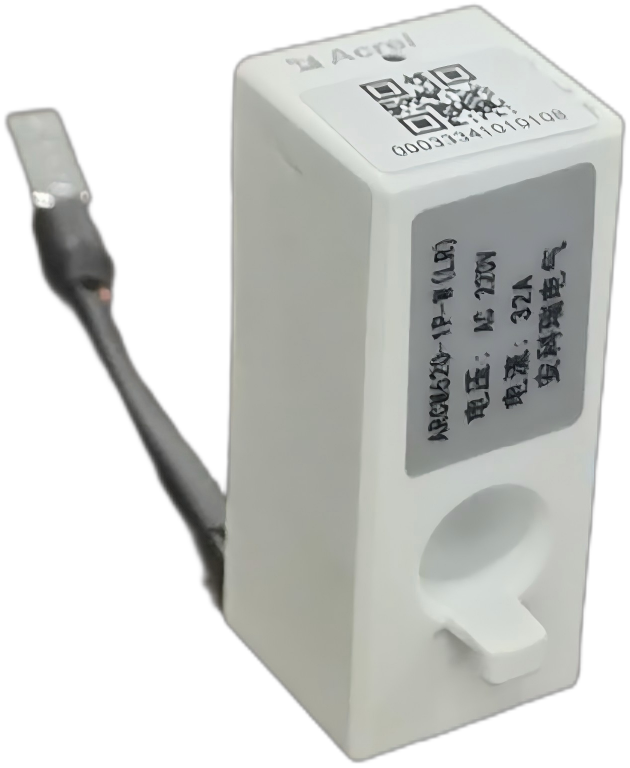

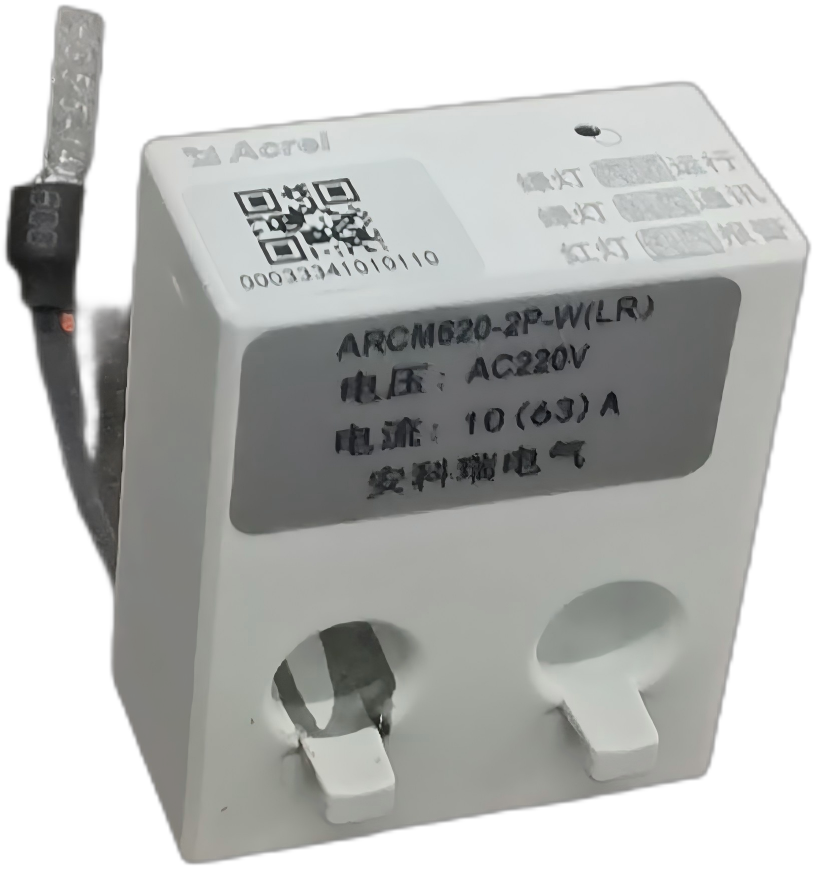

5.硬件介紹

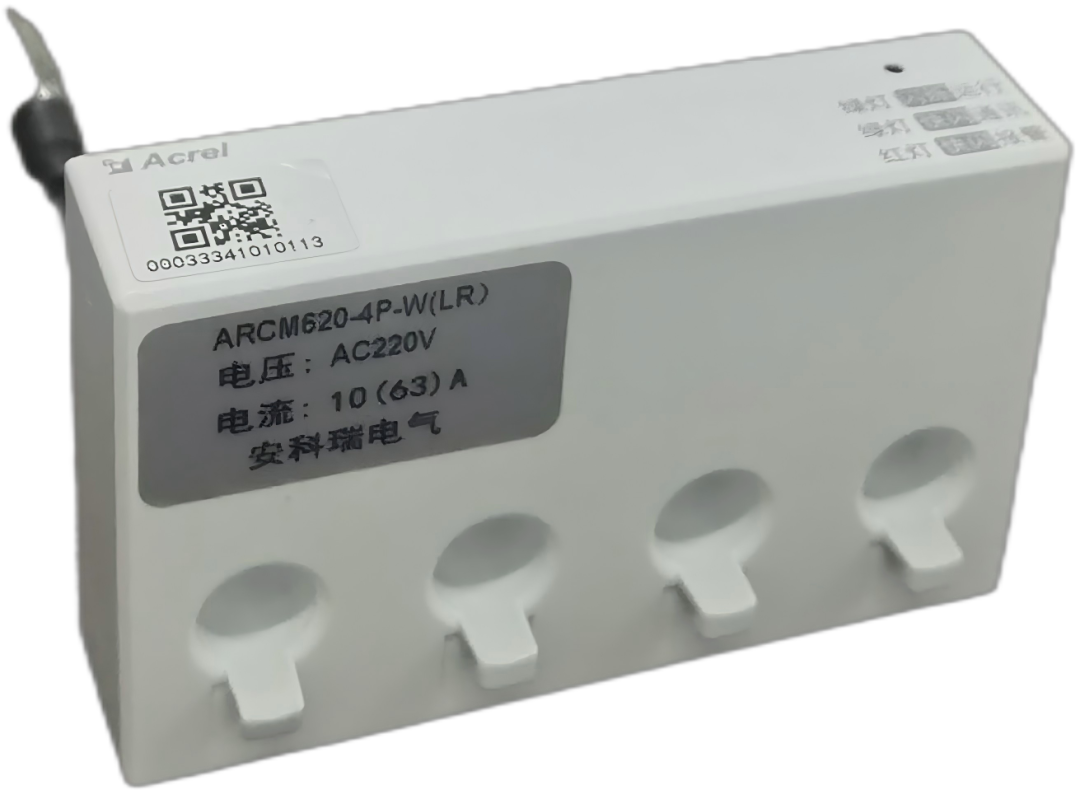

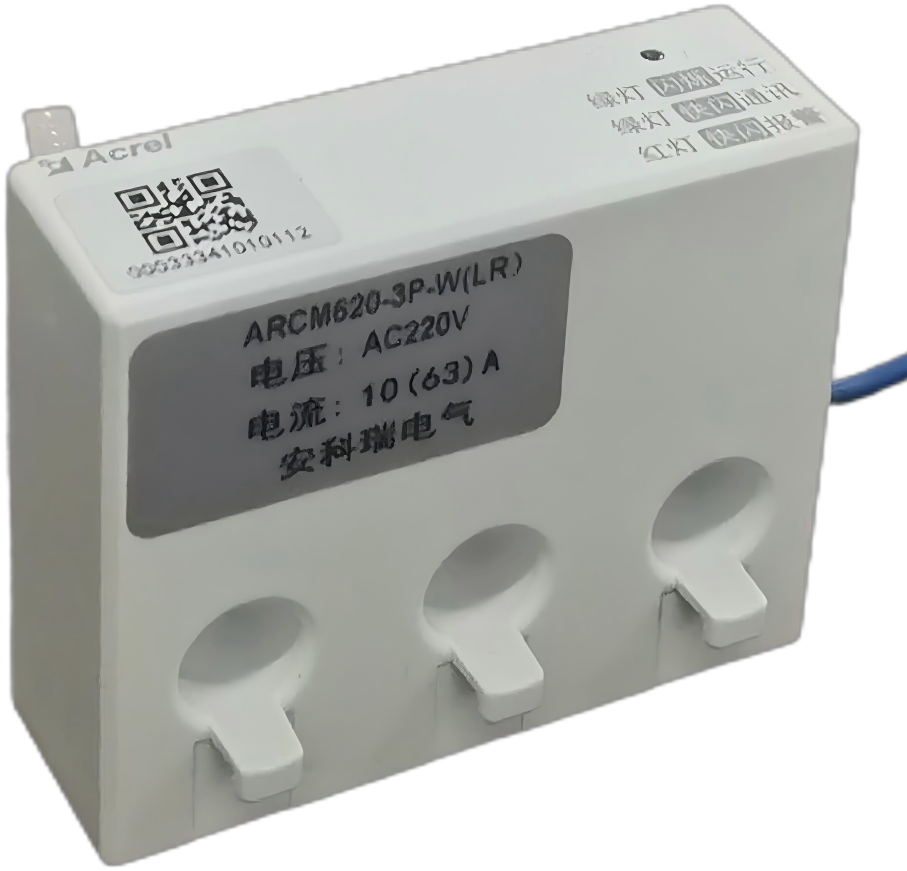

對配電箱的末端回路進行檢測。

可實時檢測回路的電壓、電流、功率、電能和溫度等參量，可選配漏電。

具有電量計量功能，電壓電流精度0.5級，有功電能1級。

產品厚度≤17mm；穿線孔直徑≥8mm，支持16mm2導線線徑。

具有過壓、欠壓、過載、過流、超溫等多種報警功能（需提供CNAS檢測報告），

報警參數如下：

過壓報警：110%額定電壓預警，120%額定電壓報警，閾值可調

欠壓報警：90%額定電壓預警，80%額定電壓報警，閾值可調

過載報警：100%額定功率預警，110%額定功率報警，閾值可調

過流報警：100%額定電流預警，110%額定電流報警，閾值可調

過溫報警：50℃預警，60℃報警，閾值可調

漏電保護：20mA預警，30mA報警，閾值可調

防護等級：IP55

與智能網關配合使用，之間連接為無線通訊

防護等級：IP55

電磁兼容3級以上；

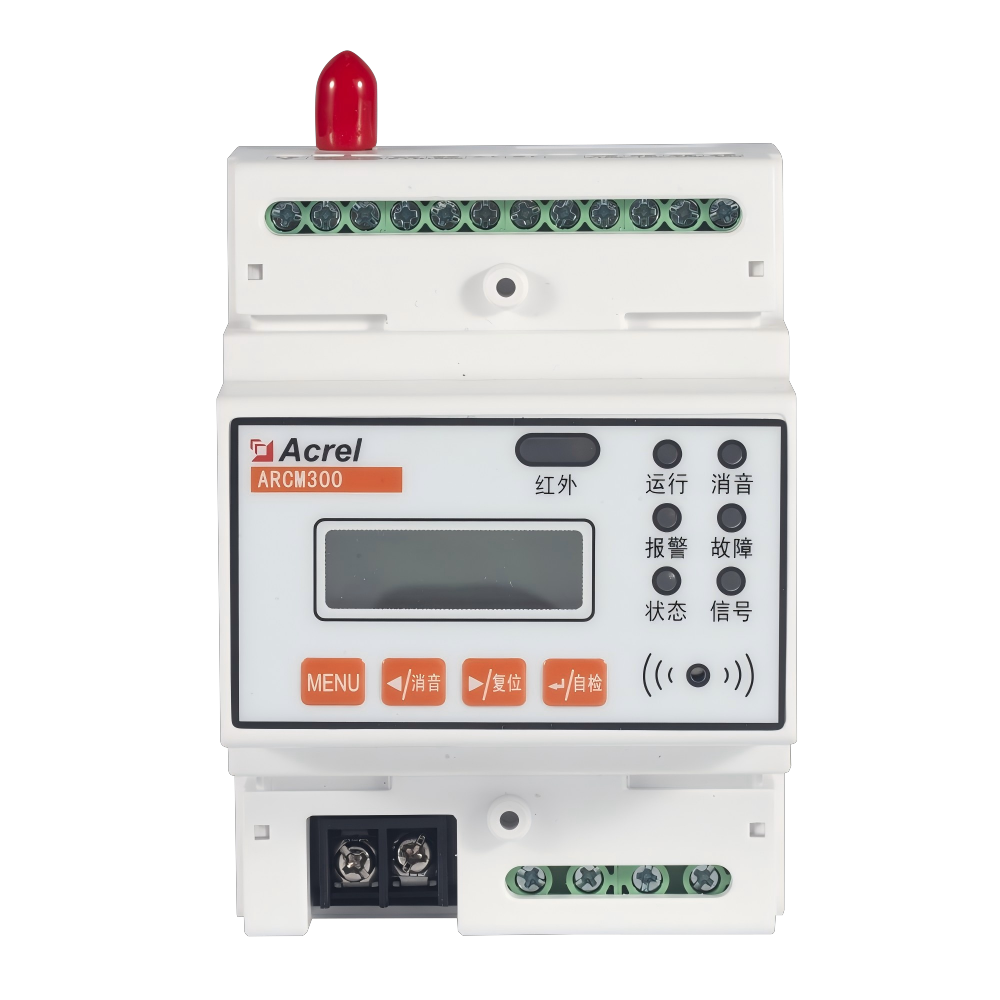

②方案二故障電弧探測器

●支持 32路故障電弧，外接故障電弧傳感器

●支持 1路剩余電流，外接漏電互感器

●支持 4路溫度，外接溫度傳感器

●支持 2DI，2DO

●聲光報警，LCD點陣液晶顯示

●導軌式安裝，4模

●上行：485通訊，連接至電氣火災主機

●下行：1路二總線，連接至故障電弧探傳感器

●可選配4G上傳功能

4G:AAFD-DU-4G

AAFD-DU-M7

AAFD-DU-M12

三、平臺介紹

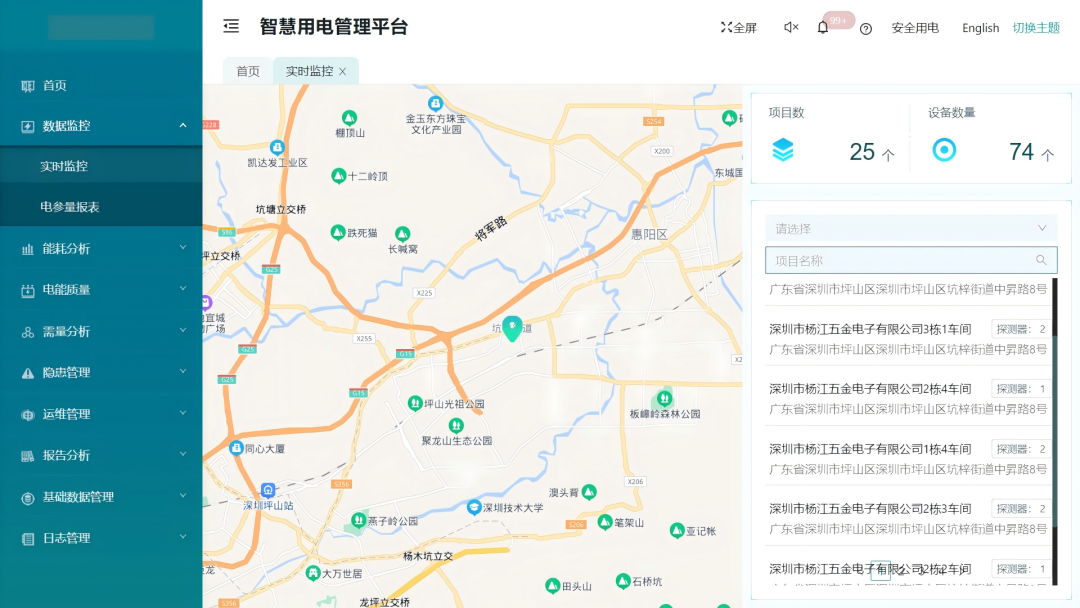

1.數據監控

實時監控頁面展示了當前用戶關聯的項目數量，項目位置，探測器數量。

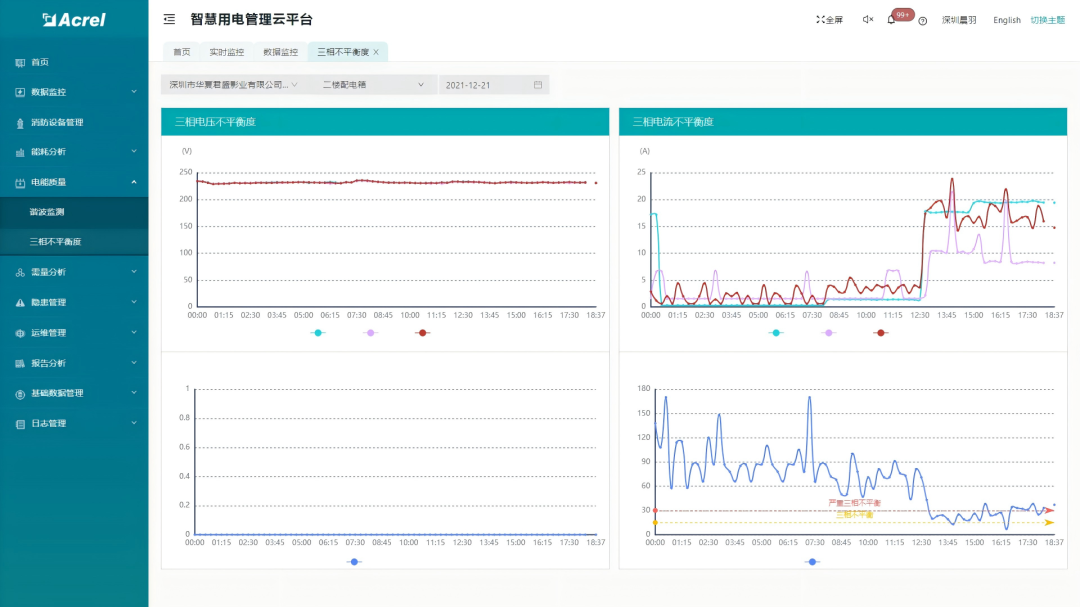

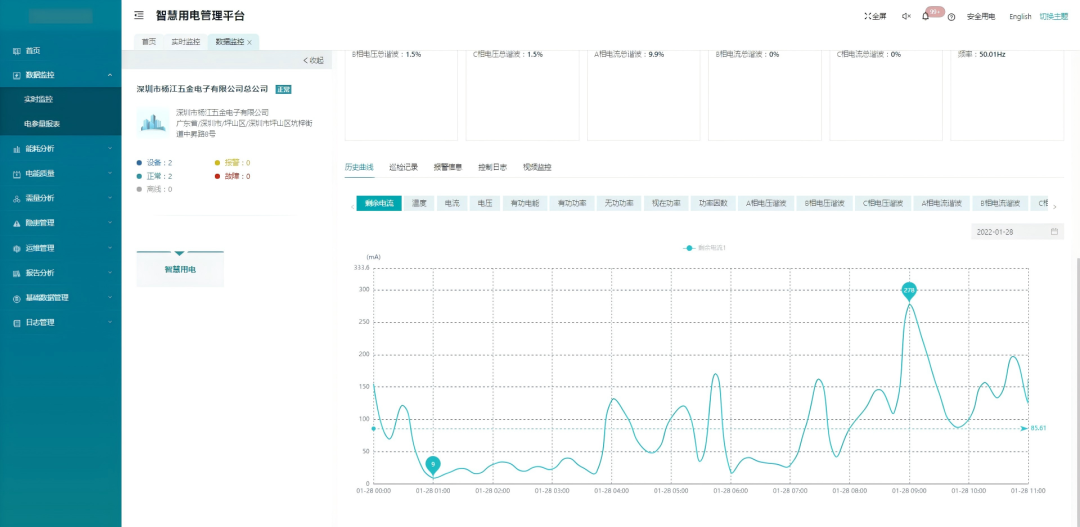

2.實時數據

實時數據頁面，可以查看探測器電參量實時數據，歷史曲線，巡檢記錄，報警信息，控制日志，視頻監控。

3.配電圖

可生成配電圖，顯示設備實時數據和狀態，支持秒級刷新配電圖支持遠程操作，能實現對用電設備的控制。

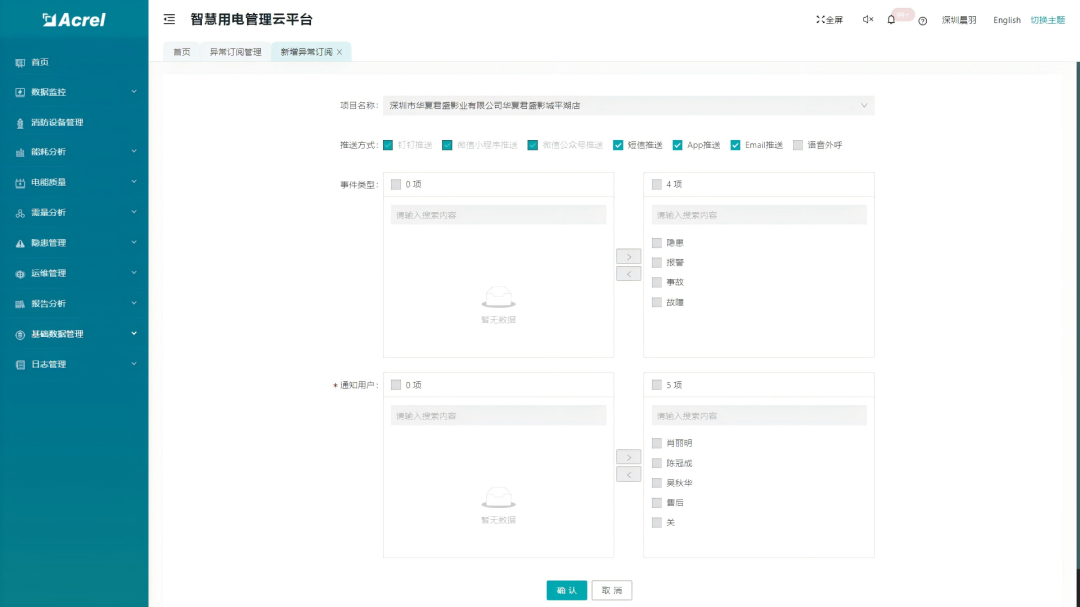

4.報警推送

可提供短信、郵件、APP推送、語音外呼、語音播報、微信小程序推送、微信公眾號推送、釘釘推送通知等多種方式進行異常通知。

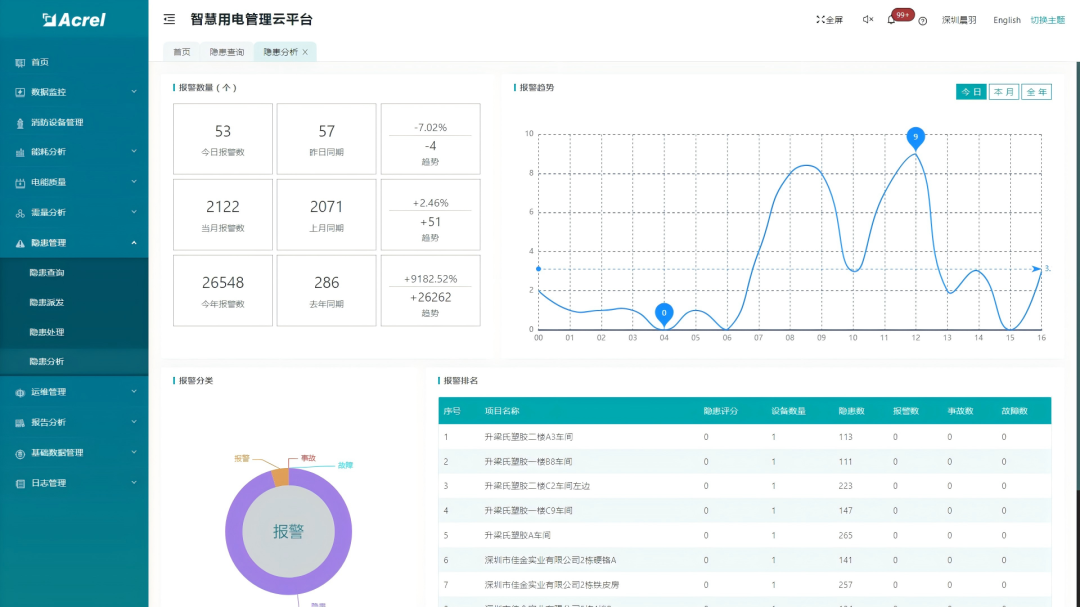

5.隱患管理

隱患查詢→隱患派發→隱患處理，通過隱患的完整流程，形成閉環，跟蹤每一個隱患的工單狀態。

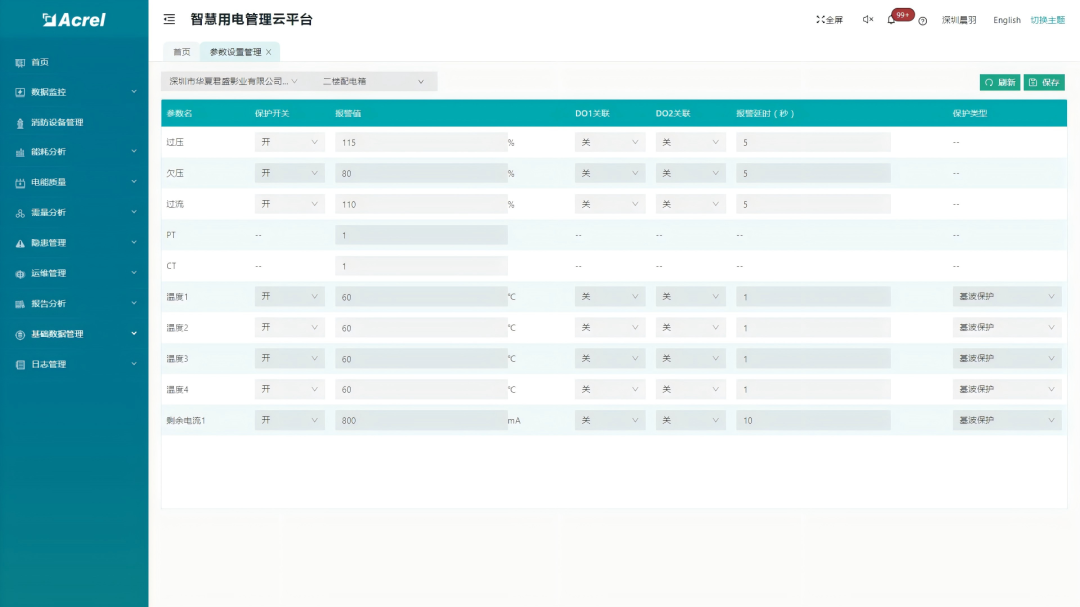

6.遠程控制

管理人員可以遠程設定探測器的各種參數值，或者對監控設備進行分閘、合閘、復位、消音、自檢和遠程設置等操作，方便管理，同時提高工作效率。
