便攜式EL檢測儀：光伏組件缺陷檢測的移動“透視眼”柏峰【BF-EL】在光伏電站運維與組件質量管控中，組件內部缺陷（如隱裂、斷柵、虛焊、黑心片等）是影響發電效率與使用壽命的關鍵隱患。這類缺陷往往肉眼不可見，卻會導致組件功率衰減、熱斑效應甚至整體失效。便攜式EL（電致發光）檢測儀憑借其便攜性與高靈敏度，能夠快速“透視”光伏組件內部結構，精準識別潛在缺陷，成為光伏行業從生產質檢到電站運維全鏈條的核心檢測設備。

一、檢測原理與技術優勢
1.1 核心檢測原理
便攜式EL檢測儀基于電致發光效應工作：向光伏組件施加反向偏置電壓，組件中的半導體材料在電場作用下激發電子-空穴對，復合過程中釋放出特定波長（約1100nm的近紅外光）的光子。通過高靈敏度的近紅外相機捕捉這些光子信號并轉化為圖像，組件內部的缺陷區域因光子發射強度異常（如隱裂區域發光較弱、斷柵區域無發光），會在EL圖像中呈現出明顯的明暗差異，從而實現缺陷的可視化識別。
1.2 技術優勢
- 無損檢測：無需拆解或損壞組件，僅通過電壓激勵與光學成像即可完成檢測，避免對組件造成二次傷害；
- 高靈敏度：近紅外相機分辨率可達1600萬像素以上，配合專業光學鏡頭，能識別寬度≥50μm的細微隱裂，遠超肉眼識別極限；
- 便攜高效：設備重量通?！?kg，配備可折疊支架與移動電源，支持戶外單人操作，單塊組件檢測時間≤2分鐘，大幅提升現場檢測效率；
- 可視化分析：檢測圖像可實時顯示、存儲與導出，結合專用分析軟件可對缺陷類型、面積進行量化評估，為決策提供直觀依據。
二、系統構成與性能指標

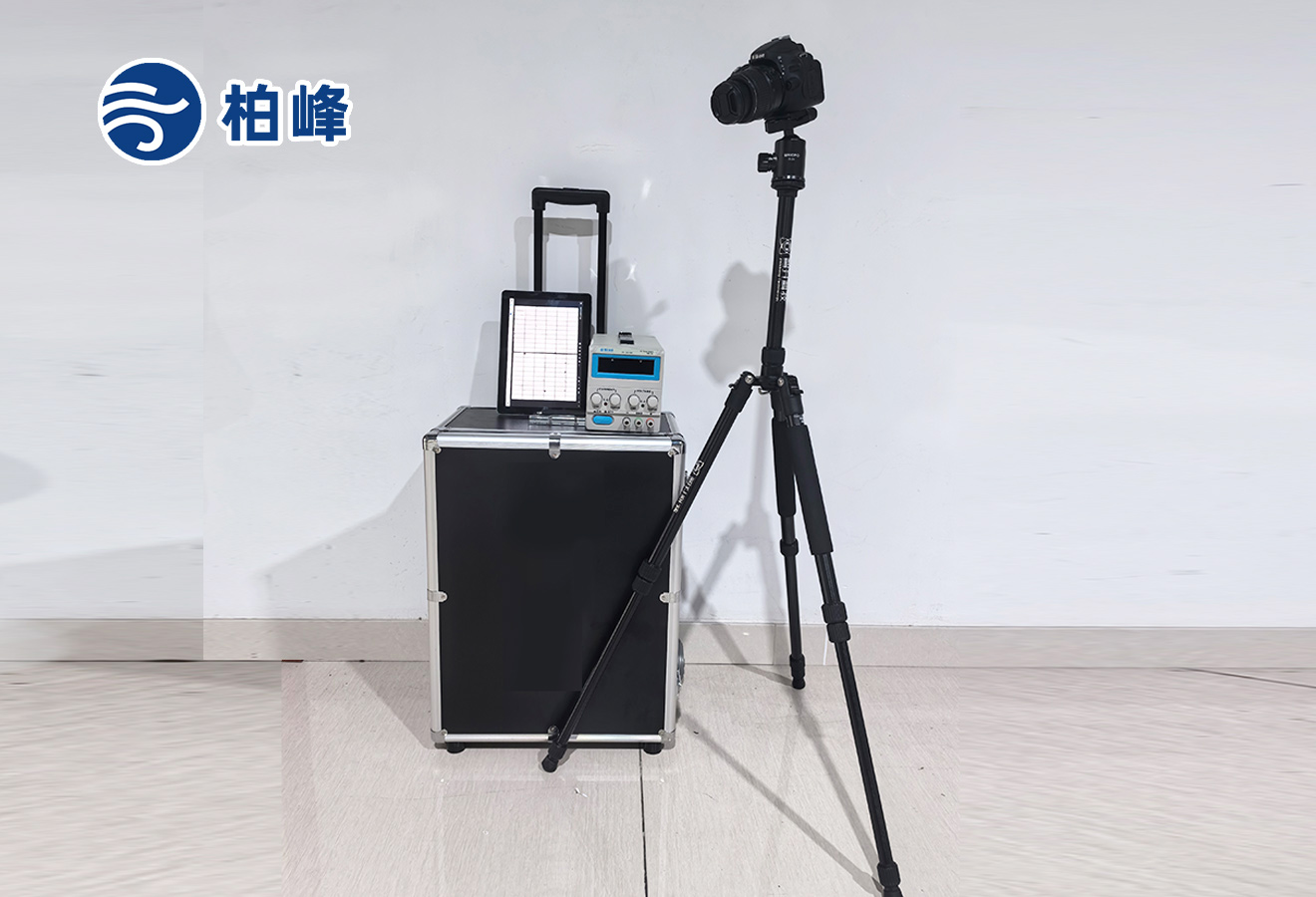

2.1 系統硬件構成
便攜式EL檢測儀主要由以下核心模塊組成：
1. 供電模塊：包括可調直流電源（輸出電壓0-100V，電流0-10A）與大容量鋰電池（續航≥4小時），為組件提供穩定反向偏置電壓；
2. 光學采集模塊：由近紅外相機（響應波段900-1700nm）、定焦鏡頭與遮光罩組成，確保在強光環境下仍能捕捉清晰的EL圖像；
3. 控制與顯示模塊：搭載工業級觸摸屏與嵌入式處理器，支持檢測參數設置、圖像實時預覽與缺陷標記；
4. 數據存儲與通信模塊：配備SD卡（存儲容量≥128GB）與Wi-Fi/藍牙通信功能，方便圖像數據的本地存儲與遠程傳輸。
三、典型應用場景
3.1 光伏組件生產質檢
在組件生產流水線末端或出廠檢驗環節，便攜式EL檢測儀可對成品組件進行抽樣或全檢，快速識別焊接不良、斷柵、隱裂等生產過程中產生的缺陷，避免不合格產品流入市場，提升產品質量合格率。
3.2 電站安裝驗收
在光伏電站安裝完成后，利用便攜式EL檢測儀對組件進行逐塊檢測，可及時發現運輸、安裝過程中因碰撞、踩踏導致的隱裂或邊框變形等問題，確保電站初始發電狀態良好。
3.3 電站運維巡檢
在電站運維過程中，定期使用便攜式EL檢測儀對組件進行巡檢，可跟蹤缺陷發展趨勢，評估組件健康狀態。對于出現熱斑、功率衰減的組件，通過EL檢測定位具體缺陷位置（如局部隱裂擴展、虛焊區域），指導針對性維修或更換，降低運維成本。
四、使用注意事項
- 檢測前需確保組件表面清潔，去除灰塵、污漬與遮擋物，避免影響圖像質量；
- 戶外檢測時需使用遮光罩，避免強光直射組件表面，防止環境光干擾EL信號采集；
- 施加反向偏置電壓時，需嚴格按照組件額定參數設置，避免過電壓損壞組件；
- 定期對設備進行校準，包括相機像素校準與電源電壓精度校準，確保檢測結果的準確性。
便攜式EL檢測儀的應用，為光伏行業提供了一種高效、精準的缺陷檢測解決方案，推動了光伏組件質量管控從“事后維修”向“事前預防”的轉變。隨著光伏技術的發展，未來便攜式EL檢測儀將進一步集成AI缺陷識別算法，實現缺陷類型自動分類與嚴重程度智能評估，同時向輕量化、長續航方向升級，為光伏產業的高質量發展提供更加強勁的技術保障。
