1.0 模塊架構與核心規格

1.1 功能框圖概覽與型號衍生 (2W vs. 5W)

DMR818S是一款高度集成的射頻收發模塊，其內部封裝了微控制器（MCU）、數字對講核心芯片以及射頻功率放大器（PA），可同時支持DMR數字和傳統模擬兩種通信模式。該系列主要存在兩種核心型號：標準功率版DMR818S（額定功率2W）和高功率版DMR818S-5W（額定功率5W）。兩種型號在引腳定義和物理封裝尺寸上保持兼容，該特性允許通過統一PCB設計支持不同功率等級的產品變體，從而簡化硬件平臺的衍生開發與生產管理。

(DMR818S模塊內部架構及電源連接示意圖)

(DMR818S-5W模塊應用電路框圖)

兩種型號間的引腳兼容性是一項關鍵的設計特性。它允許工程師開發單一的PCB板，通過選擇性地貼裝不同模塊，即可構建出具備不同性能等級和價格定位的產品線（例如，標準距離版與遠距離增強版），而無需進行全面的硬件重新設計。然而，這也意味著PCB的設計必須從一開始就能夠滿足5W高功率版本更為嚴苛的電源輸送和熱管理要求，即便初期計劃僅使用2W版本。為了確保整個產品線的穩定性和性能，統一的PCB設計必須按照5W模塊的規格進行工程實現，例如采用更寬的電源走線、更大的接地銅箔面積以及必要的熱過孔設計，以避免在高功率模塊工作時出現性能下降或潛在的失效風險。

1.2 可驗證的性能參數與射頻特性

下表整合了G-NiceRF DMR818S與DMR818S-5W兩個型號的關鍵性能指標，數據來源于各自的產品規格書。這些參數包括工作電壓范圍、不同工作模式下的電流消耗（休眠、接收、高/低功率發射）、發射功率等級、接收靈度、頻率穩定度以及誤碼率（BER）性能。

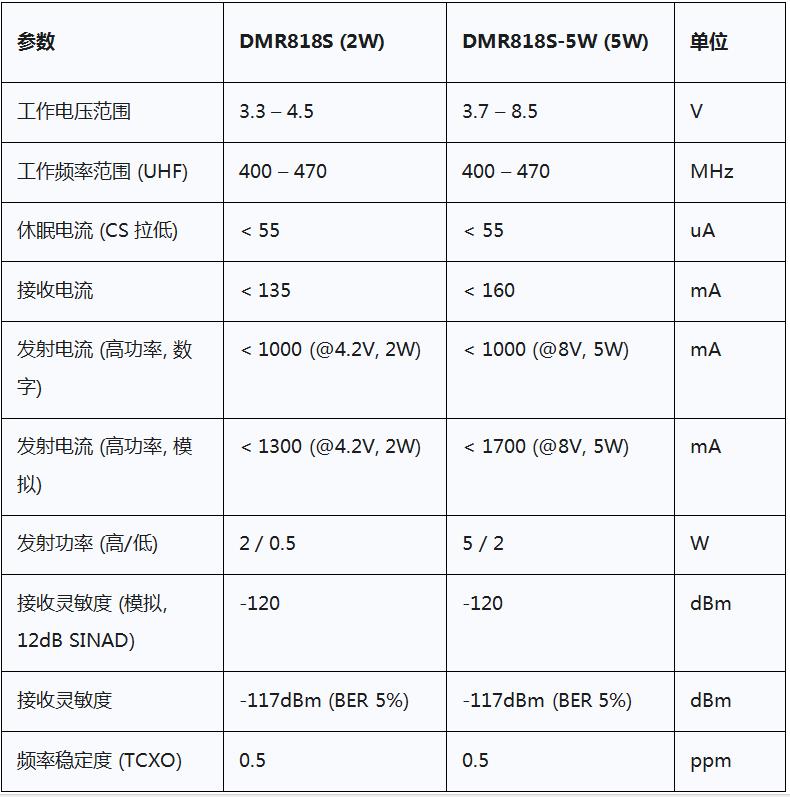

表1：DMR818S與DMR818S-5W性能規格對比

該表格提供了一個量化的并排比較，使工程師能夠在不同型號間進行權衡決策。關鍵的決策維度包括功耗預算與發射功率的取舍、供電電壓范圍的適應性以及熱管理設計的復雜性。例如，對于電池供電的便攜設備，工程師可以直觀地看到峰值電流的差異（5W模擬模式下為1.7A，2W模擬模式下為1.3A），從而評估其對電池續航和電源管理芯片選型的影響。同時，5W版本更寬的工作電壓范圍（3.7V-8.5V）可能簡化某些特定化學成分電池的供電電路設計。

模塊采用的0.5 ppm溫補晶體振蕩器（TCXO）是一項值得關注的技術規格。在窄帶通信系統（數字模式下帶寬為6.25 kHz）中，高頻率穩定度是確保通信鏈路質量的必要條件，而非可選項。它能有效防止因溫度變化引起的信道頻率漂移，從而保障通信鏈路的可靠性，尤其是在溫度波動較大的戶外或工業應用環境中。

1.3 電氣接口與引腳定義

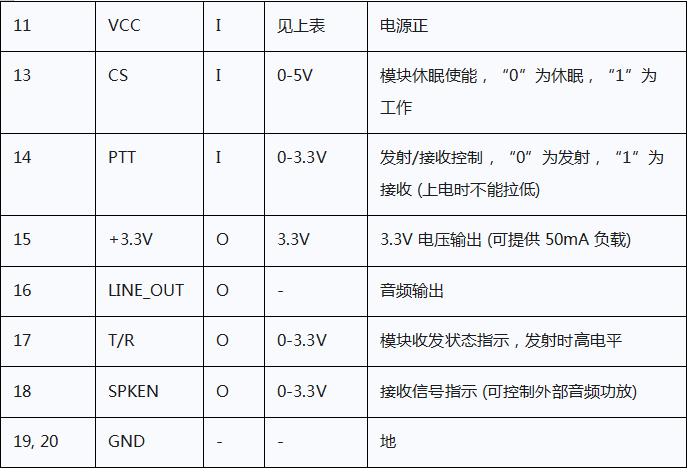

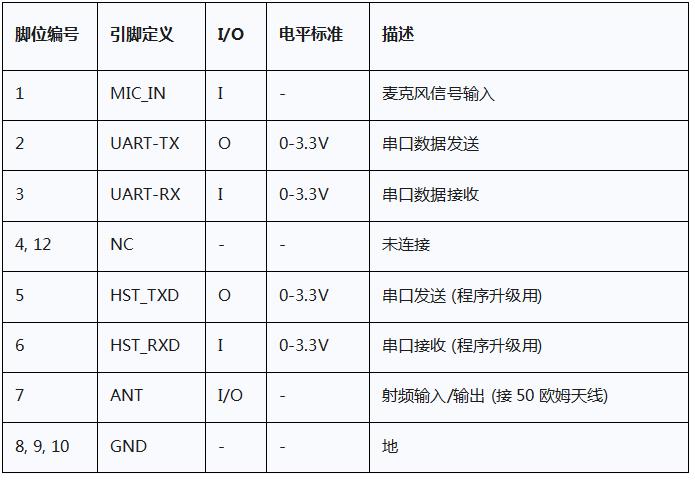

下表詳細列出了模塊的全部引腳及其功能、I/O方向和電氣特性。其中包含一些關鍵的使用注意事項，例如PTT引腳在上電初始化期間不允許被拉低。

(PTT引腳電平與收發狀態關系時序圖)

1.4 物理尺寸與封裝

(DMR818S模塊機械尺寸圖)

2.0 硬件集成與可制造性設計

2.1 電源子系統：TDD噪聲抑制策略

(DMR818S官方參考設計原理圖)

DMR協議的時分雙工（TDD）工作模式會在發射瞬間產生大電流瞬變，如果電源設計不當，這些瞬變會通過電源路徑耦合至音頻電路，產生可聞的“嘟嘟嘟嘟”機關槍聲。為解決此問題，G-NiceRF提出了一套完整且相互依賴的噪聲抑制方案，具體措施如下：

功率電感：必須在主VCC供電路徑上串聯一個功率電感，推薦值為15uH，額定電流不低于1.3A。該電感用于隔離發射時的高頻電流沖擊，起到低通濾波的作用。

LDO選型：用于產生模塊所需3V電壓的低壓差線性穩壓器（LDO）對噪聲性能至關重要。推薦使用Torex公司的XC6228D33型號（SOT23-5封裝）。該LDO在典型應用中表現出對TDD噪聲的良好抑制能力，推薦優先采用。

PCB布局：強烈建議采用四層板設計，并將第三層專用于+3.3V電源平面。這種布局可以提供一個低阻抗的供電網絡，并對頂層和底層的敏感信號走線起到屏蔽作用。

(DMR818S模塊的PCB布局參考設計圖)

這三項措施必須作為一個整體來實施，缺少任何一項都可能導致TDD噪聲抑制失敗。電感從源頭濾除PA產生的電流尖峰；特定的LDO和四層板設計則優化了噪聲傳播路徑，提供了一個不易受噪聲影響的、穩定的低阻抗電源；而下文將討論的MIC電路濾波則保護了受擾動電路。因此，工程師必須將此視為一個整體解決方案，在典型應用條件下，若省略其中任一環節（如使用兩層板或普通LDO），TDD噪聲抑制效果可能顯著下降，導致可聞干擾重現。

2.2 音頻電路：與麥克風和放大器的接口設計

(SPK_EN引腳電平與音頻播放狀態關系時序圖)

麥克風的偏置電源需要經過一個多級濾波網絡。該網絡包含多個電容，并特別指定使用鉭電容進行三次濾波，以達到更好的濾波效果。在PCB布局時，MIC_IN相關的電路應被地平面（Ground Plane）完全包圍，以屏蔽來自空間的射頻干擾。此外，模塊提供了SPK_EN引腳，用于控制外部音頻功率放大器的使能。該引腳僅在有音頻需要輸出時才變?yōu)楦唠娖剑瑥亩_保功放在空閑時處于關閉狀態，有效降低了整機的待機功耗。

2.3 射頻與天線接口

模塊的ANT引腳（Pin 7）要求連接至一個特性阻抗為50歐姆的天線系統。參考原理圖在天線輸出端展示了一個由C6、C23和L3組成的Pi型網絡。這是射頻電路設計中的標準實踐，用于精確匹配天線阻抗并濾除帶外諧波，以確保最佳的發射效率和符合法規要求。

(SMA-J公頭天線，適用于DMR818S模塊)

(DMR818S模塊連接外部天線示意圖)

2.4 高功率運行的熱管理 (DMR818S-5W)

5W版本模塊在8V供電、模擬發射模式下的峰值電流可達1.7A。在5W功率下持續發射會受到熱限制；若不加裝額外的散熱裝置，建議單次持續工作時間不超過1分鐘。G-NiceRF提供了溫升數據（例如，在數字模式下，3分鐘內溫度可從30°C上升至63°C），并給出了一個參考設計：通過在模塊下方的PCB上開槽并填充焊錫，將熱量傳導至主板，再通過銅柱等結構將熱量最終傳遞到產品外殼上進行散發。

(DMR818S-5W模塊加裝散熱片的效果圖)

結合溫升測試數據（如數字模式下3分鐘內從30°C升至63°C），可判斷5W額定功率并非針對連續工作負載設計，除非配備了強大的散熱解決方案。這對終端產品的機械和工業設計提出了直接要求。產品的外殼不能是簡單的塑料封閉結構，而必須成為散熱路徑的一部分，很可能需要采用金屬機身或內部的導熱板，通過參考設計中建議的銅柱與模塊的接地平面緊密接觸。這一需求必須在設計初期就由電氣工程師團隊傳達給機械結構工程師團隊，以確保產品的長期可靠性。

3.0 串口通信協議實現規范與指令詳解

3.1 協議框架：幀結構與校驗和實現

所有與模塊的串口通信都遵循一個固定的幀格式，以起始符0x68開始，以結束符0x10結束。數據幀包含命令（CMD）、讀/寫（R/W）、狀態/應答（S/R）、校驗和（CHKSUM）、數據長度（LEN）以及數據負載（DATA）等字段。串口的物理層參數固定為57600 bps，8位數據位，無校驗，1位停止位（8-N-1）。

(DMR818S串口通信協議的通用幀結構圖)

(DMR818S串口通信協議的幀結構實例，展示了各個字段的具體字節值)

協議手冊中提供了一段用于計算校驗和的C語言代碼示例。該算法采用16位累加后取反的方式。一個值得注意的特性是，當指令中的校驗和字段被設置為0x0000時，模塊將跳過校驗過程，這為開發初期的快速調試提供了便利。

(DMR818S串口通信協議校驗和計算過程示例)

校驗和計算方法如下：

3.2 核心配置與狀態監控指令集

用于模塊基本操作的核心指令：

0x01：信道切換

0x02：設置音量

0x0D：設置收/發頻率 (數據采用小端字節序)

0x17：設置發射功率 (高/低)

0x04：查詢收發狀態

0x05：查詢信號強度 (RSSI)

0x25：查詢軟件版本號

在實現頻率設置指令（0x0D）時，需要特別注意其4字節的頻率數據采用的是小端（Little-Endian）字節序。這是一個常見的實現錯誤源。例如，要將頻率設置為415.75 MHz，首先將其轉換為赫茲單位的整數415750000，其十六進制表示為0x18C7D770。按照小端字節序，發送的數據應為70 D7 C7 18。在文檔中明確指出這一點，有助于防止固件開發中的潛在錯誤。

3.3 基于協議的DMR數字功能實現

覆蓋DMR數字模式下的專用指令：

呼叫 (0x06, 0x18)：通過設置呼叫類型（個呼、組呼、全呼）和目標ID來發起通話。

短信 (0x07)：發送短信的指令格式，包含消息類型（個呼/組呼）和接收方ID。

報警 (0x09): 發送報警信息。

加密 (0x19)：開啟加密功能的指令，需要提供一個8字節的密鑰。

DMR參數 (0x31, 0x33)：設置色碼（Color Code）和時隙（Time Slot）。

呼叫相關的協議設計揭示了一個重要的操作概念：臨時聯系人與永久聯系人的區別。0x18指令用于設置一個臨時的發射聯系人，該設置僅對下一次PTT按下有效，且不會在掉電后保存，也不會被0x22（查詢聯系人）指令所返回。這一功能允許主控MCU在不修改信道預存參數的情況下，動態地、即時地指定呼叫目標，為實現更高級的應用邏輯提供了極大的flexibility。

3.4 基于協議的模擬功能實現

覆蓋模擬模式下的專用指令：

靜噪 (0x12)：設置靜噪等級，范圍從1到9。

亞音頻 (0x13, 0x14)：設置亞音頻需要兩步操作。首先使用0x13指令設置亞音類型（無、CTCSS、CDCSS、反向CDCSS），然后使用0x14指令設置具體的亞音頻率/編碼值。

帶寬 (0x32)：設置模擬信道的帶寬為5 kHz或25 kHz。

4.0 工作狀態分析與電源管理

4.1 發射、接收與休眠狀態的硬件控制 (PTT, CS)

PTT引腳提供了一種低延遲的硬件方式來觸發模塊進入發射模式（低電平有效）。CS引腳則用于控制模塊的休眠狀態（低電平有效）。需要注意的是，將CS引腳拉低后，模塊需要3秒的延遲時間才會真正進入休眠狀態。

(DMR818S模塊CS引腳控制初始化時序圖)

(DMR818S模塊CS引腳控制進入休眠狀態時序圖)

T/R引腳則作為一個硬件狀態指示，可以直觀地了解模塊當前是處于發射（高電平）還是接收（低電平）狀態。

4.2 低功耗占空比模式的實現與UART喚醒序列

通過發送0x0C指令可以使能模塊的省電模式。在該模式下，模塊內部的MCU會進入休眠狀態，以降低平均功耗。處于此狀態時，模塊將不會響應常規的UART指令。

喚醒流程： 為了與處于省電模式的模塊通信，主控MCU必須首先發送一個喚醒數據包，該數據包由至少20個字節的0x55組成。模塊在接收到此喚醒包后，會立即回復一個特定的確認幀 68 55 00 00 87 AA 00 00 10。主控MCU必須成功接收到此完整的確認幀，才能確認模塊已被成功喚醒，并在此之后方可發送任何常規的業務指令。 如果模塊在3秒內未檢測到任何UART活動，它將自動重新進入省電模式。

(DMR818S模塊省電模式與UART喚醒流程圖)

這種喚醒機制對主控MCU的固件架構有重要影響。UART驅動程序不能是簡單的阻塞式發送/接收函數，而必須是狀態化的。在發送任何指令之前，固件必須檢查模塊是否處于省電模式。如果是，則必須先執行喚醒序列，嚴格等待并驗證上述喚醒確認幀，然后才能發送真正的指令。這要求驅動邏輯比簡單的命令-應答系統更為復雜，需要具備非阻塞、狀態管理和超時處理的能力。

5.0 對比分析：DMR818S 與前代產品 DMR818

為熟悉舊版DMR818模塊的工程師提供了明確的協議差異對照與遷移指引，可有效避免固件升級過程中的兼容性問題。

5.1 關鍵功能與性能差異

相較于DMR818，DMR818S移除了一些功能，如掃頻（原指令0x03）。同時，它在多個方面進行了增強：RSSI的粒度從5個等級提升至127個等級，提供了更精確的信號強度指示；報警功能不再包含內置的報警音，僅通過串口上報事件；短信功能進行了優化，提升了與主流品牌對講機的互通性，并簡化了接收流程，接收到的短信內容會直接隨提示一同上報，無需再發送額外的查詢指令。

5.2 協議演進與固件遷移注意事項

下表為固件工程師提供了一個直接的、實用的參考，用于將產品從DMR818升級至DMR818S。它明確列出了被修改、新增和刪除的指令，有助于避免開發過程中的兼容性問題。

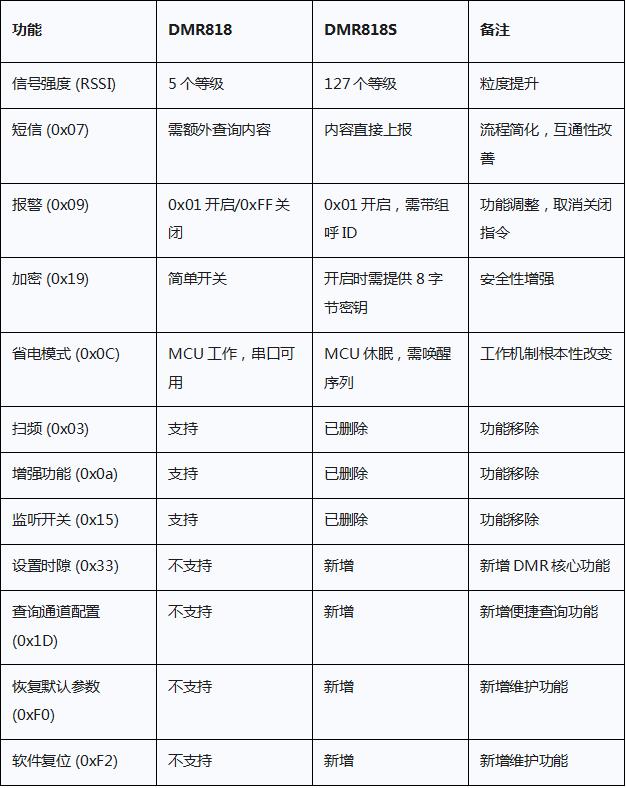

表2：DMR818與DMR818S協議指令對比

協議的具體變化包括：

短信 (0x07): DMR818S簡化了短信接收流程。

報警 (0x09): DMR818S調整了報警功能。

加密 (0x19)：DMR818S的加密指令要求提供一個8字節的密鑰，而DMR818版本僅是一個簡單的開關切換。文檔指出了一定的向后兼容性：向DMR818S發送舊格式的加密指令，模塊會使用一個默認密鑰來開啟加密功能。這可能在不知情的情況下引入安全風險，遷移時必須注意。

省電模式 (0x0C)：從MCU持續工作到MCU休眠的根本性改變，要求固件必須實現4.2節中描述的全新UART喚醒序列。

新增指令：DMR818S增加了一系列實用的新指令，如0x33（設置時隙）、0x1D（查詢通道配置）、0xF0（恢復出廠設置）和0xF2（軟件復位），這些指令為高級功能實現和設備維護提供了便利。

6.0 關鍵集成注意事項總結

6.1 硬件設計核對清單

TDD噪聲抑制：完整實現TDD噪聲抑制電路，包括15uH功率電感、指定的LDO型號以及多級麥克風電源濾波。

PCB布局：采用四層板布局，并為+3.3V分配獨立的電源平面。

熱管理 (5W型號)：為5W型號設計從模塊到產品外殼的有效導熱路徑，確保在最大功率下長時間工作的可靠性。

6.2 固件開發核對清單

校驗和：正確實現16位累加取反的校驗和算法。

字節序：處理多字節數據字段（如頻率）時，注意其小端字節序格式。

省電模式：若計劃使用省電模式，必須實現包含0x55喚醒序列的狀態化UART驅動程序。

版本遷移：從DMR818遷移時，逐一核對表2中的指令變化，并相應更新固件邏輯，尤其關注加密和省電模式的實現方式。
