在原來的任務基礎上，繪制變頻器控制回路。

具體要求：

1.新建一個名稱為“變頻器及直流電源”的多線原理圖頁;

2.電機M3由變頻器控制;

3.電機M3引入電纜W3，通過端子X3連接到控制柜。

下面進行實際操作：

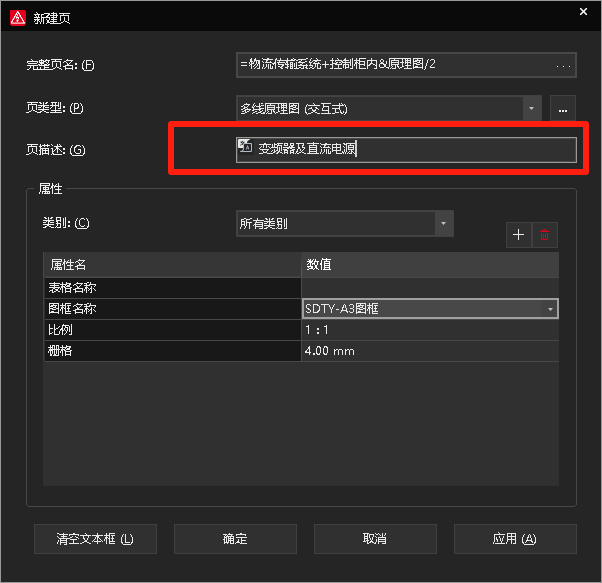

1、在頁導航器中選中“物流傳輸系統”-右鍵-新建-描述改為“變頻器及直流電源”-確定

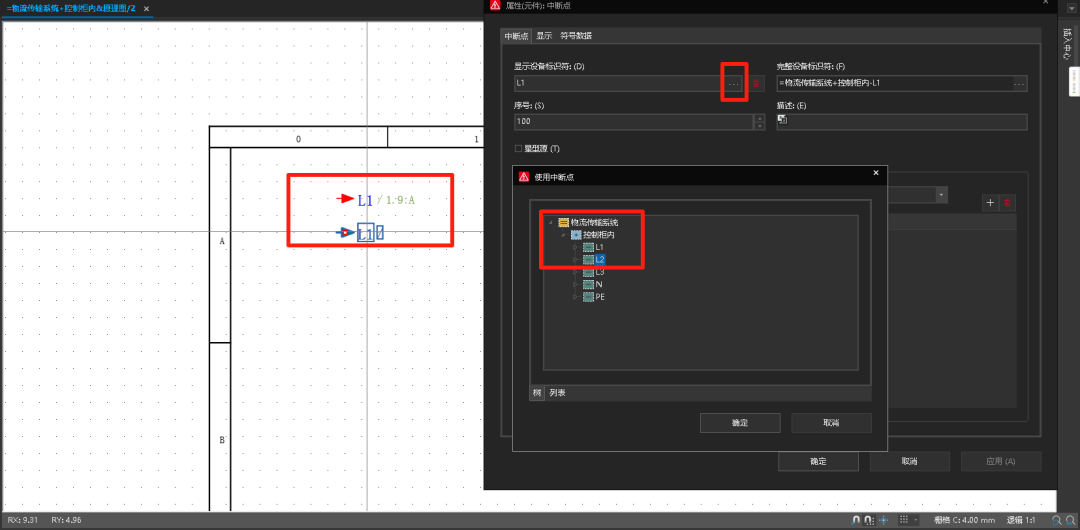

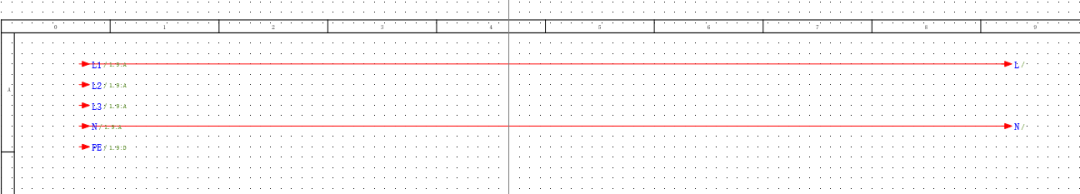

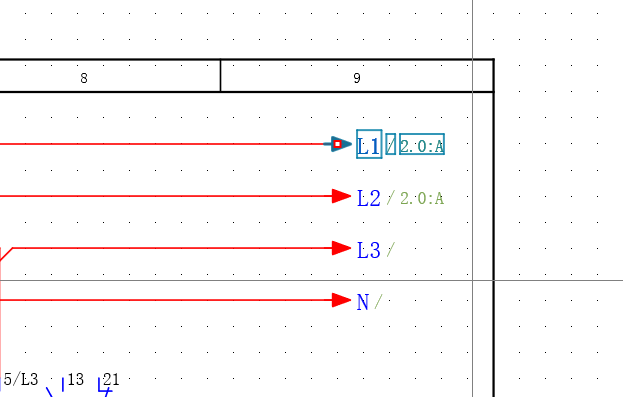

2、插入中斷點及關聯參考，插入中斷點在合適的位置確定，彈出屬性，在拓展按鈕中選中L1，確定后看到中斷點有關聯，這里1.9：A/L1表示L1相的電源是來自第一頁圖紙中第9列A行關聯。單擊右鍵-轉到（匹配物）就會轉到第一頁圖紙中。

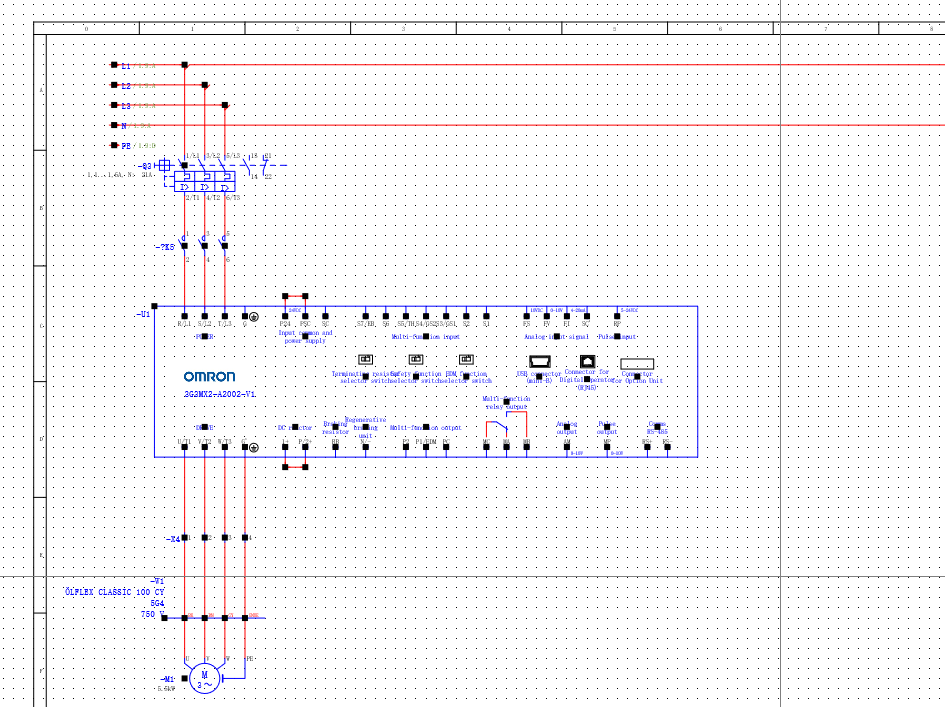

3、“窗口宏符號宏”調用，插入-窗口宏-選擇電機正反轉主電路宏-打開-插入相對應的位置，刪除不必要的線段。插入設備，選中變頻器OMR

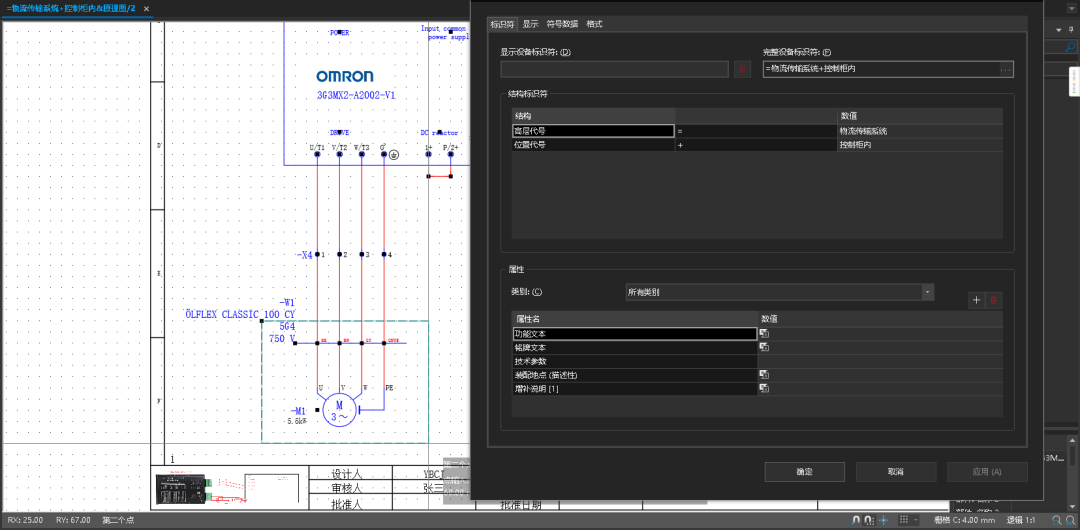

4、插入結構盒，選擇電機，彈出屬性窗口，修改位置代號為控制柜外

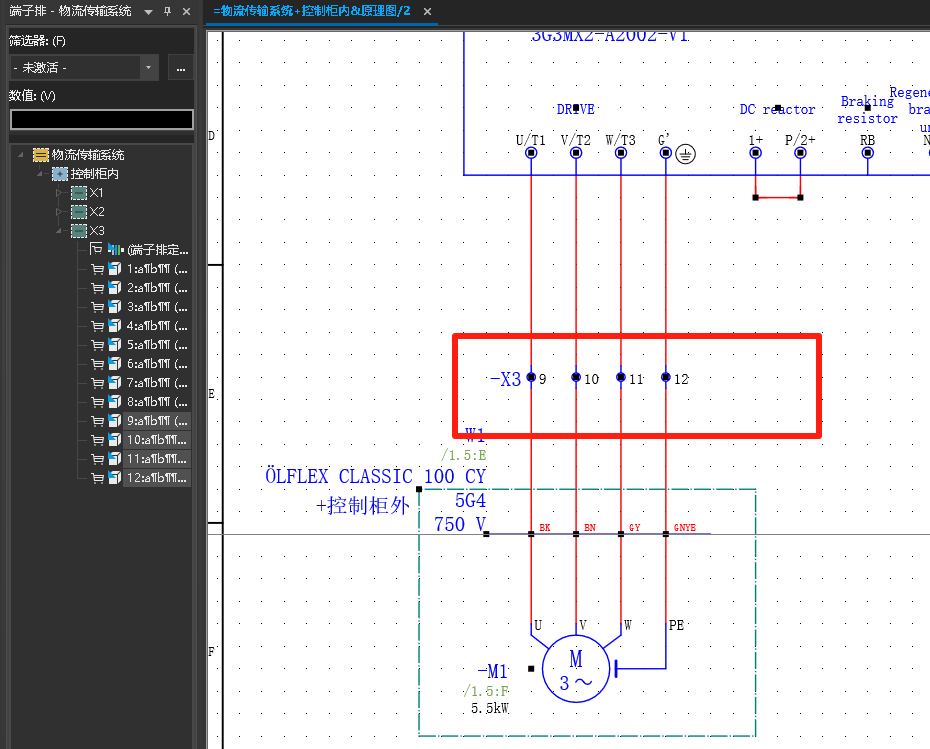

5、修正電路，刪除電機上方的連接端子，在端子排導航器中選中X3中的9-12端子，右鍵-放置-在合適的位置-拖拽鼠標

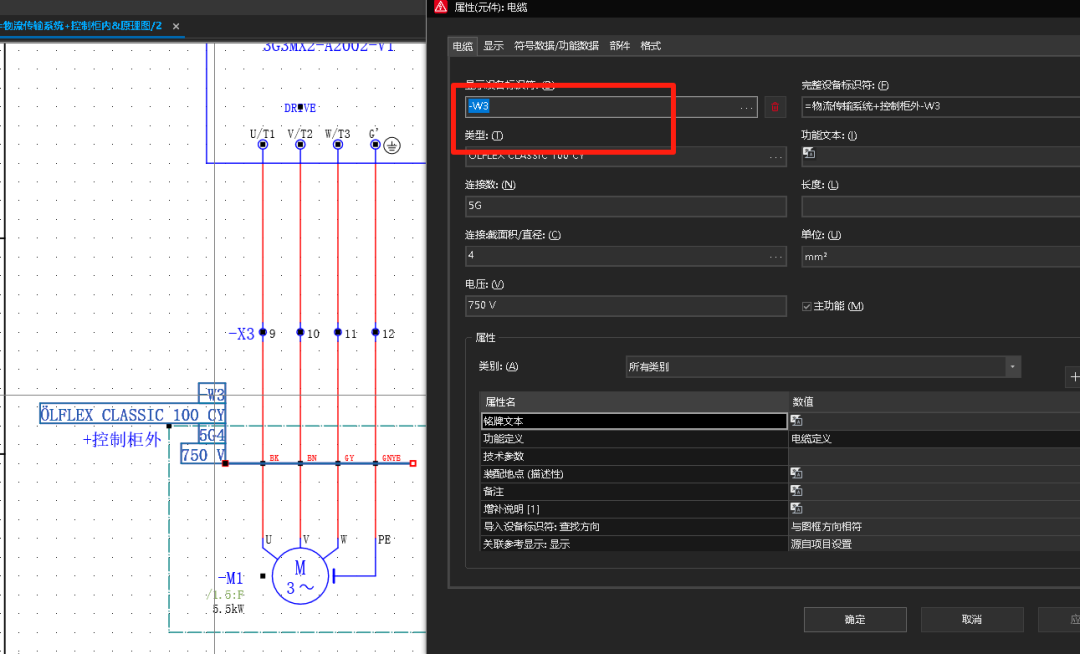

電纜修正，雙擊電纜W1，彈出屬性窗口，修改為-W3

電機修正，雙擊電機M1，彈出屬性窗口，修改為-W3

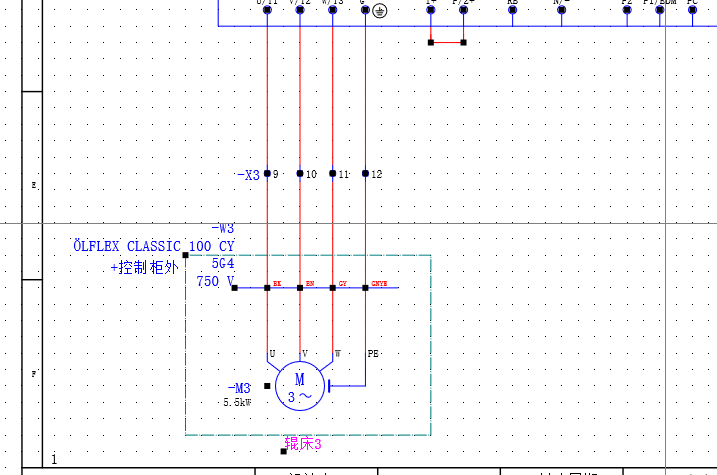

添加路徑功能文字“輥床3”

完成操作任務。
