STMicroelectronics STEVAL-L9800評估板 是一個開發平臺，設計用于評估 L9800八通道低側驅動器——一款為汽車和工業負載控制量身定制的穩健型IC。該STMicroelectronics板具有八個獨立的低側通道，支持驅動阻性、感性和容性負載，如繼電器、螺線管和燈。該板集成了關鍵的診斷和保護特性，包括過流、過熱和開路負載檢測，因此非常適合用于 車身控制模塊 (BCM)、 照明系統以及 繼電器或執行器控制等應用。STEVAL-L9800擁有SPI接口和故障反饋功能，可用來高效率地開發 用在復雜的汽車和工業環境中的 智能容錯的負載管理系統。

數據手冊；*附件：STMicroelectronics STEVAL-L9800 評估板數據手冊.pdf

特性

• 3 V 到 28 V 工作輸入電壓
• 八個高達0.5A能力的LS驅動器
• 空閑模式降低電流消耗
• 可實現菊花鏈配置
• 兩個并行輸入引腳，具有輸入映射功能
• SPI通信接口用于控制和診斷
• 參考設計優化了物料清單
• L9800采用QFN24封裝
• 4層PCB (70mm x 55mm)

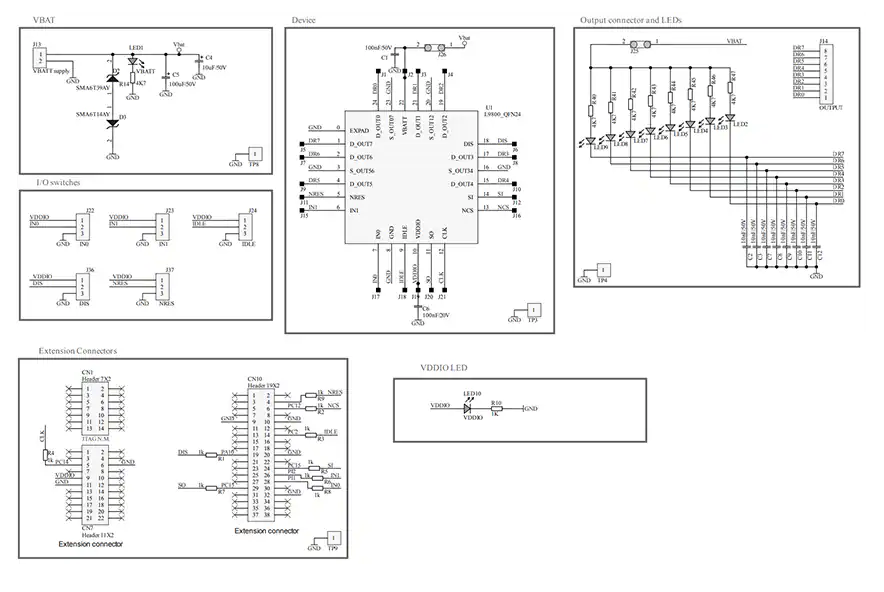

原理圖

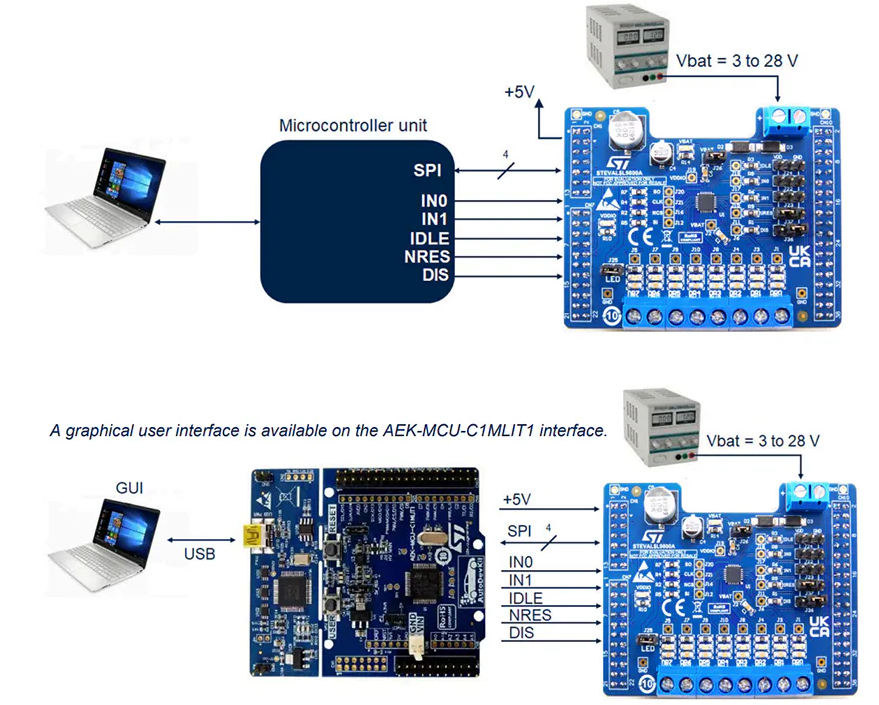

連接任意微控制器板

?STEVAL-L9800評估板技術解析：面向汽車電子驅動的智能解決方案?

一、核心器件與設計定位

STEVAL-L9800是STMicroelectronics推出的L9800多通道驅動器評估平臺，專為汽車電子系統設計優化。其核心器件L9800-TR采用QFN24封裝，集成8路低邊驅動通道（每路0.5A），支持3V至28V寬電壓輸入，滿足汽車12V/24V電氣環境需求。該方案特別針對車身控制模塊（BCM）、HVAC系統等需要高可靠性負載驅動的場景，提供完整的參考設計和診斷功能。

二、關鍵技術特性

1. ?智能驅動架構?

   • 雙控制模式：支持SPI總線（全功能配置）和2路并行輸入（緊急控制），通過可編程多路復用器實現靈活輸出映射
   • 故障冗余設計：內置"跛行回家"（Limp Home）模式，在SPI通信故障時仍可通過預設的2路驅動維持關鍵功能

2. ?先進診斷保護機制?

   保護類型	觸發條件	響應措施
   短路保護	輸出對地短路	立即關斷并上報狀態
   開路檢測	負載斷開	標記診斷標志位
   過溫保護	結溫＞150℃（典型值）	逐通道順序關斷

3. ?低功耗優化?

   • 靜態電流＜10μA（SLEEP模式）
   • 支持3V冷啟動電壓，適應汽車電池極端工況

三、典型應用電路設計建議

1. ?電源設計?
   • VBATT引腳需并聯10μF+100μF電解電容（如手冊圖3中C4/C5）抑制啟動浪涌
   • VDDIO邏輯電源建議增加LC濾波（10μH+10nF）
2. ?負載連接規范?
   • 感性負載（如繼電器）必須并聯續流二極管
   • 長線纜負載建議在輸出端添加TVS管（如SMA6T系列）
