一、適合范圍

本文檔適用于VisualHMI平臺，Lua腳本語言為V5.3版本，配合工程可以完成大部分的內部邏輯處理。

二、概述

get_float/set_float函數主要用于VisualHMI軟件開發中各種協議對浮點數數據進行獲取和賦值處理。

get_float(vtype, addr)

讀取單精度浮點數（float）寄存器，返回有符號單精度浮點數

· vtype: 數據類型

· addr: 變量地址

set_float(vtype, addr,value)

設置單精度浮點數（float）寄存器

· vtype:數據類型

· addr:變量地址

· value:寄存器值

三、功能實現

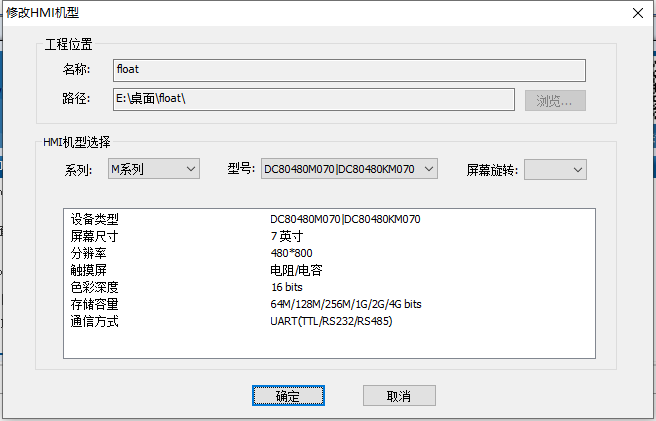

1、首先建立一個HMI工程以DC80480M070為例，如3-1所示。

圖3-1 新建工程

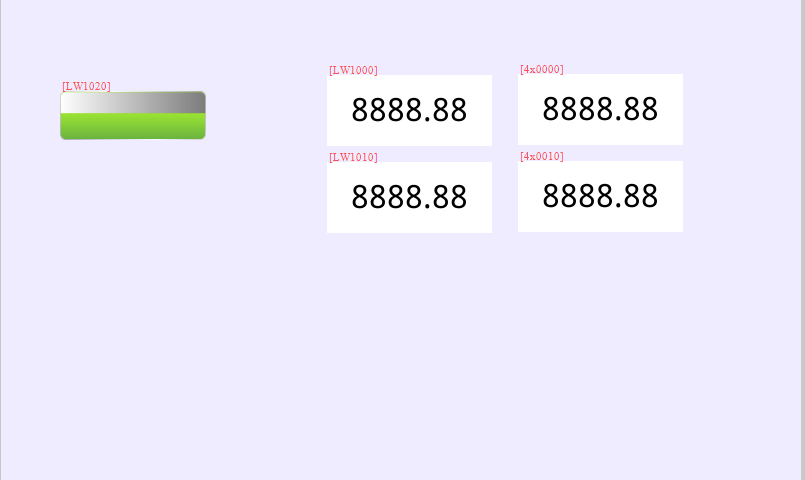

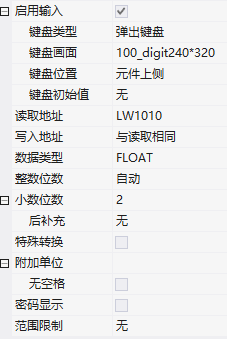

2、在畫面上放置一個字設置按鈕寫入地址為LW1020,操作模式為寫入常量，常量值為1，放置4個數值控件分別配置如圖所示的讀取地址，數據類型為float型，小數數位為2。如圖3-2和圖3-3所示。

圖3-2界面配置

圖3-3控件配置

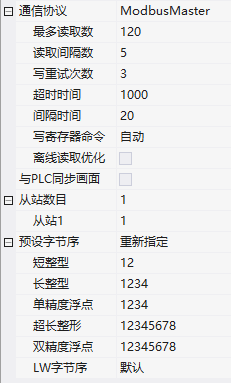

3、通信協議配置為ModbusMaster通信協議，預設字節序默認為默認大端，可以設置為重新指定來修改數據的字節順序，要注意預設字節序要設置為正確的字節順序，如圖3-4所示。

圖3-4通信協議配置

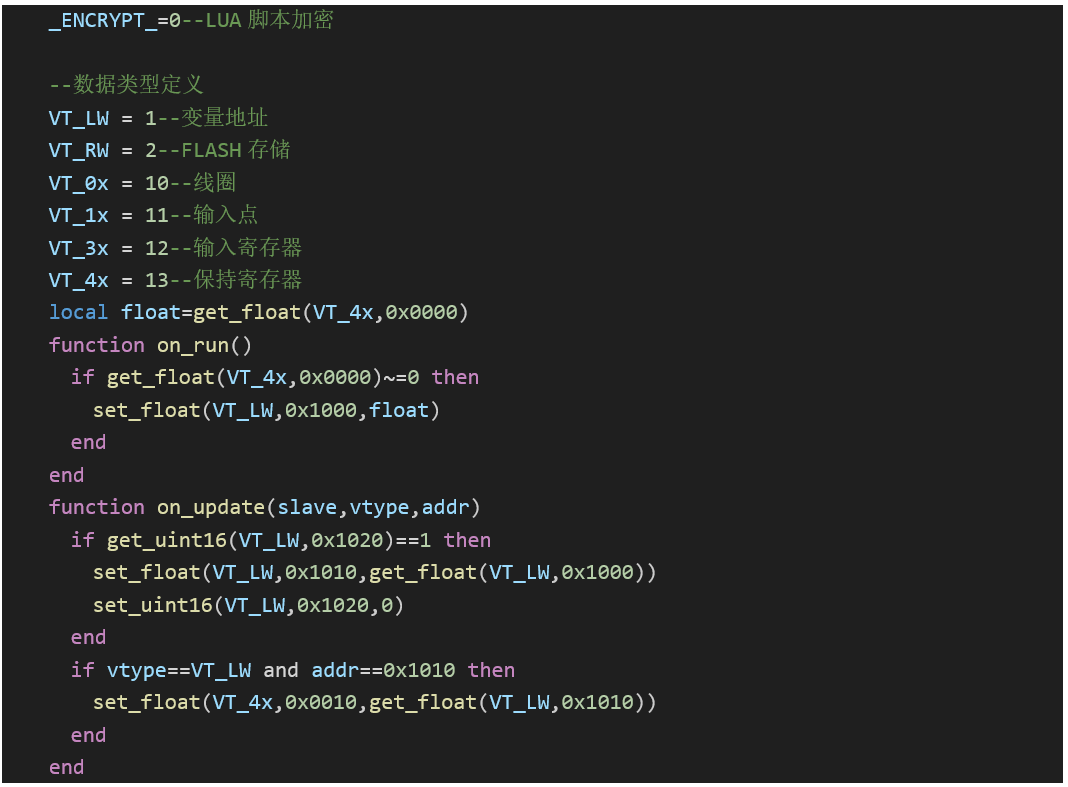

四、Lua腳本預覽
