STMicroelectronics STEVAL-MKI247A適配器板專為便于評估LSM6DSV80X 6軸慣性測量單元（IMU）而設計。此適配器板由STEVAL-MKI109D評估平臺支持，該平臺包括一個高性能32位微控制器，作為PC和傳感器之間的橋梁。STEVAL-MKI247A板可插入標準DIL 24插座以及STEVAL-MKBOXPRO和X-NUCLEO-IKS4A1等電路板。該板包含完整的LSM6DSV80X引腳分配，且在VDD電源線上配有所需的去耦電容器。STEVAL-MKI247A用于IO-Link連接和工廠自動化等應用。

數據手冊：*附件：STMicroelectronics STEVAL-MKI247A適配器板數據手冊.pdf

特性

• 針對標準DIL 24插槽的完整LSM6DSV80X引腳分配
• 完全兼容STEVAL-MKI109D評估平臺
• 符合RoHS標準

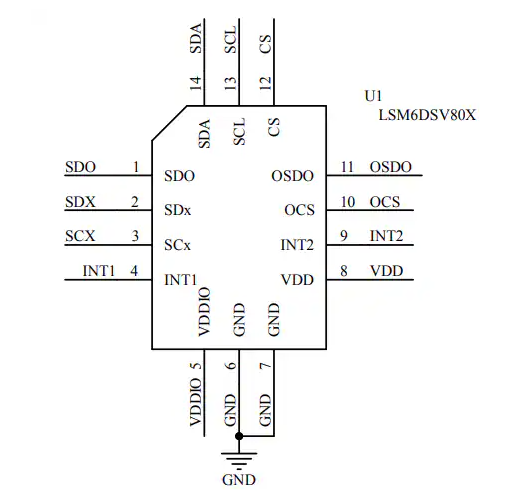

原理圖

STEVAL-MKI247A適配器板技術解析與應用指南

一、產品概覽

STEVAL-MKI247A是STMicroelectronics專為LSM6DSV80X 6軸慣性測量單元（IMU）設計的DIL24插座適配器板，支持穿戴設備和運動追蹤器的高精度傳感器開發。其核心特性包括：

• ?硬件兼容性?：完整引出LSM6DSV80X引腳，適配標準DIL24插座，可直接集成至用戶自有系統。
• ?即用型設計?：板載VDD電源去耦電容（10μF+100nF），簡化外圍電路設計。
• ?生態協同?：兼容STEVAL-MKI109D評估平臺，支持MEMS Studio圖形化調試及定制化固件開發。

二、關鍵電路設計

1. ?電源管理?
   • 采用分層濾波設計：C3（10μF）儲能電容+C1/C2（100nF）高頻去耦電容，確保VDD電源穩定性。
   • 獨立VDDIO引腳（5腳）為數字接口提供靈活電壓匹配。
2. ?信號接口?
   • ?I2C/SPI雙模通信?：通過SDA（14腳）、SCL（13腳）或SDX（2腳）、SCX（3腳）實現數據傳輸。
   • ?中斷配置?：INT1（4腳）和INT2（9腳）支持運動檢測事件觸發，優化低功耗設計。
3. ?擴展能力?
   • 12針排針（JP1/JP2）提供全引腳訪問，支持與STEVAL-MKBOXPRO、X-NUCLEO-IKS4A1等開發板級聯。

三、典型應用場景

• ?穿戴設備?：通過LSM6DSV80X的高g值加速度計實現跌倒檢測與運動姿態分析。
• ?快速原型開發?：結合STEVAL-MKI109D平臺，利用MEMS Studio實時可視化傳感器數據（如角速度、加速度）。

四、設計注意事項

• ?PCB布局?：
  • 高頻信號線（如SCX/SDX）需遠離模擬電源路徑，減少串?dāng)_。
  • GND引腳（6/7腳）應直接連接至低阻抗地平面。
• ?熱管理?：持續高負載運行時，建議在LSM6DSV80X芯片底部增加散熱過孔。
