一輛2009款本田Insight混動車，客戶反饋啟動引擎時聽起來比平常慢一些，并且儀表臺上有IMA警告燈異常點亮，在點火時會顯示12V蓄電池圖標。

接車后試車，點火開關一開啟，警告燈隨即點亮。啟動發動機時，啟動聲音非常類似于傳統的汽油發動機。本田這一款汽車的設計與傳統混合動力車型不同，它配備了 12V 啟動馬達。正常情況下，電動發電機會啟動發動機，這個過程應該會瞬間完成啟動。

讀取故障代碼。發現發動機運行時，蓄電池電壓是11.9V，正常應為14V。需要注意，這是一臺混合動力車型，沒有傳統的交流發電機，而是通過一臺直流-直流轉換器（DC/DC converter）將高壓蓄電池的電壓降至14伏左右，為12伏蓄電池充電。這部分信息將會對后面的故障診斷提供一定的幫助。

檢測到的故障代碼為：

P1634 - 電機動力逆變器(MPI) 信號電路故障

P1448 - 智能動力單元 (IPU)模塊風扇問題

進一步診斷

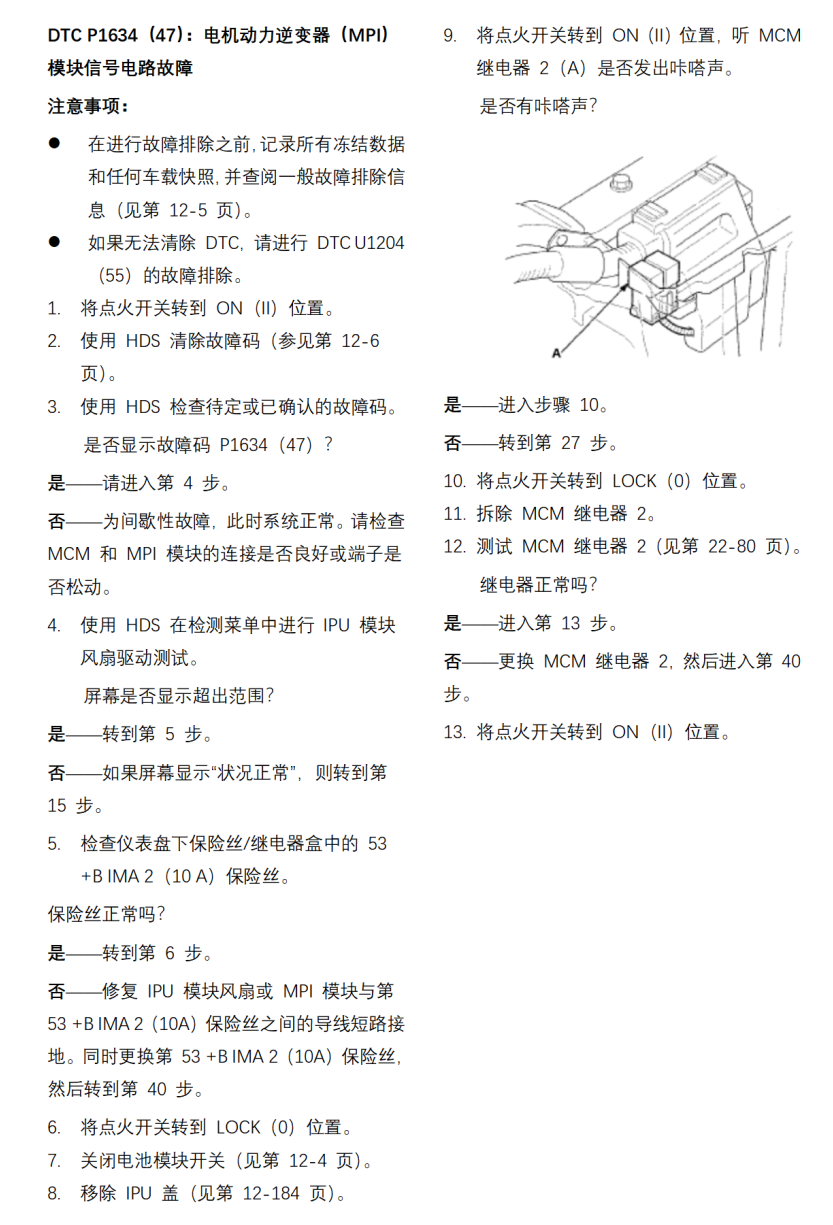

如圖，根據技術資料及故障碼的流程圖可知：若同時存在故障碼 P1634和P1448，則需優先排除 P1634 故障。

圖1 相關故障碼診斷流程圖

通讀故障碼對應的流程圖及可能涉及的所有步驟，對 IPU 風扇進行驅動測試。但屏幕顯示超出量程，測試未能完成。根據流程圖的指示，找到位于儀表板下保險盒中的 53（10A）保險絲，發現此保險絲已經熔斷。

按照流程建議，需要修復 IPU 風扇模塊或 MPI 模塊與53（10A）保險絲之間的導線短路問題。

無論對錯，這里決定不按流程圖的建議，而是選擇使用一個可復位的 5A 保險絲替代已經燒斷的保險絲。如果其中任何一條線路存在短路，較低額定值的保險絲就會立即跳閘。

當保險絲安裝完畢、點火開關開啟時，保險絲保持良好，并未跳閘。并且發動機啟動時，車輛使用電動發電機啟動而非 12V 起動機啟動，并且可以看到電池電壓為 14V，表明DC/DC 轉換器正在正常工作，MPI模塊是正常的。

若這一步按照流程圖進行診斷，流程圖將會引導你走向一個雖然不算錯誤，但效率較低的方向。

接下來再次進行IPU風扇模塊驅動測試，此時保險絲熔斷導致測試失敗。保險絲熔斷觸發儀表盤警告燈亮起，并記錄故障碼。這些跡象指向IPU風扇本身問題，佐證了P1448故障碼。

使用Pico示波器精確定位故障源

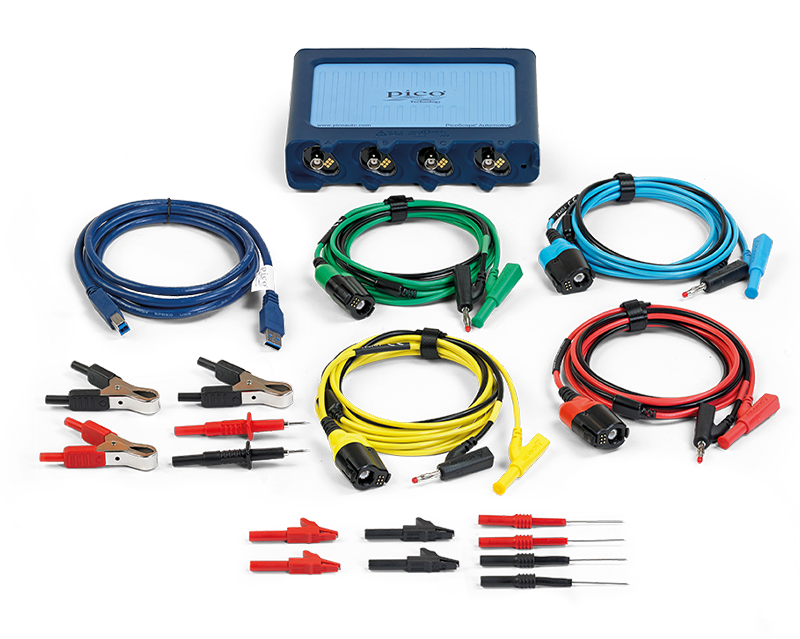

接下來，我們使用虹科Pico汽車示波器來定位故障。

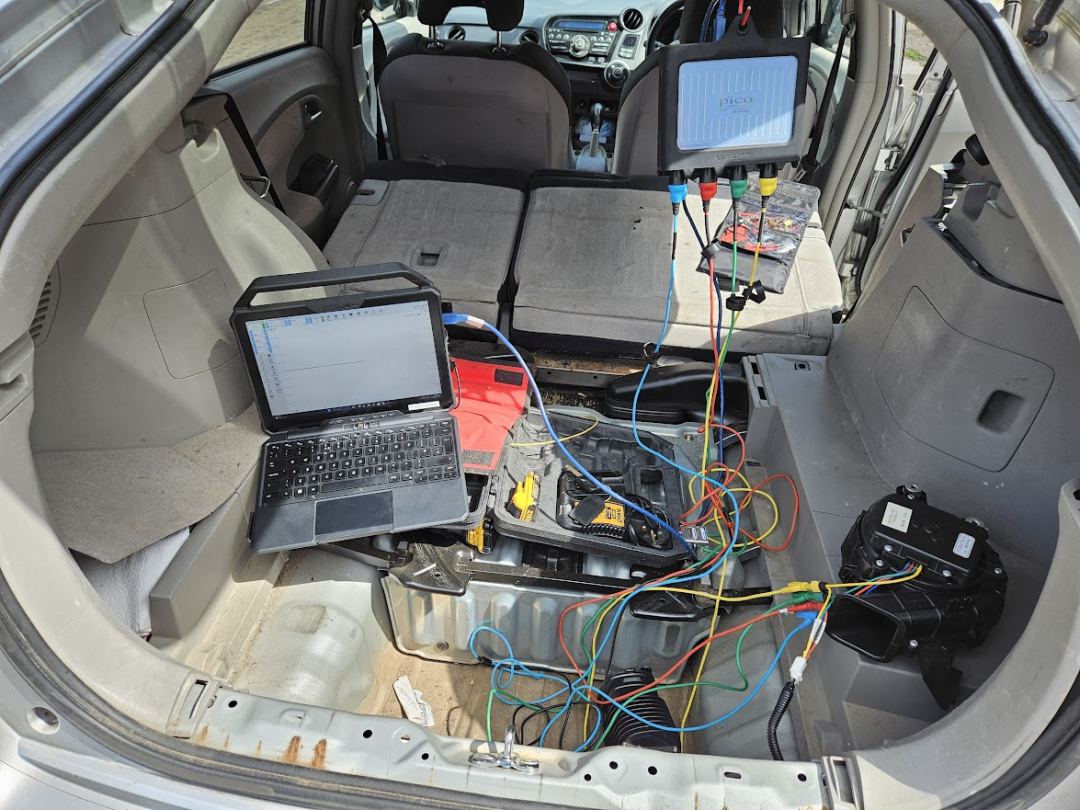

拆除風扇后蓋，使用通用引線將4個端子全部引出，接入Pico示波器，觀測各端子信號。

找到Pin4，發現它和53號保險絲是同一條線，使用電流鉗搭配保險絲延長線測量53號保險絲的電流信號。

圖2 示波器的連接

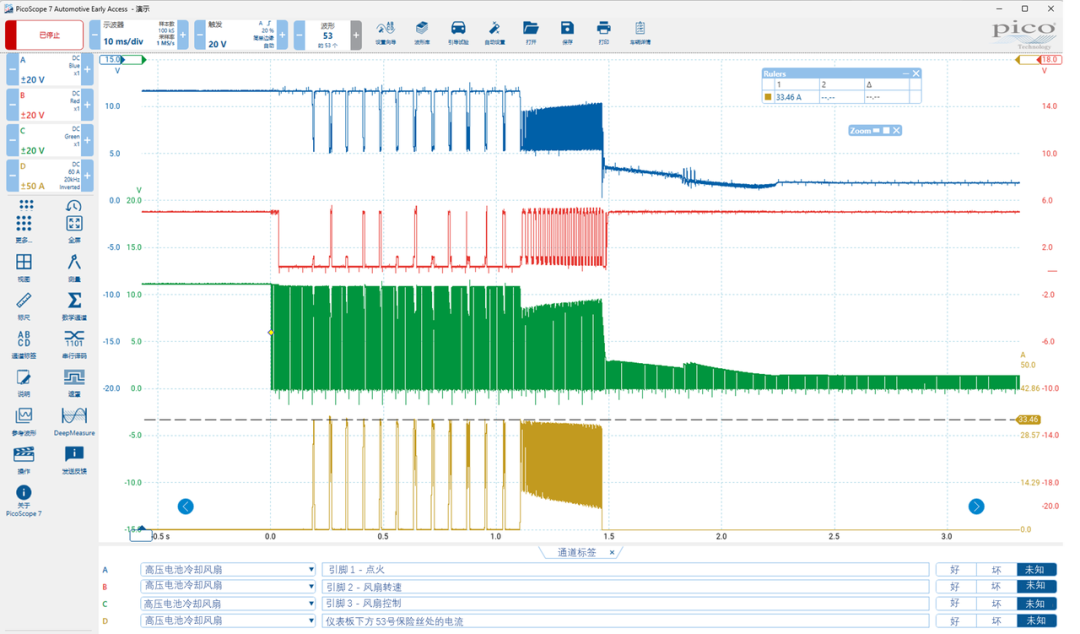

觀察波形可以發現，風扇啟動時存在明顯異常。

首先，藍色A通道所示的電源電壓被間歇性拉低。與此同時，黃色D通道顯示，風扇啟動電流的峰值高達33A。該電流值已遠超10A保險絲的熔斷限值，但由于電流呈脈沖形態，保險絲并未立即熔斷。而當電流持續維持在高位時，藍色A通道上的電源電壓出現下降，同時黃色D通道電流降至0A，表明保險絲最終熔斷。

結果可以表明：IPU風扇故障導致該回路的10A保險絲熔斷，又導致MPI模塊斷電，進而關閉DC/DC轉換器和高壓系統，引發警告燈和啟動問題。

圖3 風扇啟動時的相關波形

三相電機繞組測試

下一步是更換一個新的IPU冷卻風扇。

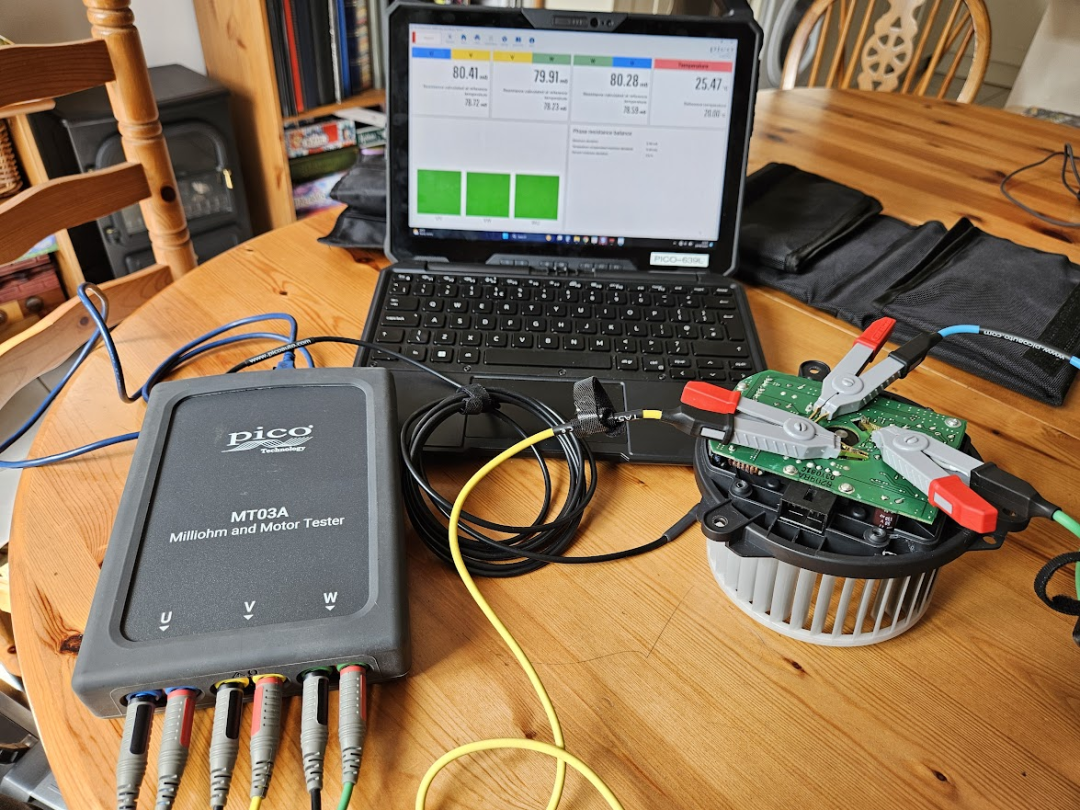

但在新風扇到貨之前，我們決定現拆開原來的IPU風扇模塊，查看原來的風扇模塊問題出在哪里。打開風扇蓋板，可以看到里面的無刷三相電機，于是使用MT03A 毫歐表和電機測試儀檢查是否存在相間短路問題。

可以看到，所有相位的阻值都在80毫歐左右。如果有某個相位被短路，我們相位之間應該會出現不平衡，但是并沒有。因此原本的IPU風扇模塊的問題出在電路板的某一個部分，可能是其中一個 MOSFET 發生了故障，導致短路。

圖4 使用毫歐與電機測試儀檢查三相電機

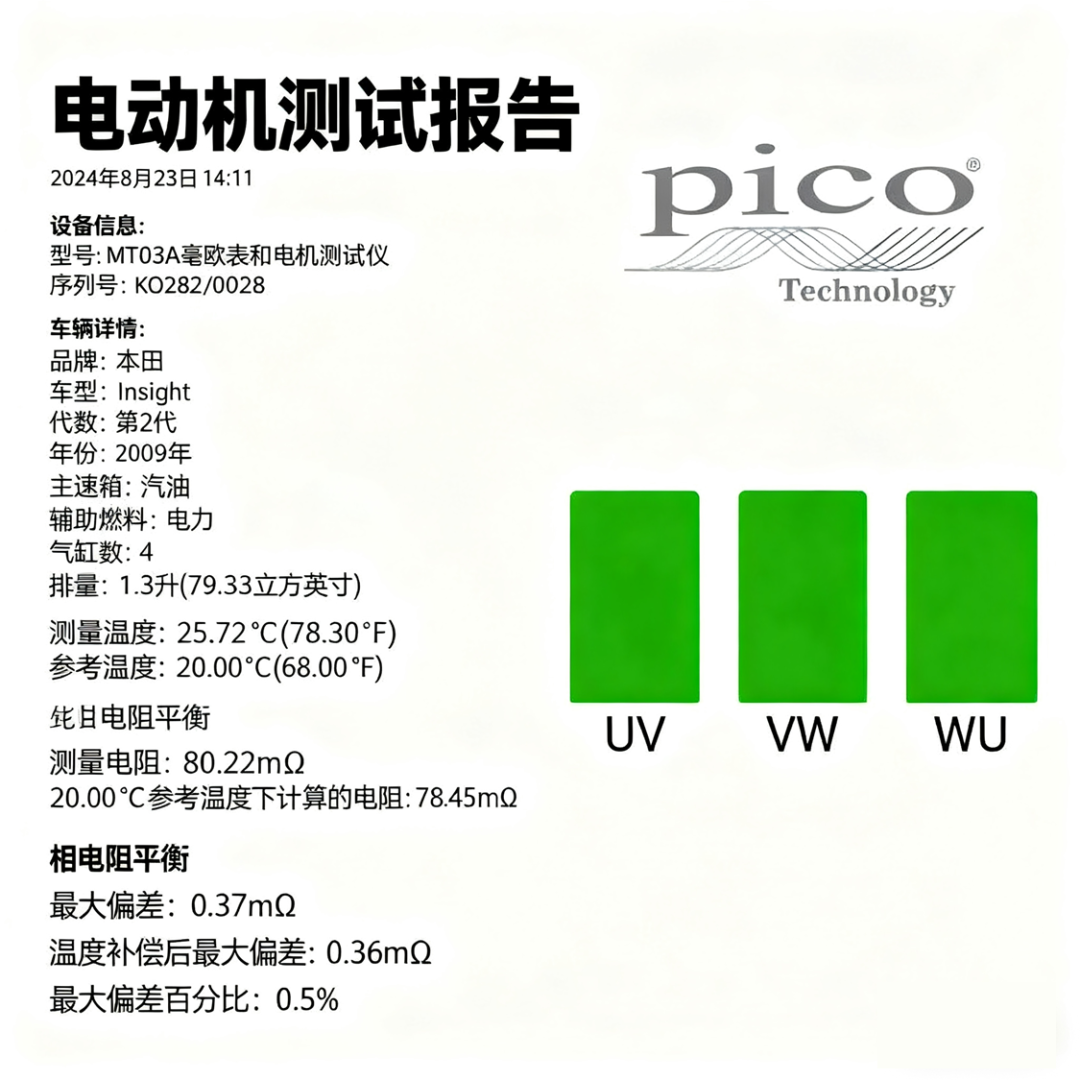

在拿到新的風扇后，我們也對繞組進行了快速測試，以確保一切正常。如圖，所有相位的阻抗均為80毫歐，可以正常安裝了。

圖5 對新風扇進行三相電機檢測

更換新的IPU風扇模塊后，再次進行驅動測試。

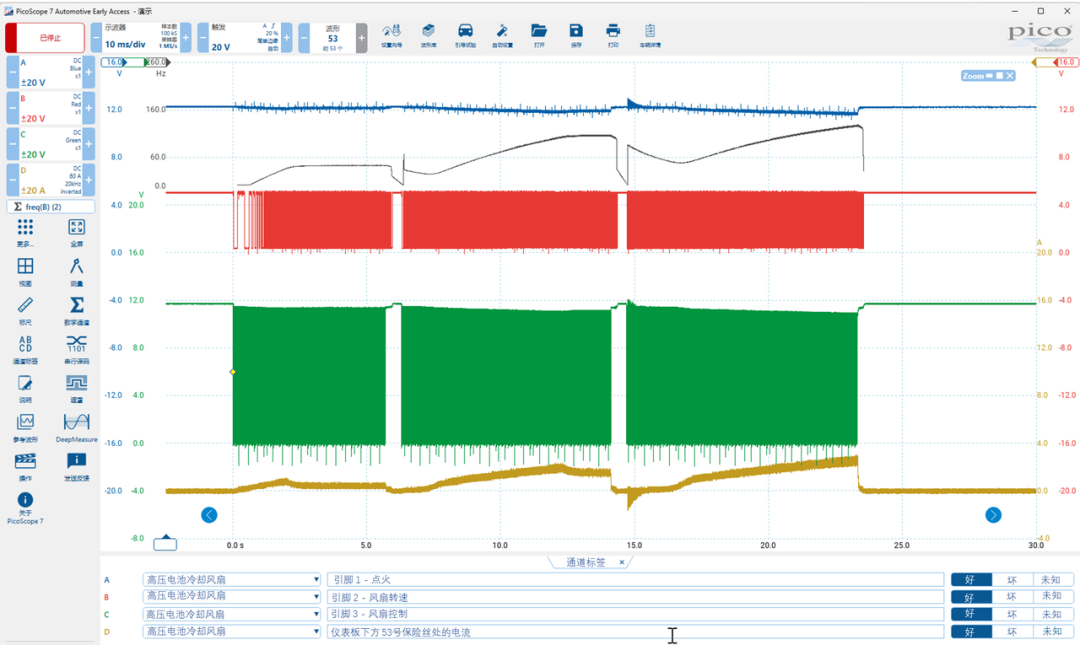

采取相同的設置，接上可重置保險絲，并使用診斷儀執行驅動動作測試。這次的測試可以順利完成，不再出現33A的電流峰值。電流在高速測試期間，也僅達到約3A。

圖6 更換新風扇后進行驅動測試

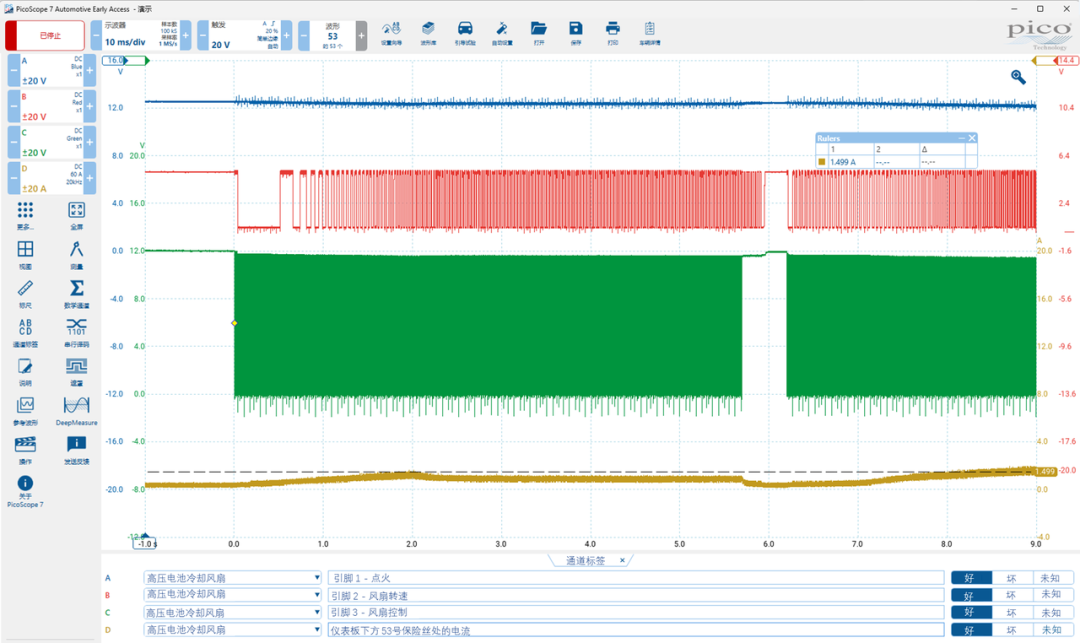

當然，診斷儀實際上以低速、中速和高速三個不同的速度運行驅動動作測試。調整時間基準后，我可以在一個屏幕上同時看到這三個速度。通過在紅色B通道（風扇速度輸出）添加頻率數學通道，我們可以觀察到速度的不同變化。

圖7 調整時基觀察低、中、高三個速度

清除故障碼后，安裝好正確的10A保險絲，車輛的12V蓄電池以14V的電壓正確充電，車輛一切正常，故障排除！
