一、項目背景與核心痛點

某大型智能物流中心占地10萬平方米，部署了超過200臺自動化設備，其中包括基于ModbusTCP協議的西門子PLC、研華工控機等主站設備，以及采用EtherCAT協議的高精度編碼器、智能儀表和協作機器人。由于協議不兼容，設備間通信存在諸多問題：

效率瓶頸：PLC下發分揀指令至EtherCAT機器人響應延遲達500ms，導致分揀線節拍混亂，單日吞吐量下降20%；

故障頻發：編碼器位置數據無法實時同步至HMI界面，設備異常需人工巡檢發現，平均故障停機時間長達1.5小時；

維護成本高：缺乏設備運行狀態數據支撐，預防性維護難以實施，設備年維修費用超300萬元。

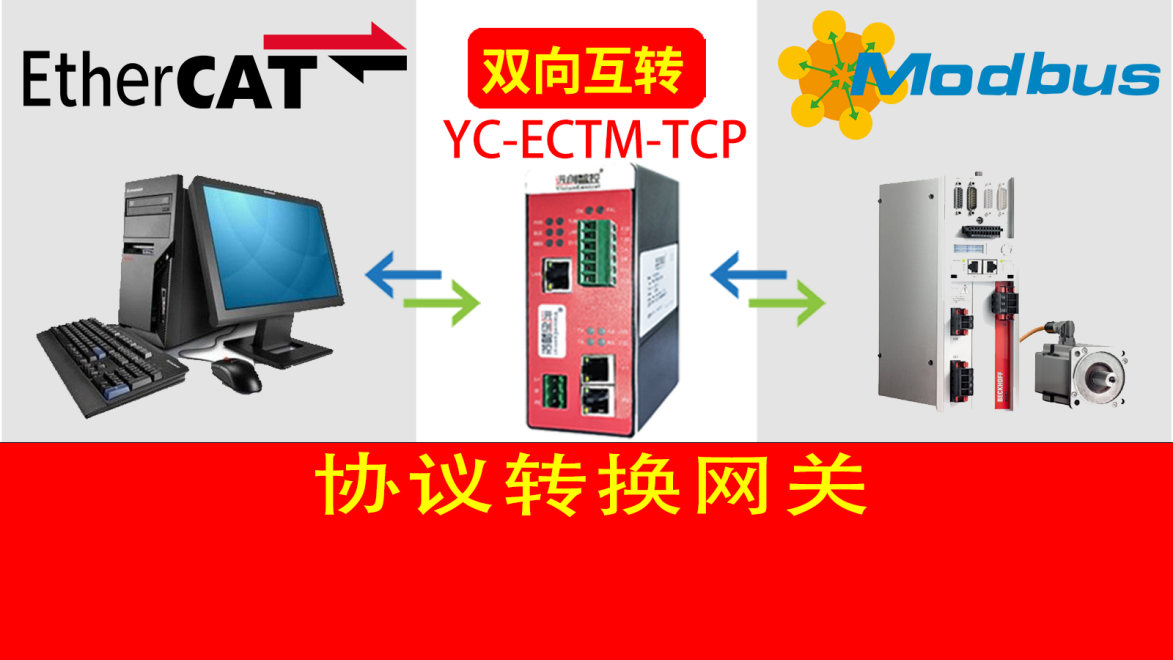

為突破協議壁壘，該物流中心引入遠創智控YC-ECTM-TCP協議轉換網關，構建設備間高效通信網絡。

二、技術方案與系統架構

（一）核心設備部署

項目部署15臺YC-ECTM-TCP網關作為協議轉換中樞：

EtherCAT側：作為主站連接120臺從站設備，支持100Mbps高速通信，周期刷新時間低至250μs；

ModbusTCP側：作為從站接入PLC、工控機，支持標準ModbusRTU/TCP協議，數據更新頻率達100次/秒。

現場設備層包含西門子S7-1500PLC、威綸通HMI等主站，以及倍福EL系列編碼器、ABB協作機器人等EtherCAT從站。網關通過雙以太網接口構建冗余網絡，確保數據傳輸穩定性。

（二）協議映射與數據交互

通過遠創智控專用配置軟件，實現雙向數據精準映射：

ModbusTCP轉EtherCAT：PLC下發的分揀任務指令（32位整型）實時轉換為機器人控制信號，響應延遲＜1ms；

EtherCAT轉ModbusTCP：編碼器位置數據（16位浮點型）、儀表運行參數等信息以10ms周期同步至HMI，支持歷史數據存儲與趨勢分析。

三、應用成效與技術價值

（一）核心功能落地

效率提升：網關實現指令與數據的毫秒級傳輸，分揀線吞吐量提升35%，單日處理包裹量增加至15萬件；

智能運維：設備振動、溫度等狀態數據經網關實時上傳至管理系統，AI算法提前72小時預測潛在故障，故障停機次數下降70%，維修成本降低40%；

柔性升級：支持即插即用的協議轉換，新設備接入時間從3天縮短至2小時，顯著提升物流系統靈活性。

（二）技術創新點

高速穩定：采用FPGA硬件加速技術，確保復雜工況下數據零丟包；

邊緣計算：內置數據濾波與異常檢測算法，減少無效數據傳輸，網絡負載降低60%；

兼容擴展：支持ModbusRTU/TCP、EtherCAT等10余種工業協議，可無縫對接WMS、MES系統。

四、行業應用與推廣價值

遠創智控YC-ECTM-TCP網關已在自動化立體倉庫、智能分揀中心等場景廣泛應用，具備顯著優勢：

低成本改造：保留原有設備，改造成本降低80%；

標準化部署：單網關支持64臺EtherCAT從站，適配不同規模物流項目；

生態賦能：為物流倉儲行業引入數字孿生、智能調度等高級應用提供通信基礎，推動行業向無人化、智能化方向發展。

未來，協議轉換網關模塊將在跨境物流、冷鏈倉儲等領域持續釋放技術潛力，成為物流行業數字化轉型的核心支撐。
