案例概況

客戶：海信日立

應用產品：宏集MSR165&175沖擊振動記錄儀

應用場景：中央空調設備長途運輸環境監測

01 合作背景

Background

青島海信日立空調系統有限公司是一家集中央空調系統設計、制造與服務于一體的領先企業。公司長期深耕變頻多聯機領域，憑借強大的研發實力與卓越的制造品質，持續引領行業技術發展。

海信日立的中央空調系統

在中央空調行業，運輸和存儲過程中產生的振動、沖擊、溫濕度變化，往往會對設備質量帶來潛在影響。

02 挑戰: 如何量化設備運輸與存儲風險

Challenges

中央空調產品體積大、結構復雜，在倉儲與運輸過程中容易受到振動、沖擊及環境變化的影響。若這些潛在問題無法被及時發現，可能導致外機銅管或鈑金件斷裂，從而引發退換貨與售后風險。

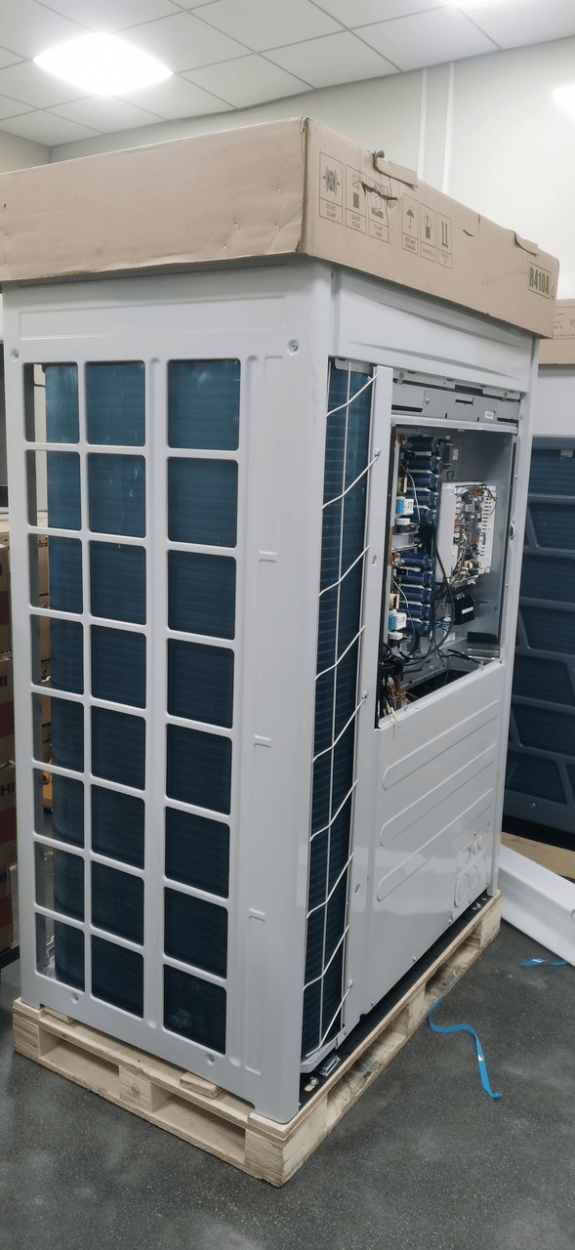

中央空調外機示意圖

據海信日立介紹，單臺外機退換成本可高達數萬元，若問題集中暴露，不僅帶來巨大的經濟損失，更會影響品牌形象與市場口碑。

為進一步減少由于運輸問題造成的意外損失，技術人員決定依據國家標準GB/T4857.23《包裝運輸包裝件隨機振動試驗方法》設計機組的出海運輸包裝。該標準用于評估包裝在隨機振動下的結構強度、封合可靠性及保護性能。如何監測運輸過程中機組實際受到的振動強度，并判斷是否超出標準要求，成為關鍵問題。

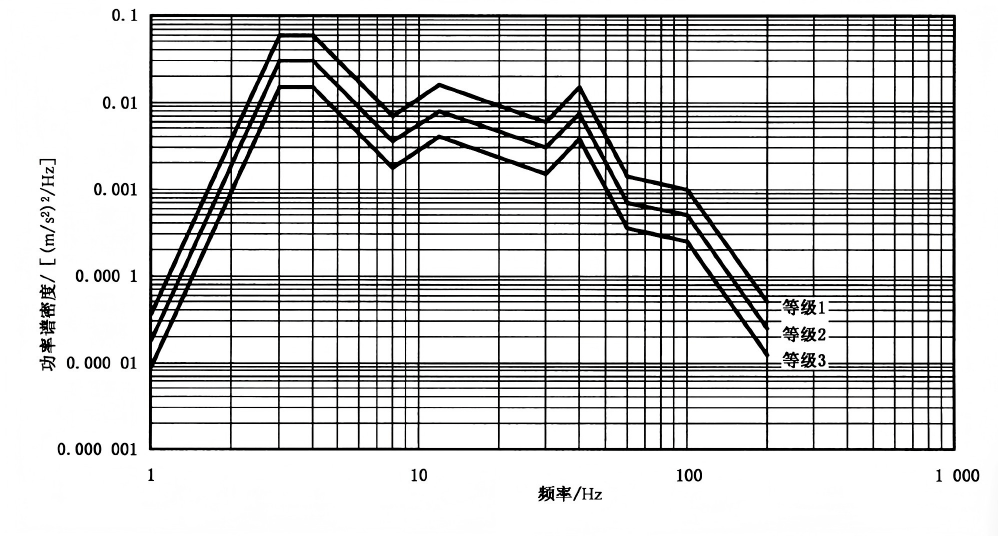

GB/T4857.23標準中公路運輸不同嚴酷水平下的頻譜功率密度曲線

產品在市場運輸過程中肯定會經歷顛簸、振動的情況，但實際運輸過程到底有多嚴酷，卻無具體數據進行量化。

——李工，海信日立硬件工程師

03 解決方案: 使用宏集MSR采集全程數據

Solutions

為科學評估并復現運輸過程中的應力情況，海信日立選擇使用宏集MSR165微型沖擊與振動記錄儀。該設備具備體積小巧、防水耐用、采樣頻率高、能耗低、續航長達6個月等優勢，非常適合用于長周期運輸測試。

在實際應用中，工程師將MSR165記錄儀固定在中央空調外機底部鈑金位置，全程采集運輸過程中的加速度、溫度、濕度等數據。

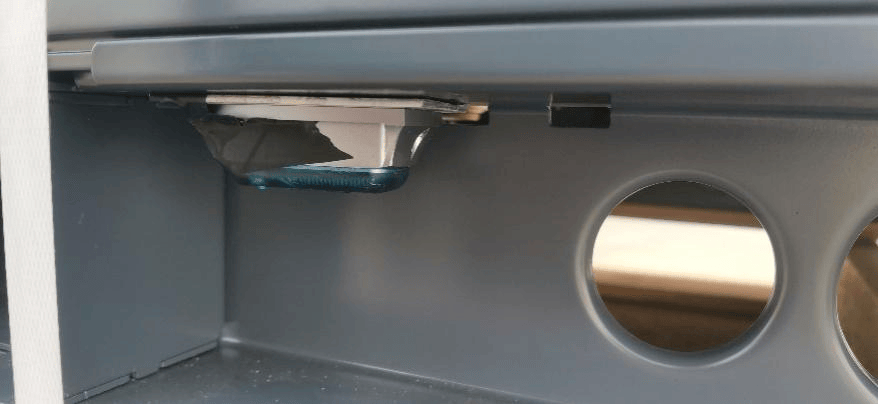

MSR165振動記錄儀安裝在機組貨物上

通過設置1.5g的采樣觸發閾值及400Hz的采樣頻率，設備可捕捉到完整的振動與沖擊信息。采集完成后，工程師利用配套MSR軟件進行數據分析，生成PSD（功率譜密度）曲線，并與國家標準PSD曲線對比，用于：

復現運輸過程和產品破損問題（如銅管斷裂、鈑金損傷等）；

驗證新品設計合理性；

優化包裝與結構設計；

建立運輸環境標準模型。

此外，宏集MSR振動記錄儀還可同步采集溫濕度數據，幫助團隊優化倉儲與運輸?shù)沫h(huán)境要求。

04 成果: 降低風險,優化設計,節省成本

Effects

借助宏集MSR165振動記錄儀的高精度監測與可視化數據分析，海信日立得以在新品階段提前發現設計隱患，并對結構與包裝方案進行有針對性的優化。該舉措顯著提升了產品可靠性與運輸安全性，每年可為企業節省約200萬元的市場不良損失。

同時，通過科學的數據支撐，產品開發流程更加高效，質量控制體系更加完善，也進一步增強了客戶對品牌的信任度。

MSR165與市場上其他數據記錄器相比，具有 更高的采樣頻率、更準確的數據，可滿足長周期采集的需求。通過精準的數據、完善的數據處理軟件，可得出非常專業且準確的PSD頻譜。

——李工，海信日立硬件測試工程師

05 選擇宏集MSR的理由

Reasons to Choose MSR

海信日立最初通過宏集分享的振動沖擊案例了解到該產品。在對比測試中，團隊發現國產同類設備體積較大、存儲容量小、數據精度不足，無法滿足長期運輸監測的需求。而宏集MSR165振動記錄儀以其瑞士制造的高精度、高可靠性、小體積與出色續航性能，最終贏得了海信日立測試團隊的認可。

01 體積小巧緊湊，多參數記錄

MSR165微型沖擊與振動記錄儀體積僅39×23×72毫米、重量約64克，能在緊湊空間內實現高達1600次/秒的加速度采樣率，分辨率達13位。設備內置高分辨率三軸加速度傳感器，同時集成多傳感器功能，不僅能精確記錄沖擊與振動，還可同步監測溫度、濕度、壓力和光照強度等環境參數。其內置存儲器可保存超過200萬條測量數據，足以支持一萬次以上的沖擊測量，為長周期、高精度的數據采集提供可靠保障。

02 高精度原始加速度采集

普通沖擊記錄儀往往只能在超閾值時刻記錄短暫的加速度曲線，采樣點有限，難以將時域數據轉化為頻域數據，從而無法進行功率譜分析。而MSR165振動記錄儀以高頻采樣率（最高1600Hz）連續采集加速度數據，完整保留運輸或測試全過程的原始時域信號。

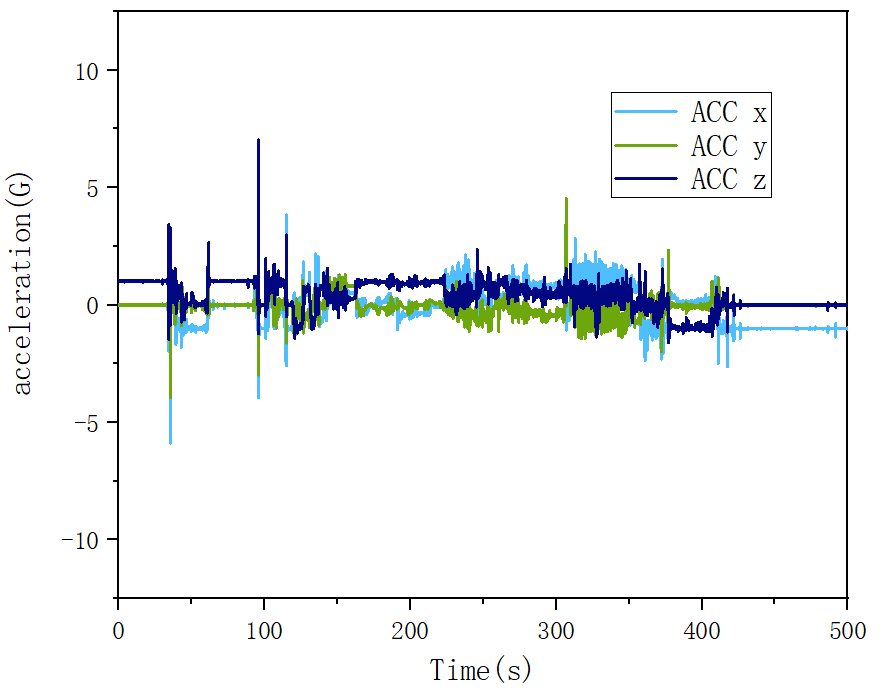

宏集MSR165振動記錄儀測量加速度時域示意圖

03 高階頻譜計算

宏集MSR165振動記錄儀不僅能記錄振動的原始時域數據，還可通過傅里葉變換等算法生成振動的相位、振幅、功率與功率譜密度（PSD）等頻域曲線。

通過與國家標準功率譜要求進行對比，用戶可以定量評估包裝設計的合理性與運輸安全性，從經驗判斷升級為數據驅動的科學決策。這讓MSR165成為實驗室與實際運輸測試之間的橋梁。

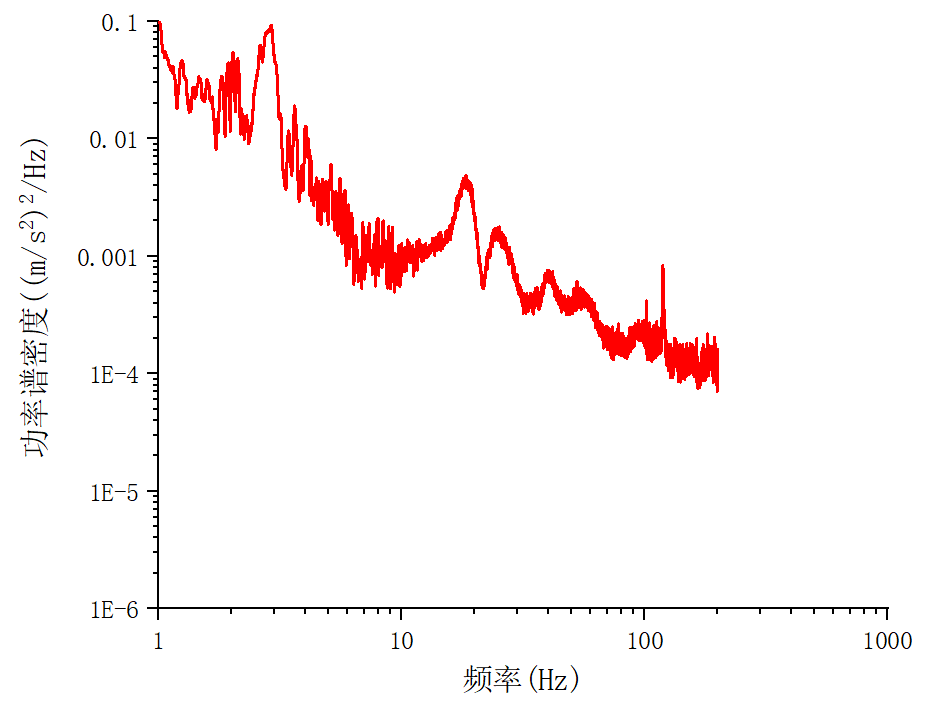

宏集MSR165振動記錄儀所測得的功率譜密度曲線

04 智能化數據分析軟件支持

面對高頻采樣帶來的海量數據，MSR系列同樣在軟件層面提供了優化方案。例如，MSR175采用“超閾值事件記錄”模式，僅記錄超出安全范圍的關鍵數據，避免冗余信息，大幅提高數據處理效率。同時配套一鍵式數據分析軟件，用戶可快速生成報告與可視化曲線，節省后期處理時間，實現從采集到分析的高效閉環。

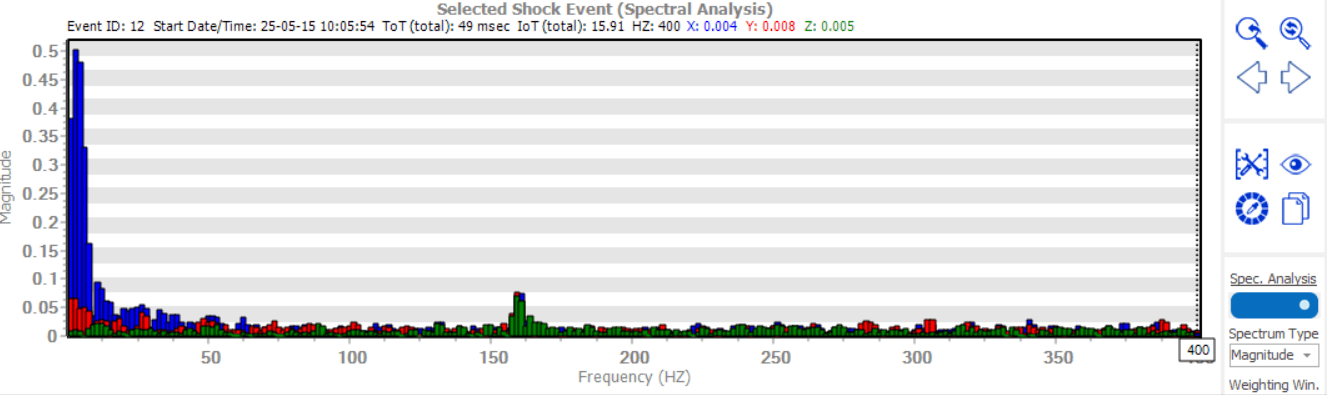

宏集MSR175沖擊記錄儀的快速數據分析界面

案例總結

作為業內變頻多聯空調系統的領航者，青島海信日立始終堅持以技術創新保障產品可靠性。通過引入宏集MSR165沖擊微型振動記錄儀，海信日立成功構建了一套科學的數據監測體系，實現了對設備運輸環境的精準量化與產品設計的持續優化。

宏集MSR沖擊振動記錄儀可為物流運輸、軌道交通、電力能源、工業自動化等領域提供高精度、可靠的沖擊振動監測解決方案，并已廣泛應用于全球多項基礎設施項目，助力客戶實現從數據感知到深度洞察的跨越發展。
