差示掃描量熱法（DSC）通過監(jiān)測高分子材料在程序升溫過程中的熱焓變化，實(shí)現(xiàn)對交聯(lián)度的定量分析。其基本原理基于交聯(lián)反應(yīng)的熱效應(yīng)特性：未交聯(lián)的線性高分子鏈在固化過程中會(huì)釋放特定的反應(yīng)熱（ΔH），而完全交聯(lián)后的材料則無此放熱峰。通過對比未交聯(lián)樣品的總反應(yīng)熱（ΔH?）與部分交聯(lián)樣品的剩余反應(yīng)熱（ΔH?），可準(zhǔn)確計(jì)算交聯(lián)度（G），公式如下： G=(ΔH?-ΔH?)/ΔH?×100%。

一、實(shí)驗(yàn)的操作步驟

1、測量儀器：DZ-DSC400C差示掃描量熱儀

2、制樣要求：從樣品中剪取10-20mg均勻試樣，厚度不超過0.5mm，確保熱傳導(dǎo)均勻。光伏某膠膜等薄膜樣品需用潔凈刀片切成方片，避免手指接觸污染。

3、預(yù)處理?xiàng)l件：樣品需在干燥器皿中干燥6小時(shí)以上（溫度60±2℃），去除水分及揮發(fā)性雜質(zhì)。橡膠類樣品需經(jīng)溶劑萃?。ㄈ缂妆剑┮韵鏊軇└蓴_。

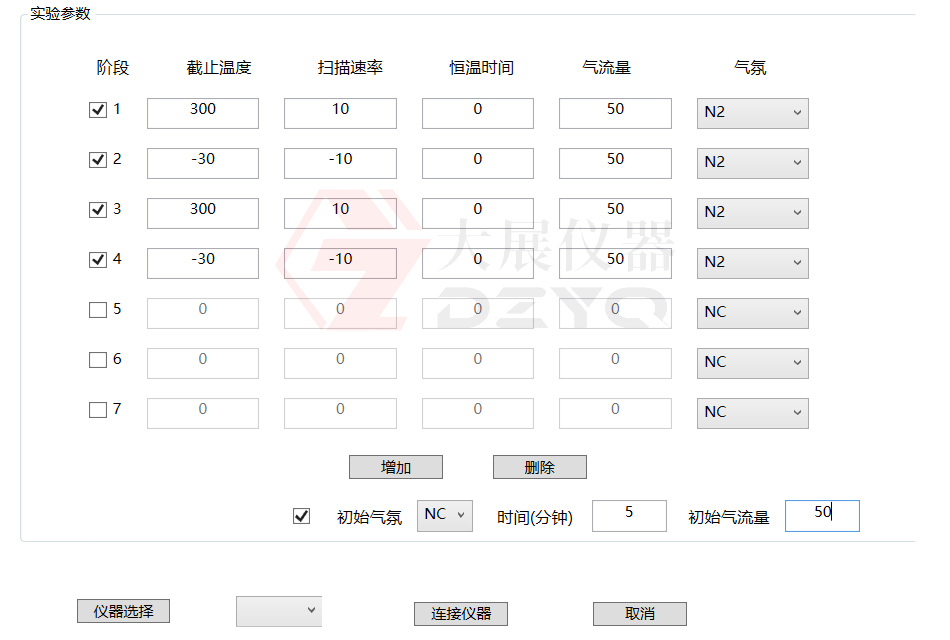

4、實(shí)驗(yàn)參數(shù)設(shè)置：

注：首次升溫用于消除熱歷史，第二次升溫用于測定剩余反應(yīng)熱ΔH?。

5、圖譜分析：

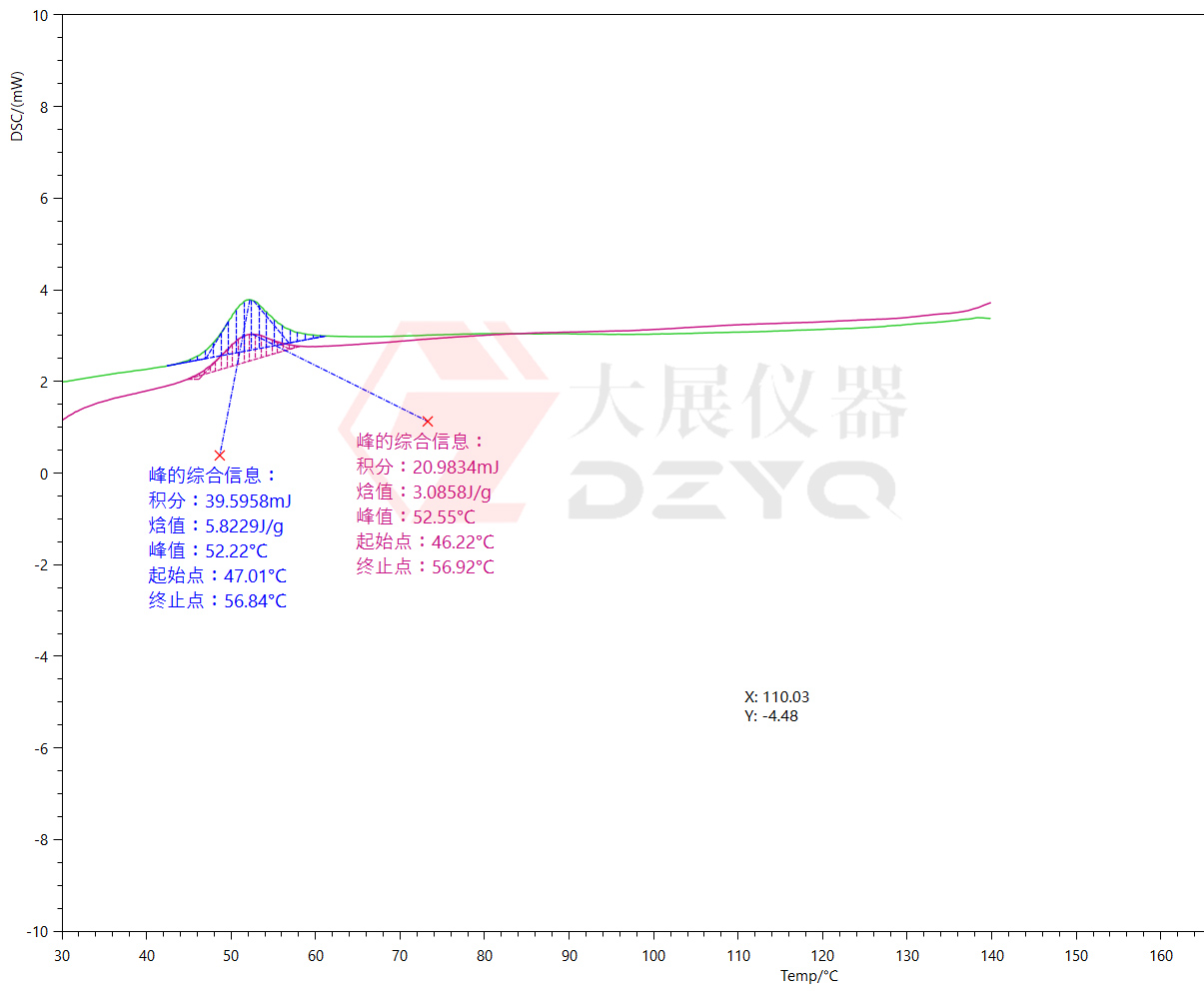

5.1熱流曲線解析：通過DSC曲線積分計(jì)算焓變值，積分區(qū)間需覆蓋完整放熱峰。例如膠膜的交聯(lián)放熱峰通常出現(xiàn)在30-60℃區(qū)間。

5.2交聯(lián)度計(jì)算實(shí)例：光伏膠膜樣品測試得ΔH?=5.822J/g（未交聯(lián)），ΔH?=3.045J/g（交聯(lián)后），則交聯(lián)度G=(5.822-3.045)/5.822×100%=47.69%。
