STMicroelectronics ESDAxWY汽車雙線單向ESD保護是瞬態電壓抑制器 (TVS)，設計用于在惡劣環境中保護敏感電子產品。 這些TVS二極管可防止因電氣過應力 (EOS)、雷電浪涌和ESD而造成的損壞或閉鎖，且不會產生老化效應或性能漂移。憑借這些保護特性，STMicroelectronics ESDAxWY器件可以有效替代針對電壓調節進行了優化的MOV（金屬氧化物壓敏電阻器）、MLV（多層壓敏電阻器）或齊納二極管。ESDAxWY是高可靠性和高品質系統的理想選擇。這些元器件采用小型SOT323-3L (Jedec SC-70) 2.1mm x 2.0mm封裝，適合用于空間受限的應用。

數據手冊：*附件：STMicroelectronics ESDAxWY汽車單向ESD保護數據手冊.pdf

特性

• 符合AEC-Q101標準并具有PPAP功能
• 雙線單向ESD和EOS保護
• VRM漏電流非常低 (IR <50nA)
• 峰值脈沖功率高達290W (8/20μs)
• 高ESD保護等級，高達30kV
• 快速導通和低鉗位電壓
• 最高工作結溫：+175 °C
• SOT 323-3L封裝
• 符合RoHS ECOPACK2指令的元器件
• 符合：
  • J-STD-020 MSL 1級和UL 94-V0
  • IPC7531占位面積和JEDEC注冊封裝
  • ISO 10605：C = 150pF，R = 330?，±30kV（空氣放電和接觸放電）
  • ISO 10605：C = 330pF，R = 330?，±30kV（空氣放電和接觸放電）
  • ISO 7637-3
    • 脈沖3a：-150V，脈沖3b：+150V
    • 脈沖2a：±85V

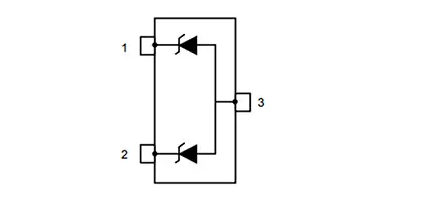

引腳布局

STMicroelectronics ESDAxxWY系列汽車級單向ESD保護器件技術解析?

?核心特性與設計優勢?

ESDAxxWY系列是STMicroelectronics推出的汽車級雙通道單向瞬態電壓抑制器（TVS），專為嚴苛環境設計，具有以下核心特性：

• ?高可靠性認證?：通過AEC-Q101認證，支持PPAP流程，符合ISO 10605（±30 kV ESD防護）、ISO 7637-3（抗脈沖干擾）等汽車電子標準。
• ?卓越性能參數?：
  • 極低漏電流（VRM下IR < 50 nA）
  • 峰值脈沖功率達290 W（8/20 μs波形）
  • 快速響應時間與低鉗位電壓（ESDA14WY典型值17.5V@16A）
• ?小型化封裝?：SOT323-3L（2.1×2.0 mm），適合空間受限的汽車電子應用。

?典型應用場景?

該系列器件可替代MOV壓敏電阻或齊納二極管，適用于以下場景：

1. ?車載電子保護?：
   • MCU、DSP低速數據線及電源線ESD防護
   • MOSFET柵極保護（如電機驅動電路）
   • 按鍵開關、音頻線路抗干擾
2. ?通信接口防護?：I2C、SPI等總線接口的瞬態電壓抑制。

?關鍵電路設計要點?

1. ?引腳配置?：

   引腳號	功能	說明
   1	I/O1	ESD保護陰極1
   2	I/O2	ESD保護陰極2
   3	GND	公共陽極（接地）

2. ?布局建議?：

   • ?電源濾波?：在TVS器件輸入端就近布置低ESR電容（如100nF陶瓷電容）。
   • ?對稱布線?：保護線路的PCB走線需平衡阻抗，避免因不對稱布局導致防護失效。
   • ?散熱設計?：利用接地銅箔增強散熱，確保高溫環境下性能穩定（Tj max: 175°C）。

• 封裝與生產指南?

• ?封裝細節?：SOT323-3L符合JEDEC SC-70標準，焊盤設計推薦采用IPC-7351標準 footprint。
• ?焊接工藝?：
  • 回流焊溫度曲線峰值240-245°C，持續時間60秒（O?濃度<500 ppm）。
  • 鋼網開孔厚度建議75-125 μm，錫膏顆粒尺寸20-38 μm（IPC-J-STD-005）。

?選型對比?

?注?：本文基于STMicroelectronics DS14779 Rev1數據手冊（2024年9月版）編寫，具體參數以官方最新文檔為準。
