該DRV10964是一款集成功率MOSFET的三相無傳感器電機驅動器。它 專為高效、低噪音、低外部元件數量的電機而設計 驅動應用程序。專有的無傳感器無窗 180° 正弦控制方案提供 超靜音電機驅動性能。DRV10964包含智能鎖檢測功能， 結合其他內部保護電路，確保安全運行。DRV10964是 采用熱效率高的 10 引腳 USON 封裝，帶有裸露的導熱墊。
*附件：drv10964.pdf

特性

• 專有的無傳感器無
  窗口 180° 正弦控制方案
• 輸入電壓范圍 2.1 至 5.5 V
• 500mA 輸出電流
• 睡眠模式下的低靜態電流為15 μA（典型值）
• 總驅動器 H+L Rdson 小于 1.5 Ω
• 電流限制和短路電流保護
• 鎖檢測
• 抗電壓浪涌 （AVS）
• UVLO的
• 熱關斷

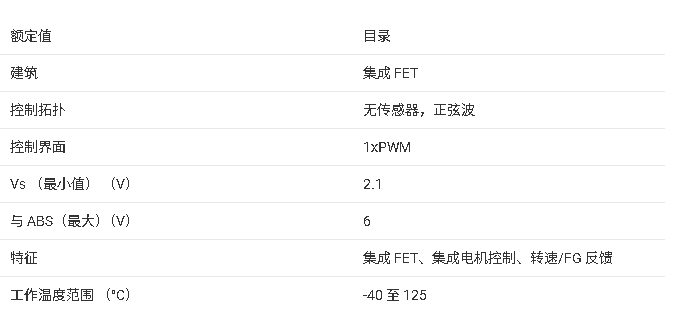

參數

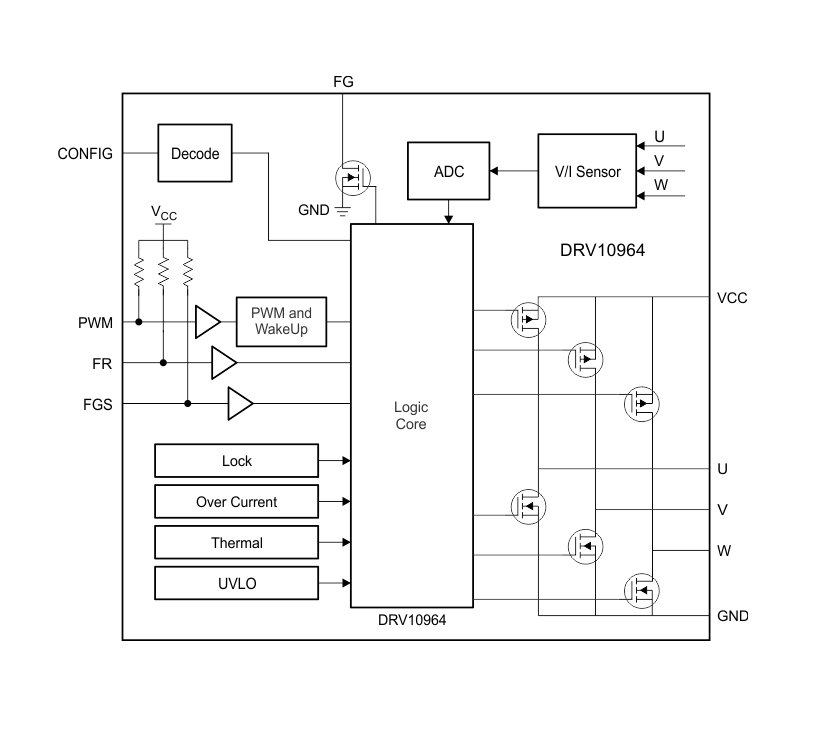

方框圖

?1. 產品概述?
DRV10964是德州儀器（TI）推出的5V三相無傳感器正弦波BLDC電機驅動器，集成功率MOSFET，專為高效、低噪聲、低外部元件數的電機驅動應用設計。核心特點包括：

• ?電壓范圍?：2.1V至5.5V輸入，兼容低電壓系統。
• ?輸出能力?：500mA持續電流，總驅動電阻低于1.5Ω。
• ?低功耗?：睡眠模式靜態電流僅15μA（典型值）。
• ?控制方案?：專利無傳感器180°正弦波控制，實現超靜音運行。

?2. 關鍵特性?

• ?驅動模式?：支持正弦波控制，優化電機效率與噪聲性能。
• ?保護功能?：
  • 電流限制與短路保護
  • 轉子鎖定檢測
  • 抗電壓浪涌（AVS）
  • 欠壓鎖定（UVLO）及熱關斷
• ?接口配置?：PWM調速、FG速度反饋、FR方向控制、CONFIG引腳設置切換閾值。

?3. 應用場景?

• 筆記本CPU散熱風扇
• 游戲機散熱風扇
• ASIC芯片冷卻系統

?4. 技術細節?

• ?封裝?：10引腳USON（3mm×3mm），帶散熱焊盤。
• ?控制算法?：
  • 初始速度檢測（ISD）與轉子對齊（Align）
  • 開環到閉環平滑切換（可配置閾值）
• ?保護機制?：
  • 5種鎖定檢測方案（如頻率溢出、BEMF異常等）
  • 短路過流保護（ISHT）
  • 溫度保護（TSD=160°C，遲滯10°C）

?5. 典型應用電路?

• 外部僅需2.2μF VCC濾波電容和100kΩ配置電阻。
• 支持FG引腳輸出電機轉速信號（可選每極對或每電周期脈沖）。

?6. 文檔結構?

• ?功能框圖?：詳細展示邏輯核心、MOSFET驅動及保護模塊。
• ?電氣參數?：涵蓋絕對最大額定值、ESD等級、熱阻（RθJA=40.9°C/W）。
• ?應用曲線?：提供啟動、開環/閉環切換等實測波形圖。

?7. 設計支持?

• 提供調諧指南（Tuning Guide）優化電機參數。
• 布局建議：強調散熱焊盤連接與低噪聲布線。

該文檔為工程師提供從選型到實現的完整參考，適用于需低噪聲、高效率的小型BLDC電機驅動場景。
