這個電控界的MOS管，但想讓它聽話，還得靠驅動電路！整理了 4 種常用方案：

直接驅動：使用微控制器或邏輯門直接連接MOS管的柵極。

推挽驅動：采用NPN和PNP三極管（或NMOS/PMOS）組成推挽結構，分別負責快速充放電柵極電容。

隔離驅動：通過光耦傳遞信號或變壓器磁耦合，實現電氣隔離，適合高壓場合。

專用驅動芯片：集成推挽輸出、電平轉換、死區控制等功能。

關鍵設計考慮

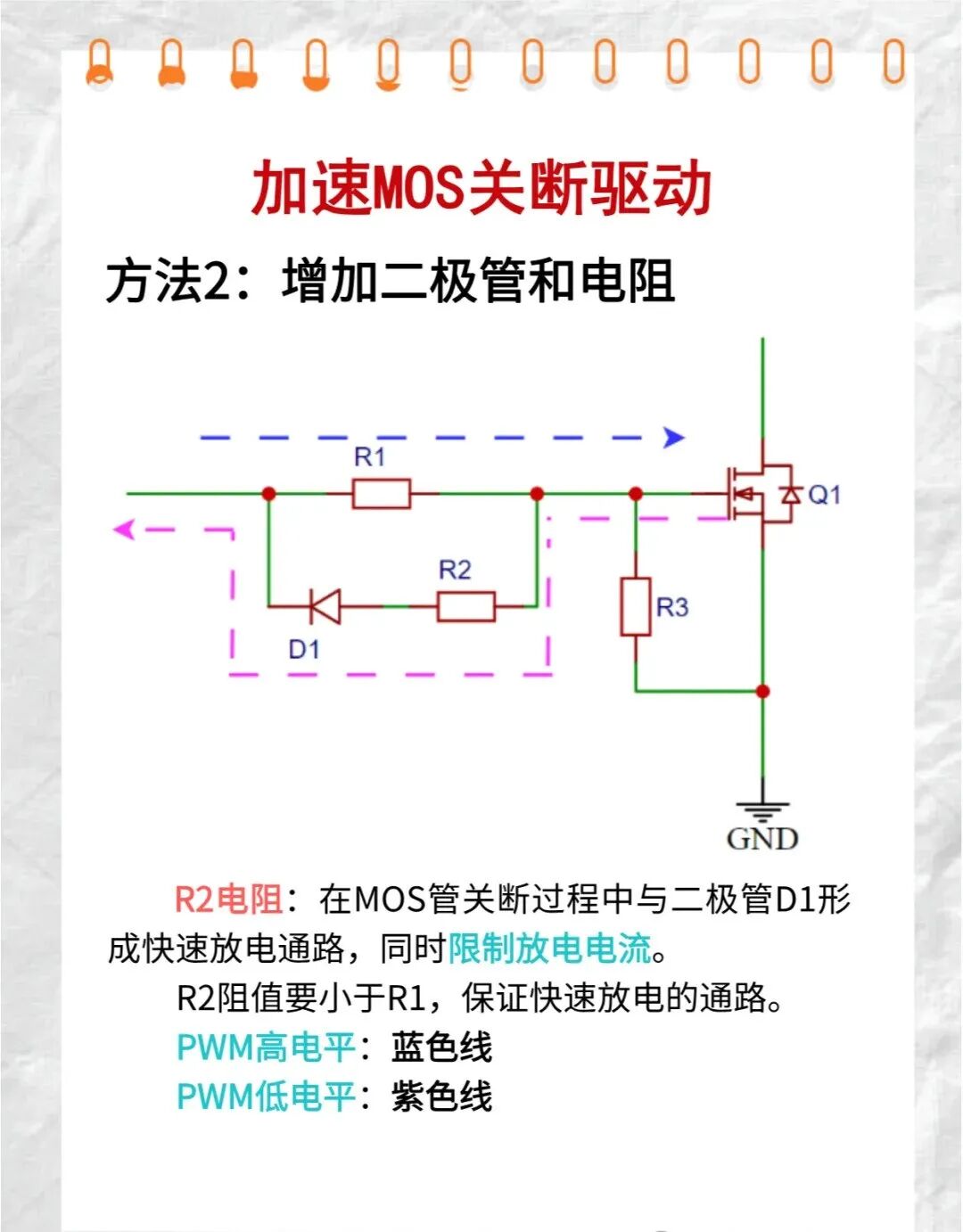

柵極電阻：調節開關速度，平衡EMI與損耗。

布局布線：減少寄生電感，防止振蕩和電壓尖峰。

保護電路：加入TVS二極管或穩壓管防止過壓。

總而言之：選擇合適的驅動電路需綜合考慮功率等級、開關頻率、隔離需求及成本等因素，確保MOS管高效可靠工作。

驅動電路分類

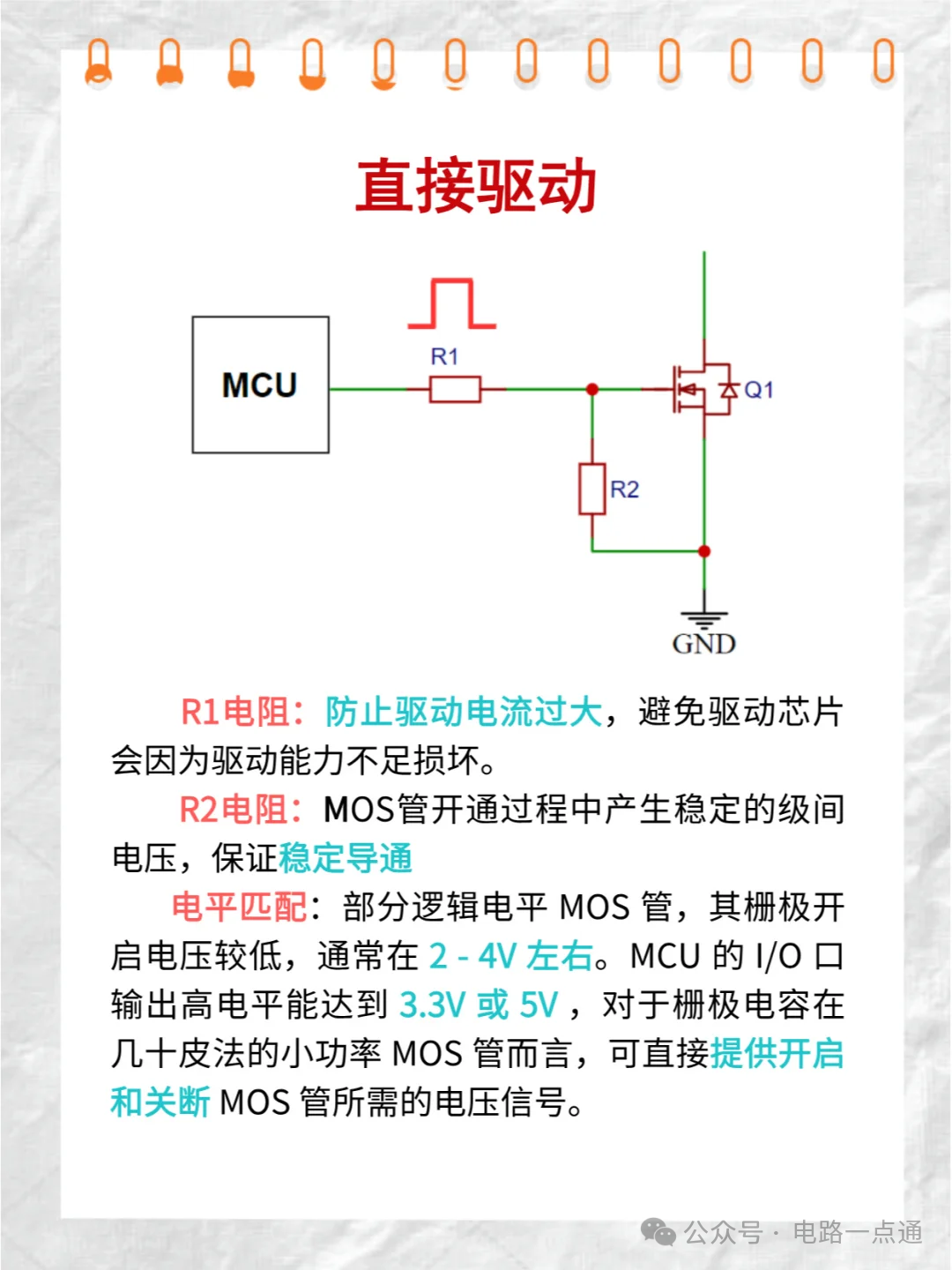

直接驅動

原理:使用微控制器或邏輯門直接連接MOS管的柵極。

優點:結構簡單，成本低。

缺點:驅動電流有限，可能導致開關速度慢、

損耗大適用場景:低功率、低頻率應用，如小信號開關。

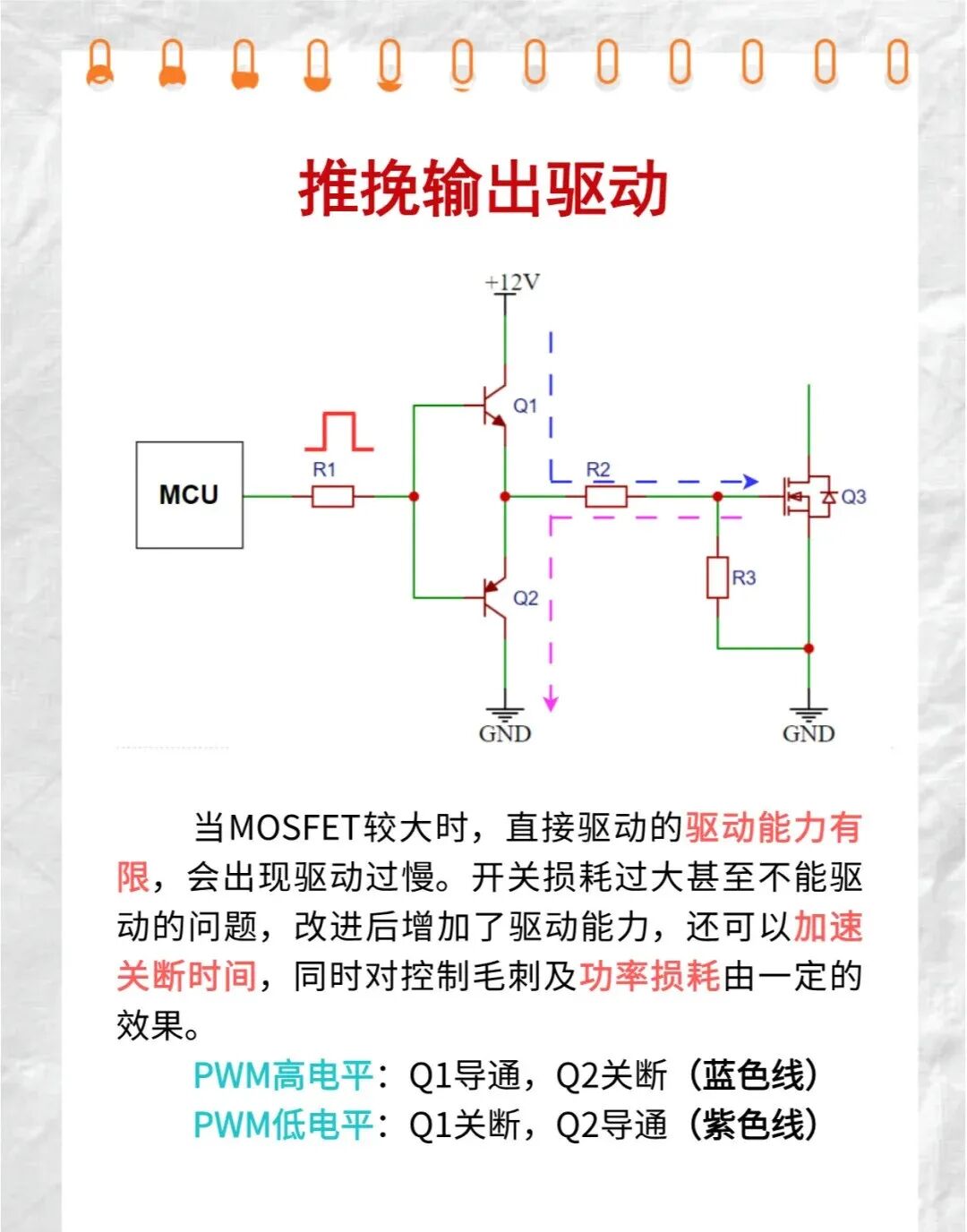

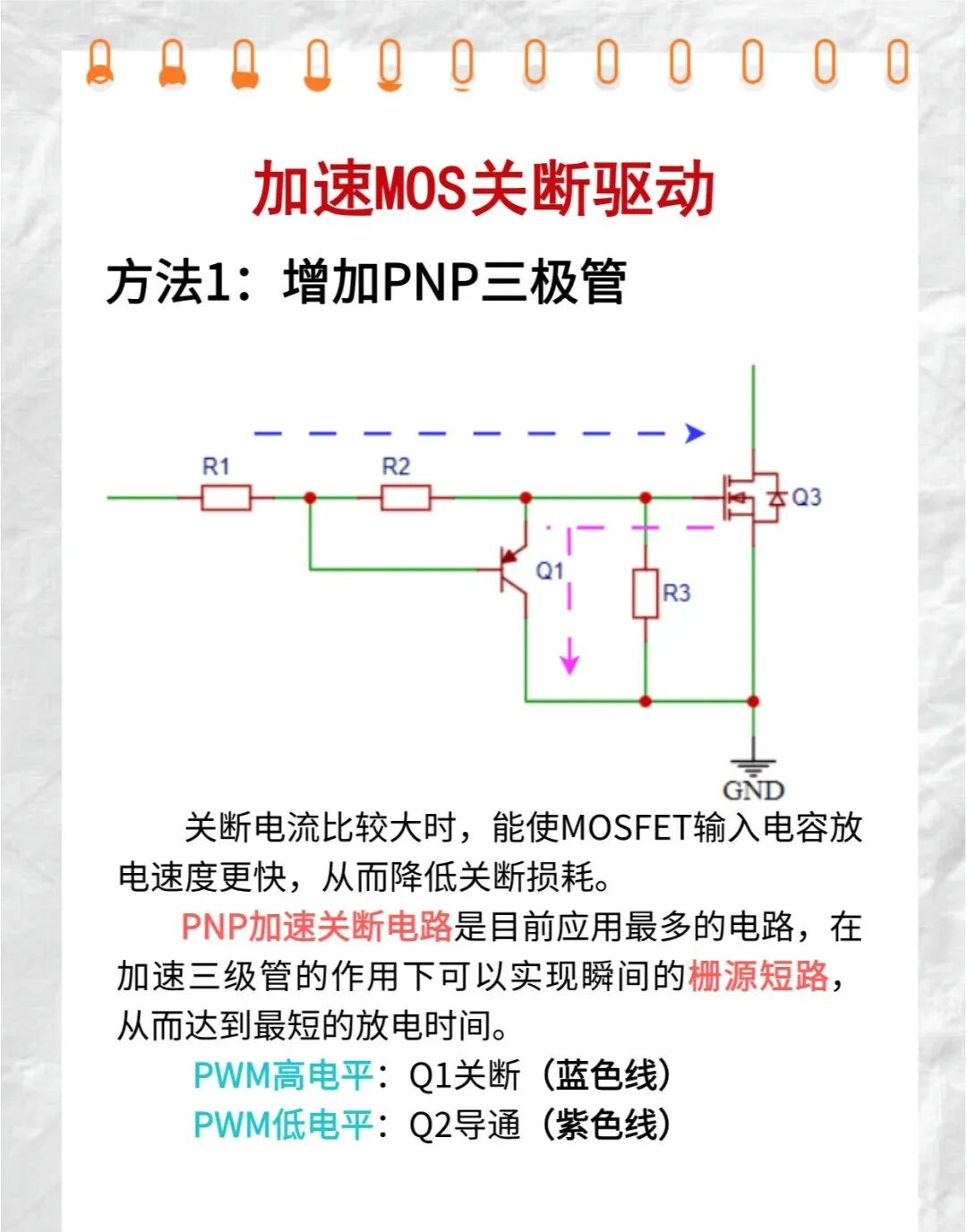

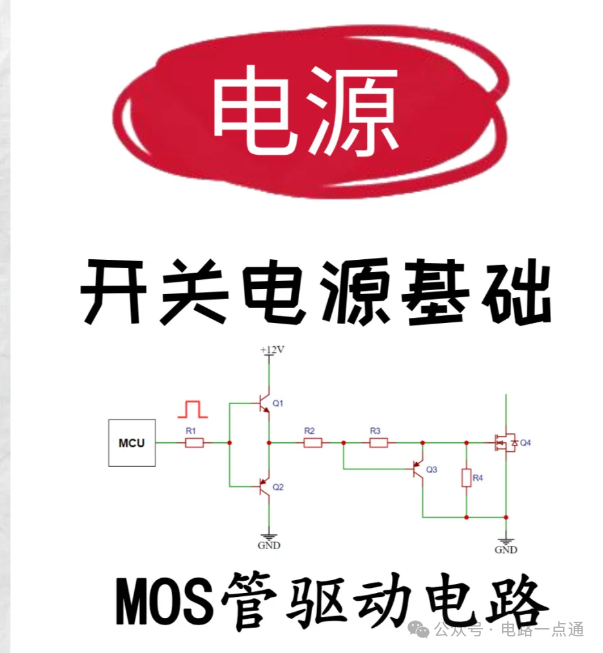

推挽驅動

原理:采用NPN和PNP三極管(或NMOS/PMOS)組成推挽結構，分別負責快速充

放電柵極電容。優點:提升開關速度，減少損耗，驅動能力強

缺點:驅動電流受限于三極管或MOS管的參數，大功率場景需額外優化。

應用:中等功率開關電路，如電機控制。

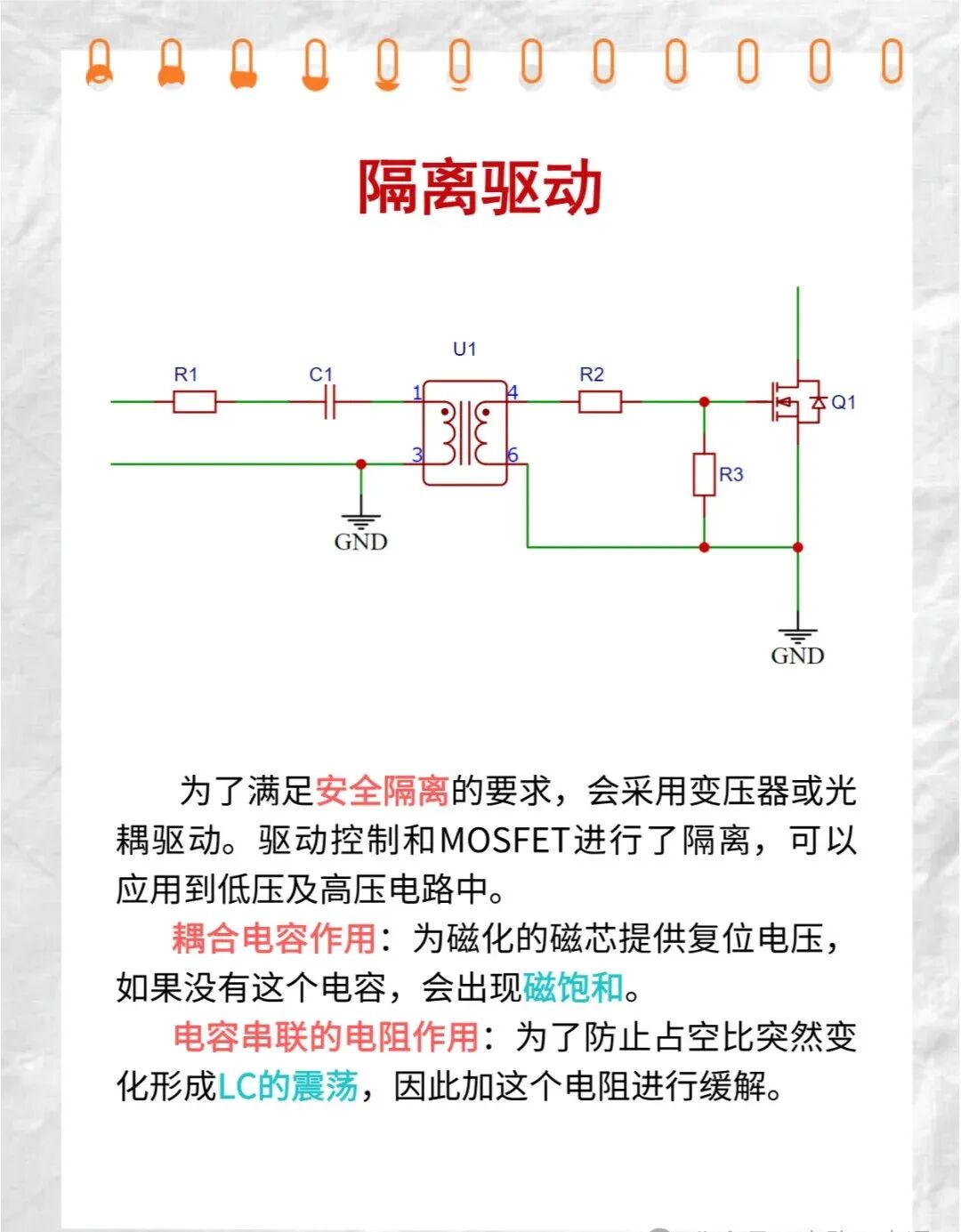

隔離驅動

光耦隔離:通過光耦傳遞信號，實現電氣隔離，

變壓器隔離:利用磁耦合傳遞能量，支持高頻應用，需注意磁芯飽和問題。

優點:電氣隔離，安全性高。

缺點:光耦傳輸延遲較大，不適用于高頻開關，磁芯變壓器占用PCB面積，難以小型化。應用:逆變器、離線電源等高壓系統。

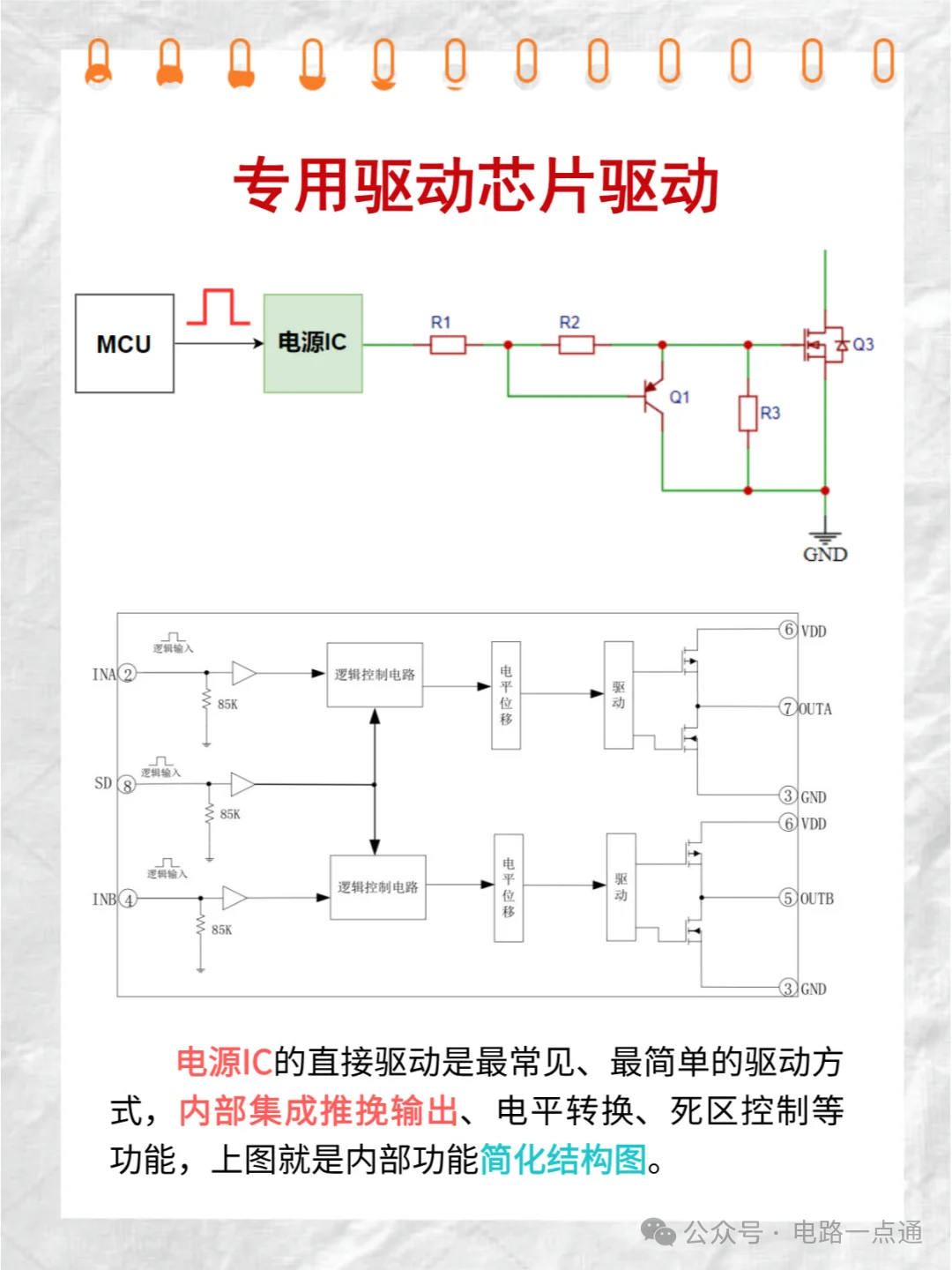

專用驅動芯片

原理:集成推挽輸出、電平轉換、死區控制等

功能。優點:簡化設計，提供高驅動電流和保護功能。

缺點:不同芯片支持的電壓范圍、死區時間配置可能受限，需匹配需求。

應用:半橋/全橋拓?fù)?、大功率開關場景。
