STMicroelectronics STEVAL-AETKT3V1評估套件用于演示具有集成過流保護功能的TSC200、TSC201和TSC202電流檢測放大器的性能。這些放大器支持高側和低側配置，用于電流檢測。STEVAL-AET31V1B是一款與各種子板兼容的母板，用于不同增益配置。STEVAL-AET32V1B是一款配有TSC200放大器的子板，增益為20。STEVAL-AET33V1B是一款配有TSC201放大器的子板，增益為50。STEVAL-AET34V1B是一款配有TSC202放大器的子板，增益為100。TSC20x系列放大分流電阻兩端的電壓，以提供精確的電流測量。

數據手冊：*附件：STMicroelectronics STEVAL-AETKT3V1 評估套件數據手冊.pdf

特性

• 寬共模電壓范圍：-16 V至80 V
• 2.7 V至18 V電源電壓
• 最大靜態電流：1.8 mA
• 內部開漏比較器
• 0.6 V內部基準
• 比較器的鎖存能力
• SO-8和MiniSO-8封裝
• 溫度范圍：-40 °C至+125 °C
• 符合 RoHS 標準

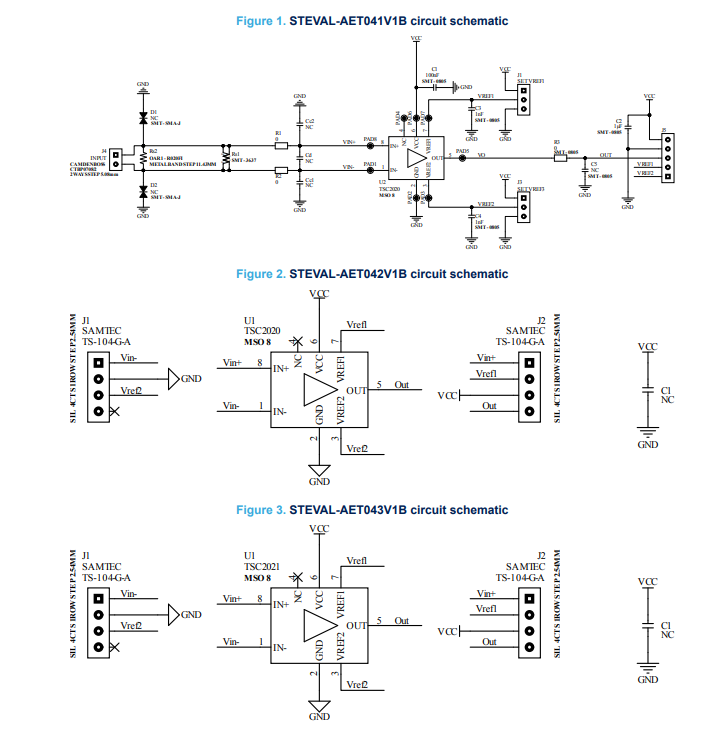

示意圖

?STEVAL-AETKT3V1評估套件技術解析與應用指南?

?一、核心器件與功能概述?

STEVAL-AETKT3V1是STMicroelectronics推出的高壓電流檢測放大器評估套件，專為T(mén)SC200/TSC201/TSC202系列器件設計。該套件通過?多板卡組合架構?實現靈活配置：

• ? 主板（STEVAL-AET31V1B） ?：提供電源管理、信號接口及基準電壓生成。
• ? 子板（STEVAL-AET32/33/34V1B） ?：分別集成增益20/50/100的TSC20x芯片，支持高/低側電流檢測。

?關鍵特性?：

• ?寬共模電壓范圍?：-16V至80V，適應工業級高壓場景（如電機驅動、電源監控）。
• ?集成保護功能?：內置開漏比較器（0.6V參考電壓）支持過流保護，可通過RESET引腳實現鎖存功能。
• ?低功耗設計?：靜態電流≤1.8mA（2.7-18V供電），適合電池供電設備。

?二、硬件設計要點?

1. ?信號鏈設計?
   • ?電流檢測路徑?：通過外接分流電阻（如2mΩ金屬帶電阻）產生壓降，經TSC20x放大后輸出（Vo=Gain×Vshunt）。
   • ?比較器應用?：CMPin引腳支持外部閾值設置，觸發后通過CMPout輸出告警信號（需外接上拉電阻）。
2. ?PCB布局建議?
   • ?電源去耦?：主板采用100nF（0805封裝）與1μF電容組合，降低高頻噪聲。
   • ?熱管理?：SO-8/MiniSO-8封裝的TSC20x需預留散熱銅箔（工作溫度-40~125℃）。
3. ?接口定義?
   • ? J1/J2（子板連接器） ?：采用Samtec TS-104-G-A接插件，確保信號完整性。
   • ? J5（輸入接口） ?：CamdenBOSS端子支持5.08mm間距接線，適應大電流場景。

?三、典型應用場景?

1. ? 電動交通（E-Mobility） ?
   • 電池管理系統（BMS）中的充放電電流監控，通過TSC202（增益100）檢測μΩ級分流電阻信號。
2. ?工業自動化?
   • 伺服驅動器相電流檢測，利用TSC201（增益50）實現±1%精度的實時反饋。
3. ?電源工具?
   • 過載保護電路設計，結合比較器鎖存功能實現硬件級快速關斷。

?四、評估建議?

1. ?增益選擇?

   子板型號	增益	適用場景
   STEVAL-AET32V1B	20	高動態范圍（如電機啟動電流）
   STEVAL-AET33V1B	50	中等精度需求（電源監控）
   STEVAL-AET34V1B	100	微小信號檢測（BMS）

2. ?調試注意事項?

   • 比較器響應時間受RC濾波網絡（如R7=4.7kΩ+C2）影響，需根據實際延遲需求調整。
   • 避免Vin+/-引腳超過±80V共模電壓，防止器件擊穿。
