作為硬件設計工程師,在信號切換電路開發中,常面臨 “機械繼電器體積大、功耗高”“普通模擬開關失真嚴重”的痛點。今天要解析的CBMG601,是一款專為解決這些問題打造的CMOS單刀單擲(SPST)常開模擬開關,其各項性能參數均來自實測數據,從電源適配到場景落地均貼合工業級需求,下面從核心特性到實際應用展開全面說明。

產品定位:機械繼電器的高可靠性替代方案
CBMG601 采用CMOS工藝,核心結構為單刀單擲(SPST),默認設計為常開(NO)模式——僅需通過TTL/CMOS兼容的邏輯信號(IN引腳)即可控制通斷,輸入“1”時開關導通,輸入“0”時關閉,無需復雜時序配置,上手門檻極低。
相較于傳統機械繼電器,其優勢尤為突出:
可靠性更強:無機械觸點磨損,避免了繼電器因觸點氧化、老化導致的故障,使用壽命大幅延長;
功耗極低:靜態電流(IDD)典型值僅0.001μA,最大值不超過1μA,遠低于機械繼電器的mA級功耗,對電池供電系統友好;
封裝小巧:提供 6 引腳SOT-23、8引腳MSOP兩種小型化封裝,PCB占用面積比同功能繼電器縮小50%以上,適配小型化設備設計;
低失真特性:導通電阻典型值低于 3.3Ω,且導通電阻平坦度優異,特別適合對信號失真敏感的場景。
核心技術參數:從性能維度拆解優勢
模擬開關的核心競爭力集中在 “導通性能、電源適配、信號完整性、環境可靠性”四大維度,CBMG601的實測參數精準匹配工業級需求,具體如下:
靈活電源架構:雙 / 單電源無縫適配
支持雙電源(±2.7V至±5.5V) 與單電源(+2.7V至+ 5.5V) 兩種供電模式,無需額外電源轉換模塊,可直接融入工業控制(常用±5V)、便攜設備(常用3.3V)等不同電壓架構的系統,無需因電源類型額外選型,大幅降低設計復雜度。
導通性能:低阻 + 低平坦度,保障信號低失真
導通電阻與平坦度是影響信號傳輸質量的關鍵指標,實測數據按 “雙電源”“單電源”場景分別優化,滿足不同設計需求:
雙電源場景(VDD=+4.5V,VSS=-4.5V,工作溫度- 40℃至+ 85℃):導通電阻(Ron)典型值2Ω,最大值3.3Ω;導通電阻平坦度(RFLAT (ON))典型值0.2Ω,最大值0.75Ω,在±4.5V信號范圍內電阻波動極小,有效避免信號失真;

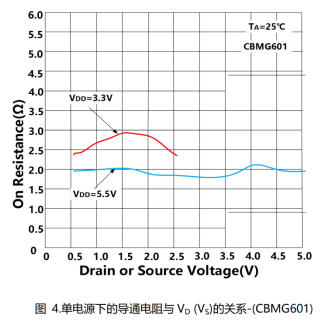

單電源場景(VDD=+4.5V,GND=0V,工作溫度- 40℃至+ 85℃):導通電阻典型值3.5Ω,最大值8Ω,滿足中高精度信號傳輸需求,尤其適配對功耗敏感的單電源系統。
信號特性:軌到軌 + 雙向?qū)щ?,設計更靈活
軌到軌工作:導通時輸入信號范圍可覆蓋電源軌 ——單電源下為0V至VDD,雙電源下為VSS至VDD,無需擔心信號因超出范圍被截斷,例如3.3V單電源系統中可直接傳輸0~3.3V全幅度模擬信號;
雙向?qū)щ?/strong>:源極(S)與漏極(D)引腳無固定輸入/輸出方向,導通時信號可雙向傳輸,既可用作“輸入信號切換”,也能實現“雙向電源路徑控制”,減少器件選型限制。

環境可靠性:工業級防護,適應惡劣場景
寬溫工作:工作溫度范圍 - 40℃至+ 85℃,儲存溫度范圍- 65℃至+ 150℃,可在高低溫極端環境(如戶外檢測設備、航空電子設備)中穩定運行;
ESD 防護:具備 2kV 靜電防護能力,降低生產與使用過程中靜電對芯片的損壞風險,提升系統抗干擾性;
低漏電流:關閉與導通狀態下,漏電流最大值均為 ±1nA(雙/單電源場景一致),避免微弱信號(如MEMS傳感器信號)被漏電流干擾,保障數據采集精度。
封裝與引腳設計:貼合生產與布局需求
封裝選型:小尺寸與易焊接兼顧
CBMG601 提供兩種小型化封裝,電氣性能完全一致,選型僅需參考PCB空間與焊接工藝:

兩種型號均采用 “編帶和卷盤”包裝,每卷3000個,適配自動化貼裝生產線,符合量產需求。
引腳功能:清晰定義,避坑指南
CBMG601 的引腳功能設計簡潔明確,MSOP-8(8引腳)與SOT23-6(6引腳)核心功能一致,僅MSOP-8多2個“無連接(NC)”引腳,具體定義與設計注意事項如下:

典型應用場景:精準匹配行業需求
結合實測性能,CBMG601 在以下場景中表現突出,可直接落地應用:
自動測試設備(ATE):低導通電阻平坦度(最大值 0.75Ω)保障測試信號低失真,180MHz帶寬(雙電源場景)適配中高頻測試需求,有效提升測試精度;
電池供電系統:1μA 靜態電流大幅延長電池續航,例如便攜式傳感器模塊,單節鋰電池供電可實現數月待機;
通信系統與數據采集:軌到軌信號范圍覆蓋通信信號全幅度,±1nA漏電流減少采集誤差,適合4G/5G基站信號切換或工業傳感器數據采集;
電源布線:雙向?qū)щ娞匦钥蓪崿F(xiàn)多路徑電源切換,例如冗余電源系統中,通過 CBMG601 切換主備電源,低功耗特性避免額外能耗;
航空電子設備:工業級寬溫范圍(-40℃至+ 85℃)與ESD防護(2kV),適配航空領域惡劣的工作環境。
設計注意事項:規避參數禁區,保障可靠性
在實際設計中,需嚴格遵守 CBMG601 的實測參數邊界,避免器件損壞:
電壓禁區:VDD 與VSS間最大壓差為13V,VDD至GND電壓范圍為- 0.3V至+ 6.5V,模擬/數字輸入電壓范圍為- 0.3V至VDD+0.3V,超出此范圍會導致芯片永久損壞;
電流禁區:S/D 引腳持續電流最大值為100mA,脈沖電流(1ms脈沖、占空比≤10%)最大值為200mA,建議在外部設計過流保護電路(如串聯自恢復保險絲);
焊接溫度控制:引腳焊接溫度需控制在 10 秒內不超過300℃,紅外回流溫度不超過260℃,避免高溫?fù)p壞芯片內部結構;
電源濾波:在 VDD、VSS與GND間并聯0.1μF陶瓷電容,減少電源噪聲對模擬信號的干擾,提升信號穩定性。
小結:適配與局限清晰,選型更精準
CBMG601 是工業級中高精度模擬切換場景的高性價比選擇——它解決了機械繼電器的體積、功耗痛點,也規避了普通模擬開關的失真問題,適合電流≤100mA、頻率≤180MHz、對可靠性與小型化有要求的場景。
-
