該AMC0106M25是一款精密、功能隔離的三角積分調制器，輸入電壓范圍為±250mV。隔離柵將系統中在不同共模電壓電平下運行的部分分開。隔離柵支持高達 200VRMS / 280VDC 的工作電壓和高達 570VRMS / 800VDC 的瞬態過電壓。

該AMC0106M25具有小封裝尺寸和低輸入電壓范圍，專為空間受限應用中的高精度隔離電流檢測而設計。電流隔離柵支持高共模瞬變，并允許將敏感控制電路與功率級的開關噪聲隔離開來。
*附件：amc0106m25.pdf

AMC0106M25的輸出比特流與外部時鐘同步。結合 sinc3、OSR 256 濾波器，該器件可實現 16 位分辨率、88dB 動態范圍和 78kSPS 數據速率。

該AMC0106M25采用8引腳、0.65mm間距VSON封裝，額定工作范圍為–40°C至+125°C的擴展工業溫度范圍。

特性

• 線性輸入電壓范圍：±250mV
• 電源電壓范圍：
  • 高側 （AVDD）：3.0V 至 5.5V
  • 低側 （DVDD）：2.7V 至 5.5V
• 低直流誤差：
  • 失調誤差：±200μV （最大值）
  • 失調漂移：±2μV/°C （最大值）
  • 增益誤差：±0.2%（最大值）
  • 增益漂移：±30ppm/°C（最大值）
• 高 CMTI：150V/ns（最小值）
• 缺少高側電源檢測
• 低 EMI：符合 CISPR-11 和 CISPR-25 標準
• 功能隔離：
  • 200VRMS，280VDC工作電壓
  • 570VRMS，800VDC 瞬態過壓（60 秒）
• 在擴展的工業溫度范圍內完全額定：–40°C 至 +125°C

參數

方框圖

?1. 產品概述?
AMC0106M25是一款高精度、功能隔離的Δ-Σ調制器，專為空間受限應用中的高精度隔離電流檢測而設計。該器件具有±250mV線性輸入電壓范圍，支持高達200VRMS/280VDC的工作電壓和570VRMS/800VDC的瞬態過電壓。

?2. 主要特性?

• ?高精度性能?：
  • 最大失調誤差：±200μV
  • 失調漂移：±2μV/°C
  • 最大增益誤差：±0.2%
  • 增益漂移：±30ppm/°C
• ?隔離特性?：
  • 共模瞬態抗擾度(CMTI)：150V/ns（最小值）
  • 功能隔離：200VRMS工作電壓
• ?電源要求?：
  • 高側電源(AVDD)：3.0V至5.5V
  • 低側電源(DVDD)：2.7V至5.5V
• ?其他特性?：
  • 低EMI：符合CISPR-11和CISPR-25標準
  • 工作溫度范圍：-40°C至+125°C

?3. 應用領域?

• 48V電機驅動
• 48V變頻器
• 模擬輸入模塊
• 電源系統

?4. 技術規格?

• ?封裝?：8引腳VSON封裝（3.5mm × 2.7mm）
• ?時鐘輸入?：支持5MHz至21MHz外部時鐘
• ?數據速率?：78kSPS（使用sinc3濾波器，OSR=256）
• ?分辨率?：16位
• ?動態范圍?：88dB

?5. 引腳配置?

• 引腳1：AVDD（高側電源）
• 引腳2：INP（同相模擬輸入）
• 引腳3：INN（反相模擬輸入）
• 引腳4：AGND（高側接地）
• 引腳5：DGND（低側接地）
• 引腳6：DOUT（調制器數據輸出）
• 引腳7：CLKIN（調制器時鐘輸入）
• 引腳8：DVDD（低側電源）

?6. 電氣特性?

• ?模擬輸入?：
  • 輸入阻抗：27.5kΩ（典型值，20MHz時鐘）
• 輸入電流：±9μA（最大值）

?7. 工作模式?

• 正常操作模式
• 高側電源缺失模式
• 共模輸入電壓違規模式
• 差分輸入電壓范圍違規模式

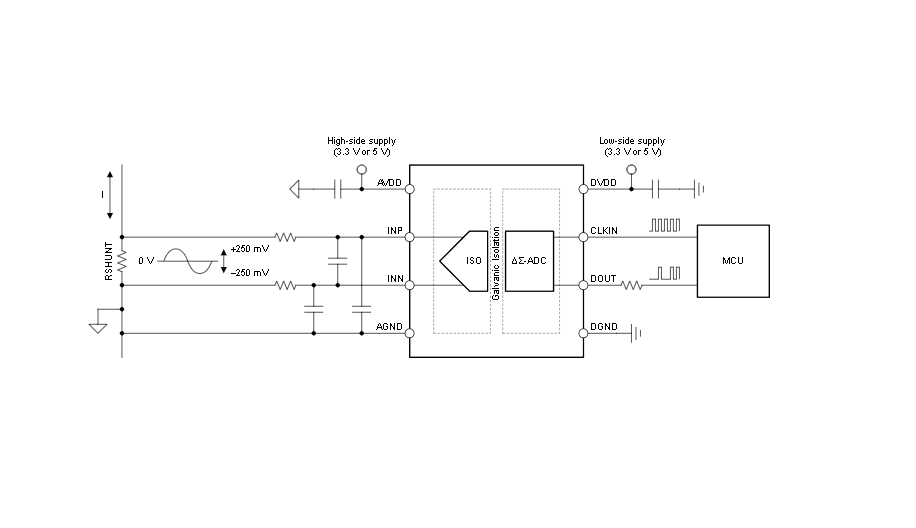

?8. 典型應用?
主要用于電機驅動系統中的電流檢測，通過分流電阻器將電流轉換為電壓信號進行測量。

?9. 設計建議?

• 在輸入端放置最小10nF電容
• 確保高側接地(AGND)連接到INN
• 電源去耦電容應盡可能靠近器件引腳放置

該器件特別適用于需要高精度電流測量且空間受限的工業應用環境。
