導讀

血糖檢測試劑盒為人們在家中或醫療保健機構進行血糖監測提供了便利，其準確性依賴于碳電極上均勻涂覆的酶液。若涂覆不均或有污漬、漏涂，會導致測量不準確甚至設備故障。因此，生產中精確檢測至關重要。

本篇文章將介紹案例三：

某血糖檢測試劑盒制造商（C公司）運用友思特深度學習視覺系統，檢測血糖檢測試劑盒生產過程中的溶液涂層不均勻問題。這一技術能夠?qū)碗s圖案從碳電極中分離出來，提高了檢測可靠性和生產效率。

案例三：血糖檢測試劑盒溶液涂層檢測

現場情況：血糖監測試劑盒組件檢測的必要性

血糖檢測試劑盒是一種醫療耗材，旨在方便人們在家中或醫療保健機構進行血糖監測。用戶將少量血樣滴在試劑盒內的碳電極上，電極與血液發生反應，從而得出血糖測量值。涂覆在電極上的化學溶液（酶液）直接影響測量的準確性。

如果溶液沒有均勻地涂覆在碳電極上，可能會發生異?；瘜W反應，導致血糖讀數不準確。特別是在涂覆過程中出現的微小污漬、濃度不均或漏涂區域，會在消費者使用時導致設備故障。因此，在生產過程中進行精確檢測至關重要。

具體現場情況：某血糖檢測試劑盒制造商（C公司）

企業C在血糖檢測試劑盒生產過程中，于溶液涂覆工序之后立即實施視覺檢測，以此加強質量控制。該試劑盒的生產方式是通過自動化涂覆設備將化學溶液（酶液）精確噴涂在碳電極上。然而，為了準確檢測涂覆均勻性問題，必須在溶液完全干燥之前進行檢測。

因此，企業C的生產過程采用了兩步檢測系統：第一步是在涂覆后立即進行視覺檢測，對涂覆區域和均勻性進行全面檢查；第二步是在溶液完全干燥后進行抽樣檢測，以確保最終產品質量。

在一次成像操作中，會同時捕捉四組電極及其涂覆區域的圖像，并且一次會將四組電極放入檢測設備中。這就要求檢測系統能夠?qū)γ拷M電極進行單獨識別，并精確識別其位置。

存在的問題

不規則涂覆圖案導致邊界模糊以及基于規則的算法存在局限性

在血糖檢測試劑盒的生產過程中，酶液的涂覆會受到生產環境中的溫度、濕度和液體黏度等多種因素的影響。特別是在涂覆過程中出現的噴涂偏差、濃度差異和表面張力變化，常常會導致涂覆邊界擴散或模糊。

盡管企業C進行了兩次視覺檢測— 一次是在涂覆后立即進行（首次檢測），另一次是在溶液干燥后進行（二次檢測），但干燥過程會使溶液的顏色和形狀變淺，這使得檢測邊界變得更加困難。尤其是基于規則的算法難以識別這些細微的圖案變化和模糊的邊緣，因為這些變化很難進行定量定義。

因此，經常會出現過度檢測錯誤（將正常產品誤判為次品）和漏檢錯誤（將次品誤判為正常產品）的情況。這降低了檢測的可靠性，導致反復復檢，降低了生產效率。

同時檢測四組電極時難以識別每組電極

在企業C的檢測環境中，圖像會捕捉到排列在同一屏幕上的四組電極及其涂覆區域。然而，由于生產線的差異，電極片常常會出現輕微的對齊偏差或角度偏移。

現有的基于規則的系統無法適應這些位置或角度的變化，經常會出現諸如感興趣區域（ROI）對齊錯誤或電極組分割不正確等問題。特別是當涂覆區域偏離預先定義的ROI時，系統往往無法正確識別電極組，從而導致漏檢。

因此，企業C需要一個基于深度學習的檢測系統，能夠靈活應對涂覆圖案中位置和形狀的變化。

解決方案

C 公司通過采用友思特Neuro-T自動深度學習平臺的視覺檢測解決方案解決了這些問題。值得注意的是，Neuro-T的深度學習模型旨在準確識別單個血糖檢測試劑盒組，即使在同一幀中出現多組試劑盒時也能做到。它還能清晰區分每組試劑盒內的涂覆區域和碳電極區域。

這一過程的關鍵在于通過Neuro-T的流程圖功能，無代碼化依次應用目標檢測模型和分割模型。

采用面陣相機進行高分辨率圖像采集

1）利用目標檢測進行動態感興趣區域（ROI）設置

將目標檢測模型應用于所捕獲的圖像，它能自動檢測并分離出四組電極及其涂覆區域。即使這些組的位置或角度存在輕微偏差，該模型也會自動調整動態 ROI，以準確提取正確位置。

2）利用分割模型區分涂覆區域和電極區域

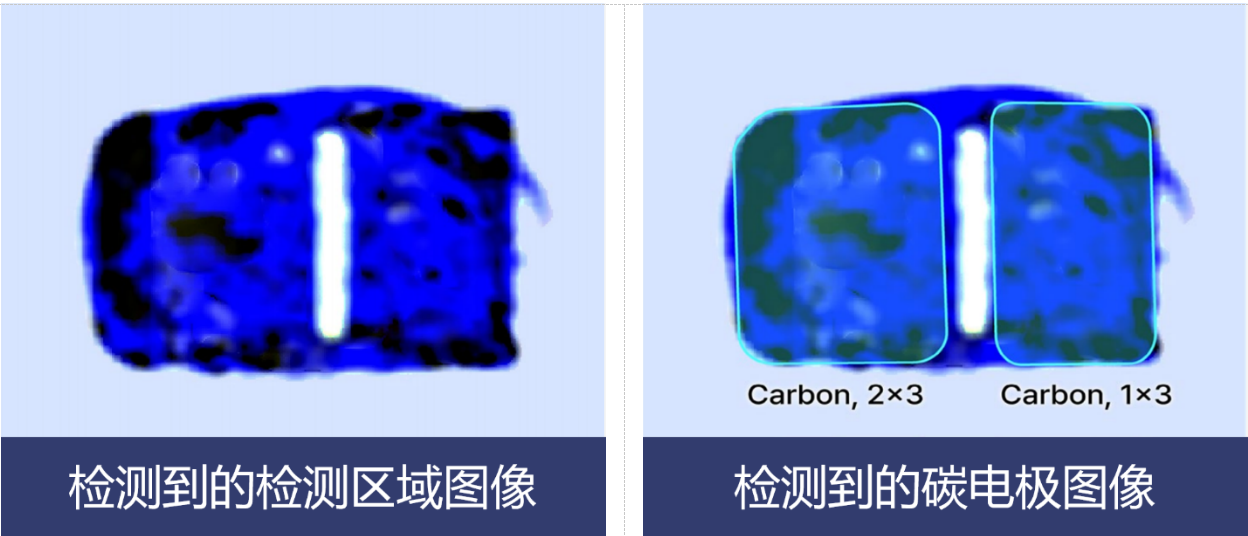

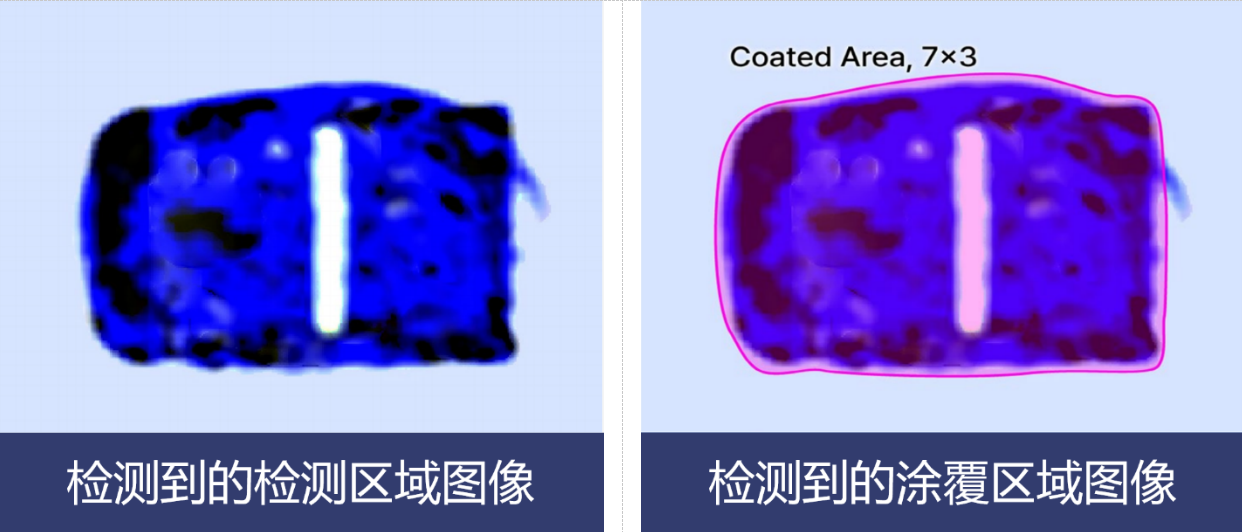

在目標檢測模型檢測出的每組區域內，應用分割模型來清晰區分涂覆區域和碳電極。即使在涂覆邊界不清晰的情況下（傳統基于規則的檢測方法難以準確檢測），深度學習模型也能可靠地識別這些區域。

3）涂覆缺陷檢測與預警

基于分割結果，系統計算涂覆區域與碳電極的重疊比例，以確定產品是否有缺陷。例如，如果重疊率超過 95%，則判定為無缺陷產品；否則，標記為有缺陷產品。通過利用像素級定量分析，系統能夠高精度地檢測出哪怕是微小的缺陷。一旦識別出缺陷，系統會立即觸發實時警報，以便及時做出響應。

成果與效益

借助基于深度學習的檢測系統，即便在涂覆不均勻的情況下，也建立了一個穩定的框架來評估溶液涂覆質量。一項關鍵成就是清晰分離并檢測出溶液涂覆區域和碳電極，而這在以前使用基于規則的方法很難做到。

C公司評估了多家解決方案提供商，但只有友思特Neuro-T平臺展示了能夠從碳電極中準確分離復雜涂覆圖案的能力。這既保證了檢測的高可靠性，又提高了生產流程效率。

自該系統實施以來，缺陷產品的發貨量顯著減少，質量投訴也大幅降低。檢測人員的工作量也有所減輕，從而提高了整體生產效率。

在對精確質量檢測要求極高的醫療器械制造行業，這個案例堪稱典范，展示了基于深度學習的視覺檢測如何克服傳統基于規則系統的局限性，并有效應用于醫療器械質量控制。

Neuro-T：零代碼自動深度學習訓練平臺

友思特 Neuro-T是一個用于深度學習視覺檢測項目的一體化平臺，可用于 項目規劃→圖像預處理→圖像標注→模型訓練→模型評估 一系列任務。Neuro-T提供了便捷的工具和友好的圖形化界面，只需四個步驟即可創建一個深度學習模型
