Zone Trigger（區域觸發）通過直觀易用的圖形化“區域”功能，解決復雜的觸發難題。該功能可增強主觸發器的功能，明確顯示信號必須出現或禁止出現的位置，從而實現精確的采集觸發。

無論是難以捕捉的脈沖信號、頻繁出現的信號質量問題，還是罕見的毛刺（Runt）、PAM 或 PRBS 信號，Zone Trigger 都能輕松應對。即使您對高級觸發器不夠熟悉，也能借助 Zone Trigger 快速實現復雜觸發條件的設置。

Zone Trigger（區域觸發）彌合了傳統觸發方式的局限性，使您能夠通過在屏幕上創建簡單的圖形區域，輕松定義觸發條件。只需點擊拖動或輕觸繪制形狀，覆蓋一個或多個信號源通道，然后設置信號是否必須進入或離開這些區域觸發區（Zone Trigger Areas）。當所有區域觸發條件與主觸發條件同時滿足時，示波器將啟動采集。就是這么簡單！

一、創建與編輯簡單圖形

01繪制 Zone Trigger 區域

您可以啟用Zone Trigger 編輯器，在示波器的網格區域（graticule）上繪制矩形圖形，以定義信號必須穿越或不得穿越的位置。

使用條紋填充表示“禁止進入?yún)^(qū)域（Keep Out Areas）”，即信號不得穿越該區域，否則不會觸發采集；

使用實心顏色表示“必須進入?yún)^(qū)域（Keep In Areas）”，即信號必須穿越該區域，才能觸發采集。

通過這種方式，您可以直觀地設置復雜的觸發條件，實現更高效、精準的信號捕獲。

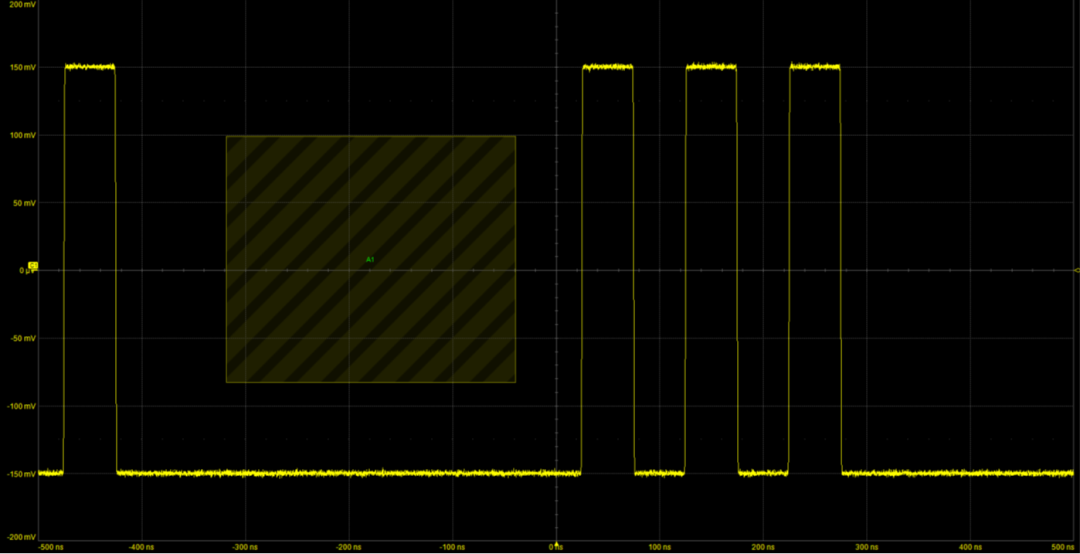

圖 1 一個簡單的禁止進入的條件區域被畫在一組脈沖之間

Don’t Care（無關區域）是 Zone Trigger 編輯器中的一項便捷功能，用于存儲當前不參與觸發邏輯判斷的區域。這些區域不會被納入當前的觸發條件中，但可以在需要時隨時啟用。您可以將其理解為一種“暫時隱藏但不刪除”的機制，便于后續快速調用和修改觸發設置，而無需重新繪制區域。

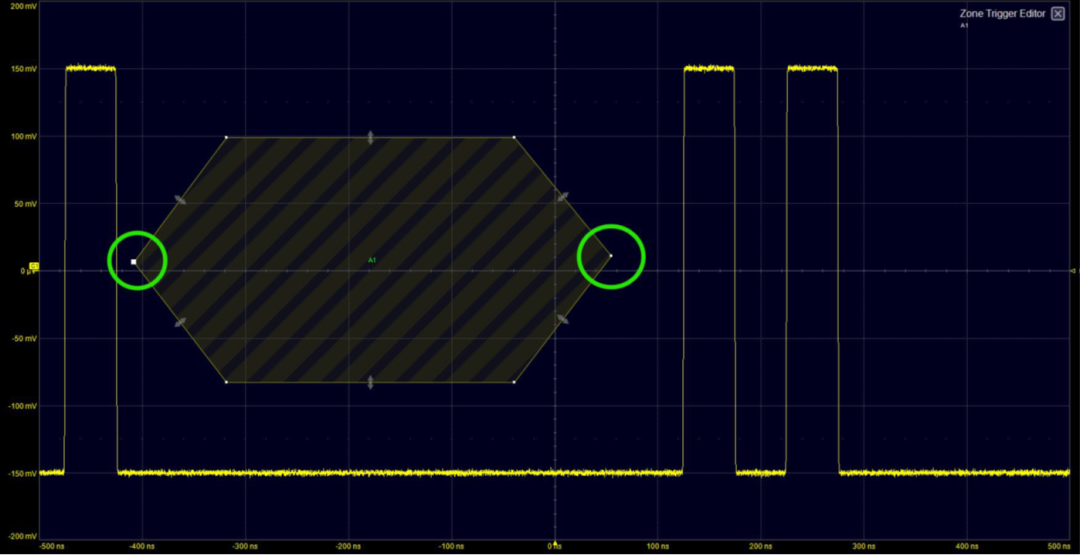

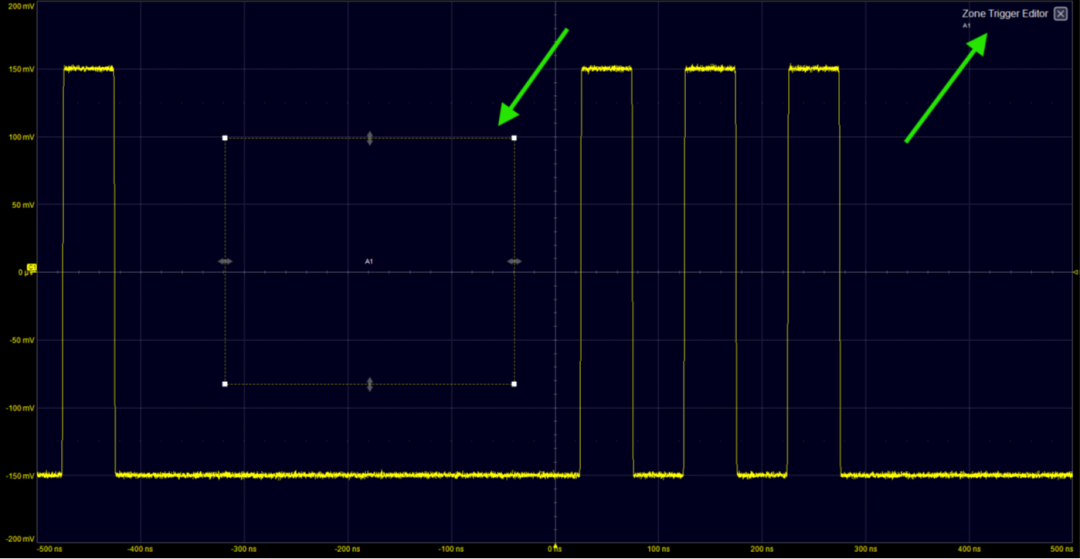

圖 2 顯示了一個Don’t Care區域，Zone Trigger編輯模式正在使用

02修改 Zone Trigger 區域

可以通過在任意兩個點之間點擊拖動圖標，進一步自定義區域的形狀。具體操作如下：

使用鼠標右鍵點擊，或在觸控屏上長按區域邊緣，將彈出一個下拉菜單；在菜單中選擇 “添加點（Add Point）”，即可在當前位置插入一個新的頂點；拖動新創建的點到任意位置，即可調整該點的電壓和時間位置，從而改變整個區域的形狀；

同樣地，您也可以選擇 “刪除點（Remove Point）” 來移除不需要的頂點。

通過重復此過程，您可以繪制出任意所需的區域形狀，以滿足復雜的觸發需求。

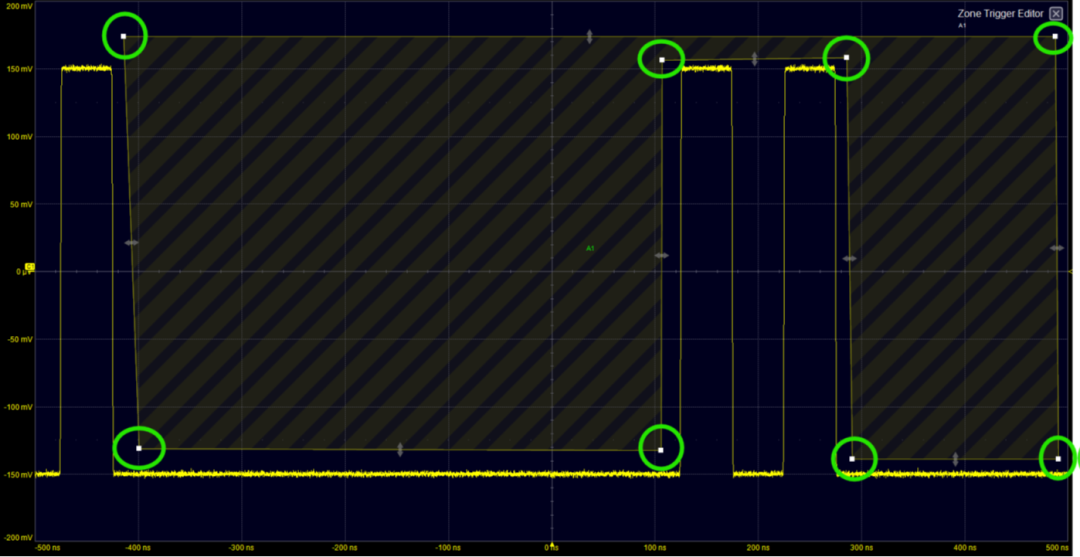

圖 3 添加額外的點之后，你可以將它們拖動到新的位置

二、點擊繪制自定義區域

01創建復雜區域觸發器的簡便方法

如果您想繪制復雜的區域形狀，但又不想反復點擊“添加點（Add Point）”來逐個創建頂點，Teledyne LeCroy 提供了一項業內首創的解決方案：只需連續點擊屏幕，即可快速添加多個頂點。

此功能可顯著提升繪制效率，幫助您在更短時間內定義所需的觸發圖形或模式，尤其適用于大面積或復雜形狀的觸發需求。

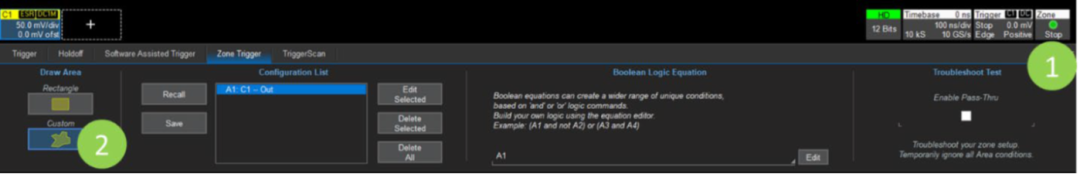

圖 4 (1) 打開區域觸發器，然后 (2) 點擊‘自定義’，即可繪制自定義形狀

在使用“自定義繪圖”選項時，只需連續點擊屏幕，即可創建任意形狀的圖形。要完成繪圖，只需點擊起始點即可閉合形狀。這種強大的功能是快速定義獨特觸發區域的終極利器。

圖5 點擊屏幕上的多個點，即可繪制任意自定義形狀

三、總結

在信號調試中，有時你只需畫一個方框，告訴設備“這里不要有信號”；但更多時候，面對復雜波形，你可能不知道該用哪種觸發方式，甚至沒有時間去研究。

Teledyne LeCroy 為此帶來了全新的解決方案—— 點擊繪制自定義區域。只需在屏幕上連續點擊，即可快速繪制任意形狀的觸發區域，無需繁瑣設置，輕松應對復雜觸發需求。

這一功能不僅提升了操作效率，更讓你在面對獨特信號時游刃有余，節省寶貴時間，專注于真正重要的分析工作。
