在鋰電池保護板的設計中，MOS管作為關鍵功率開關器件，直接影響系統的安全性、效率和可靠性。選擇合適的MOS管，不僅關系到電池的過充、過放、過流保護性能，也直接影響整機的功耗與熱管理表現。

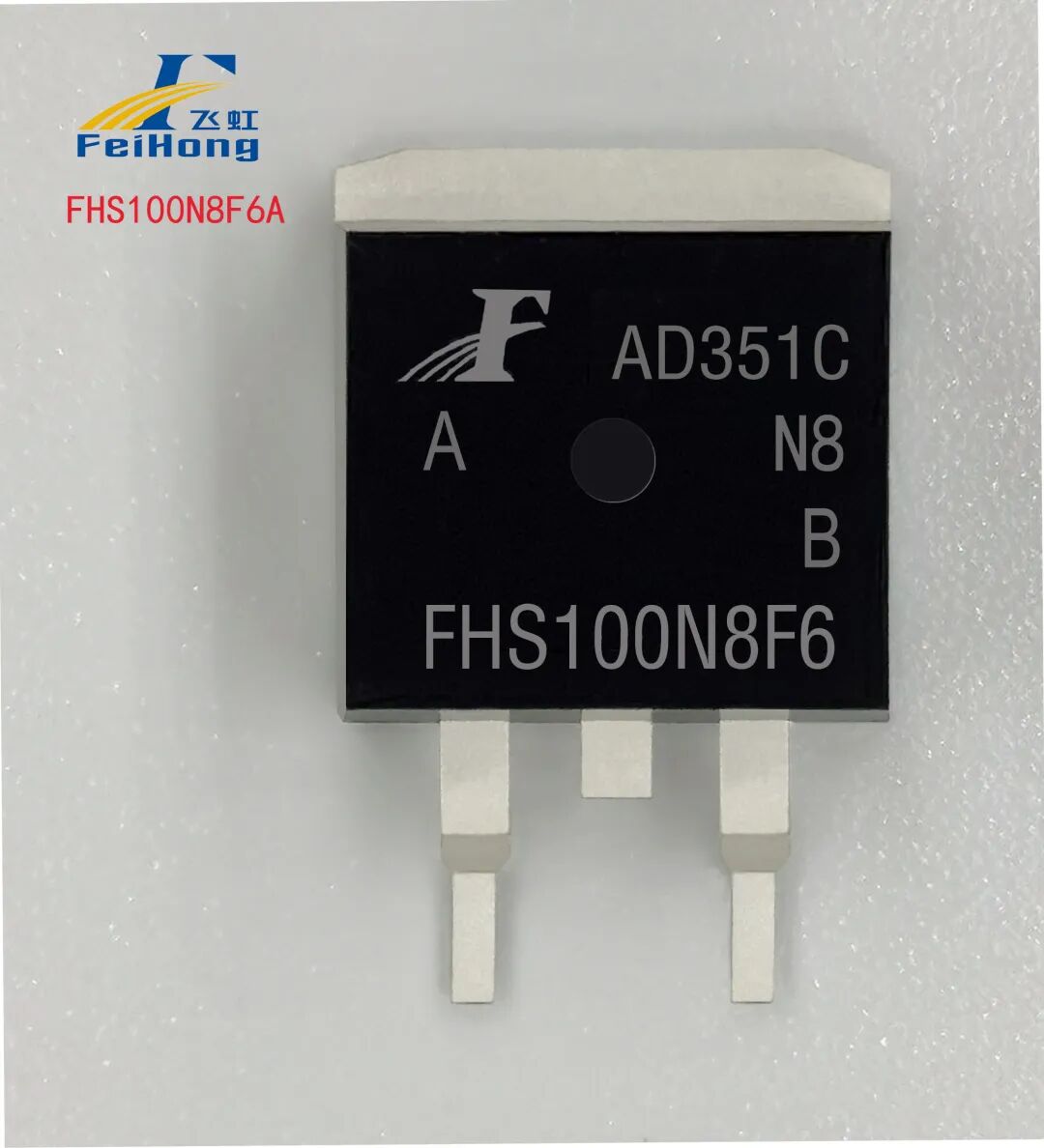

針對鋰電池保護板中對高電流、低導通電阻和快速響應的需求，飛虹半導體推出的FHS100N8F6A（TO-263封裝）是一款極具競爭力的國產MOS管替代方案，可替代STP110N8F6，適用于各類鋰電池保護板上。

為何推薦FHS100N8F6A用于鋰電池保護板？

TO-263封裝因其良好的散熱性能與適中的占板面積，被廣泛用于中大電流場合的鋰電池保護電路中。FHS100N8F6A具備以下特點，契合保護板的應用需求：

1、電壓電流匹配性強：85V的耐壓值與120A的持續電流能力，足以應對多串鋰電池組（如16–20S）的工作電壓及峰值電流。

2、低導通電阻：RDS(on) 典型值僅為5.3mΩ@VGS=10V，最大不超過6.5mΩ，有助于降低導通損耗，提升整機效率。

3、高柵極兼容性：VGS可達±20V，適配多數主流驅動IC，便于電路設計。

4、開關性能優良：反向傳輸電容僅18pF，有助于實現快速開關，提升保護響應速度。

FHS100N8F6A核心參數的匹配適用

該器件為N溝道增強型功率MOSFET，主要參數如下：

VDSS: 85V

ID: 120A

IDM: 320A

RDS(on) = 6.5mΩ(MAX) @VGS = 10 V，RDS(on) =5.3mΩ(TYP) @VGS = 10 V

VGS(th): 2.0–4.0V

封裝: TO-263（D2PAK）

這些參數使其在鋰電池保護板中能有效承擔放電控制與充電控制MOS開關角色，兼顧效率與溫升控制。

在鋰電池保護電路中的設計優勢

在BMS電路中，MOS管通常用于串聯在電池與負載/充電器之間，實現通斷控制。FHS100N8F6A具備：

1、低損耗：導通電阻小，有效降低在大電流工況下的發熱。

2、響應快：適合需要快速切斷的過流與短路保護場景。

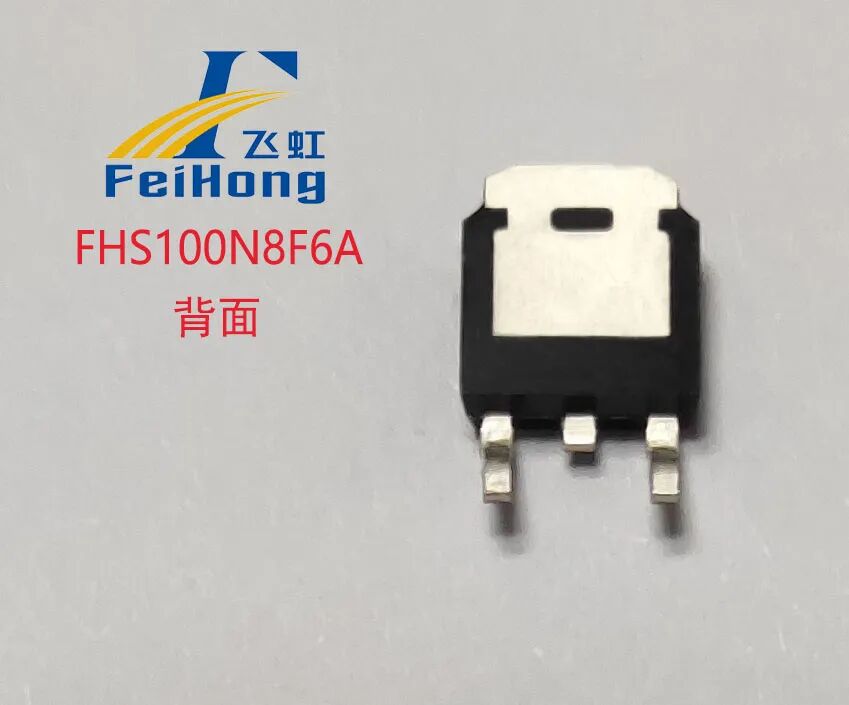

3、散熱優：TO-263封裝通過大面積金屬背面與PCB緊密接觸，熱阻低，散熱性能優異。

FHS100N8F6A是一款性能出色、封裝適用廣的中低壓MOSFET，特別適合需要高可靠性與高效率的鋰電池保護板設計。飛虹半導體作為國內功率器件重要供應商，不僅提供各類型MOS管、IGBT單管、三極管等標準型號，還支持定制化需求，并已實現與多家BMS廠商的穩定合作。
