STMicroelectronics STGD4H60DF 600V 4A高速H系列IGBT設計采用先進的溝槽式柵極場終止型結構。STMicroelectronics STGD4H60DF IGBT H系列實現了傳導與開關效率之間的平衡，因此非常適合用于高頻轉換器。該器件還具有稍正的V CE(sat) 溫度系數和一致的參數分布，可實現更安全的并聯操作。

數據手冊：*附件：STMicroelectronics STGD4H60DF 600V 4A高速H系列IGBT數據手冊.pdf

特性

• 最高結溫：T J =175°C
• 低V CE(sat) =1.6V（典型值）(I C =4A)
• 參數分布緊密
• 低熱阻
• 額定短路
• 快速軟恢復反向并聯二極管

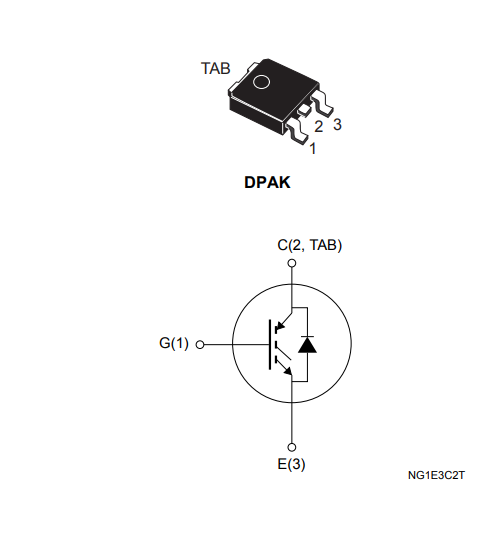

示意圖

?STGD4H60DF IGBT技術解析與應用指南?

一、核心技術特性

STGD4H60DF是一款采用先進溝槽柵場截止技術的600V/4A高速H系列IGBT，封裝于DPAK（TO-252）表貼封裝。其核心技術優勢包括：

• ?溫度適應性?：額定結溫高達175°C，確保高溫環境穩定運行
• ?低飽和壓降?：典型VCE(sat)僅為1.6V @ IC=4A，顯著降低導通損耗
• ?溫度系數優化?：輕微正VCE(sat)溫度系數便于器件并聯，提升系統可靠性
• ?快速開關性能?：優化的導通/關斷時間配合軟恢復反并聯二極管，適用于高頻開關場景

二、關鍵電氣參數詳解

2.1 極限工作條件

• ?耐壓能力?：集電極-發射極電壓VCES=600V（VGE=0V時）
• ?電流承載?：25℃時連續集電極電流8A，100℃時降至4A
• ?熱管理?：結到外殼熱阻RthJC(IGBT)=2°C/W，總功耗75W @ TC=25℃

2.2 靜態特性

• ?飽和壓降分布?：
  • IC=1A時：典型值1.1V，最大值1.5V
  • IC=3A時：典型值1.6V，最大值1.95V（175℃）
• ?柵極特性?：閾值電壓VGE(th)=5-7V（IC=250μA時）

2.3 動態性能

• ?開關速度?（VCE=400V，IC=3A，RG=47Ω）：
  • 開通延遲td(on)=35ns（典型），關斷延遲td(off)=25ns（典型）
  • 電流上升時間tr=22ns，電流下降時間tf=30ns（175℃時）
• ?開關能量?：
  • 開通能量Eon=68μJ，關斷能量Eoff=45μJ（25℃）
  • 總開關能量Ets=113μJ，支持高效高頻運行

三、應用場景分析

3.1 工業電機控制

憑借175℃高結溫能力和優化的開關特性，特別適用于：

• 洗碗機電機驅動
• 冰箱/冷凍機壓縮機控制
• 工業風扇調速系統

3.2 系統設計要點

• ?柵極驅動?：推薦VGE=15V，配合47Ω柵極電阻實現最優開關性能
• ?短路保護?：具備3μs短路耐受時間（VCC≤360V條件）
• ?熱設計?：需基于RthJA=100°C/W進行散熱計算，確保結溫不超限

四、封裝與安裝指導

DPAK（TO-252）封裝提供優異的熱性能：

• ?引腳定義?：1腳柵極(G)，2腳集電極(C/TAB)，3腳發射極(E)
• ?焊接工藝?：支持回流焊，建議按照?qǐng)D31所示焊盤尺寸進行PCB設計
• ?機械尺寸?：封裝總高2.30mm（典型），引腳間距2.286mm（e值）

五、可靠性設計考慮

• ?安全工作區?：在TC=25℃、單脈沖條件下，支持寬范圍電壓電流操作
• ?抗干擾能力?：柵極-發射極電壓耐受范圍±20V
• ?環境適應性?：工作溫度范圍-55至150℃，符合工業級應用要求
