1. 硬件連接與拓?fù)渲貥?gòu)

2. 軟件配置

歐姆龍側：在Sysmac Studio軟件中，導入捷米特提供的ESI（EtherCATSlave Information）文件。將網關添加為EtherCAT網絡上的一個從站設備，并根據映射需求，配置其輸入/輸出數據區的大?。ɡ?，包含所有伺服的狀態字、位置反饋、以及控制字、目標位置等）。

網關側：使用捷米特的專用配置工具，進行關鍵的數據映射配置。例如：

將歐姆龍PLC發送給網關的“控制字1”（Output區第0-1字節）映射到CC-Link網絡1號站伺服驅動器的“速度指令”寄存器。

將1號站伺服驅動器的“當前位置值”寄存器映射到網關反饋給歐姆龍PLC的“位置反饋1”（Input區第0-3字節）。

伺服側：對CC-Link伺服驅動器進行必要的參數設置，設定其站號、通訊速度等，確保其能被網關正確識別和訪問。

配置完成后，下載并重啟系統。歐姆龍PLC即可像控制本地EtherCAT伺服一樣，通過循環數據交換，對所有的CC-Link伺服進行精確的位置、速度或轉矩控制。

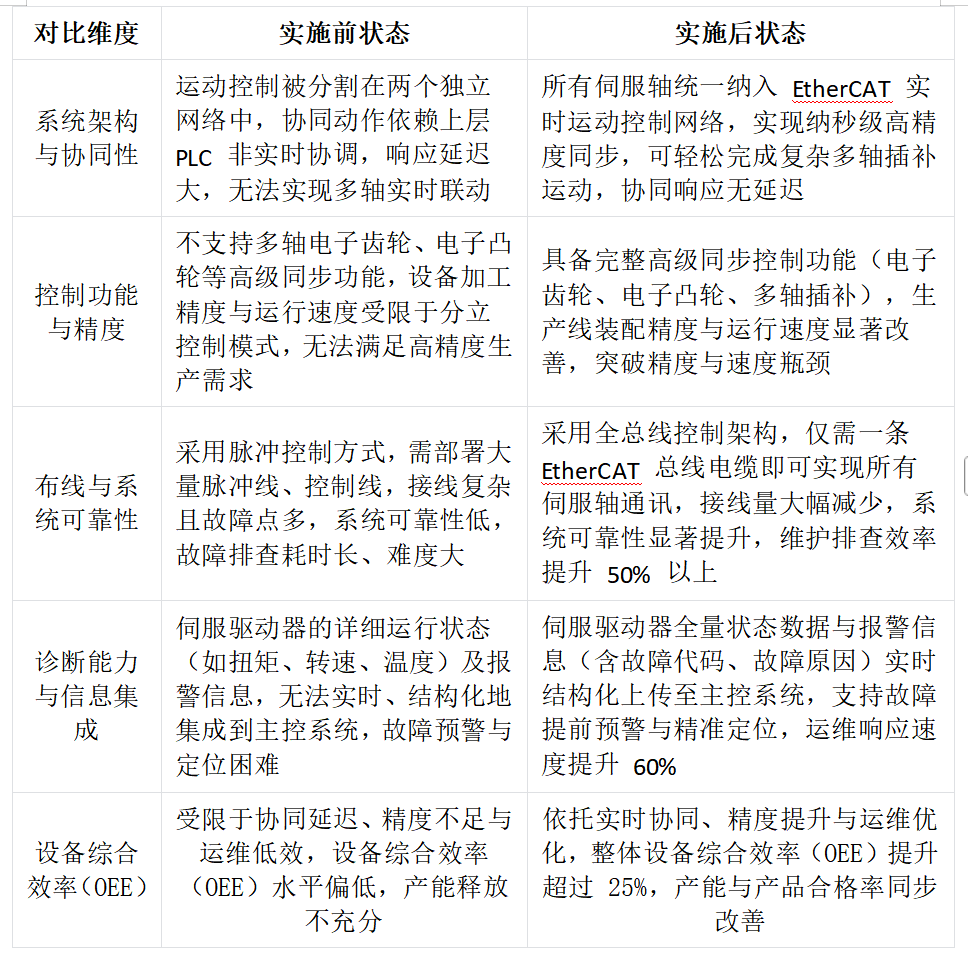

四、應用效果與實施前后對比

五、 行業推廣與前景展望

捷米特JM-ECT-CCLK網關所展現的工業網關能力，是解決當前制造業“新舊設備協同”、“多品牌集成”痛點的利器。在以下主流且高速發展的行業中，這種解決方案具有廣闊的應用空間：

1. 鋰電設備制造：在涂布、輥壓、分切、卷繞等工序中，大量使用不同品牌的伺服電機。通過此智能網關，可以快速將CC-Link伺服集成到基于EtherCAT的中央控制系統，實現極片傳輸?shù)膹埩珳?zhǔn)控制和卷繞的精準對位。

2. 工業機器人與智能制造單元：在柔性產線上，機器人本體（常用EtherCAT）與末端執行器、周邊協作設備（可能使用CC-Link）需要無縫聯動。此網關是實現“手-眼-腳”協同控制的關鍵。

3. 光伏設備制造：如串焊機、劃片機等，對運動控制的同步性和精度要求極高。該方案能有效整合不同協議的驅動資源，打造高性能設備。

4. 高端包裝機械：在需要大量伺服軸完成灌裝、封口、貼標的產線上，該物聯網網關確保了所有動作的嚴格同步，提升了生產節奏與包裝質量。

六、總結

本項目成功驗證了，在工業自動化系統日益復雜和開放的背景下，專業的工業網關已經從一個輔助工具演變?yōu)橄到y(tǒng)架構的核心組件。捷米特JM-ECT-CCLK不僅是一個協議轉換的數據采集器，更是一個承上啟下、具備邊緣智能的物聯網網關和邊緣計算網關。

它以其卓越的性能和靈活性，成功彌合了歐姆龍EtherCAT高端控制系統與廣泛存在的CC-Link驅動資產之間的“協議鴻溝”，在不更換現有可靠設備的前提下，實現了控制系統性能的跨越式升級。這為制造業企業提供了一條投資小、見效快、風險低的智能化改造路徑。隨著中國在新能源、高端裝備等戰略性新興產業的持續投入，這種能夠快速整合資源、釋放設備潛力的智能網關 解決方案，必將成為推動中國智能制造高質量發展的關鍵使能技術之一。
