隨著電力電子技術在新能源、工業制造、消費電子、醫療設備等眾多領域的深入應用，不同場景對電源拓撲的需求呈現高度多樣性。針對傳統電源拓撲開發的分散性、高門檻難題，森木磊石 PPEC Workbench 電力電子智能化設計平臺，以“全拓撲覆蓋+免代碼智能化高效開發+生態化協同”為核心，為電力電子行業數字電源開發提供了一站式拓撲解決方案。

如今，電源拓撲的需求日益多樣化，不僅包括 DC-DC、DC-AC、AC-DC等基本變換類型，還涵蓋了針對特定場景的定制化拓撲架構。傳統拓撲開發模式存在顯著局限性：

▌知識壁壘高：拓撲原理與應用知識分散，新手難以系統掌握全品類拓撲，入門周期長。

▌工具碎片化：設計工具零散，缺乏能覆蓋 “拓撲選型→設計→驗證”全流程的一站式平臺。

▌協同效率低：拓撲與硬件選型、控制策略開發環節割裂，需反復調試匹配，嚴重阻礙項目迭代。

一、PPEC Workbench拓撲全覆蓋

1、全品類拓撲資源庫，覆蓋行業主流與前沿需求

PPEC Workbench 電力電子智能化設計平臺構建了分層級、場景化的拓撲資源體系，涵蓋基礎拓撲工具箱，并支持組合創新與DIY實踐。

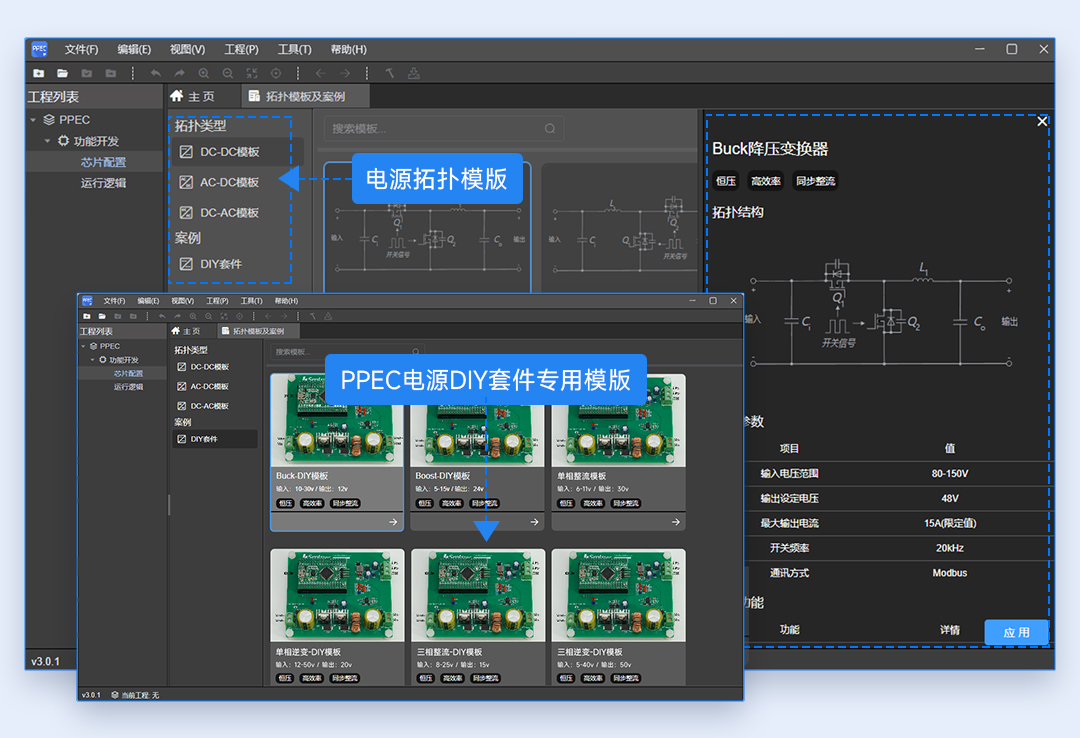

（1）基礎電源拓撲模版(覆蓋核心電能變換場景)

▌DC-DC變換類(非隔離型)：Buck降壓、Boost升壓、多相交錯Buck降壓、多相交錯Boost升壓、雙向Buck-Boost(四開關)。

▌DC-DC變換類(隔離型)：移相全橋、DAB(雙向有源橋)、全橋LLC諧振變換器。

▌DC-AC變換類：單相橋式逆變、三相橋式逆變。

▌AC-DC變換類：單相橋式整流、三相橋式整流、維也納整流。

（2）組合拓撲模版(應對復雜場景的集成需求)

如 Buck+全橋LLC(兼顧寬范圍輸入與高頻率、高效率)、Boost+全橋LLC(適配新能源高電壓母線與隔離變換)等，實現“多拓撲優勢疊加”。

（3）PPEC電源DIY套件專用模版(助力教學與創新實踐)

模版涵蓋 Buck/Boost DIY 套件、單相整流/逆變DIY套件、三相整流/逆變DIY套件等，有效降低了“從理論到實踐”的門檻，高度適配高校教學和個人創新等場景。

2、“低門檻+智能化”拓撲開發

平臺通過圖形化交互 + AI 輔助，使拓撲開發從依賴專家轉變?yōu)槠者m高效的模式。

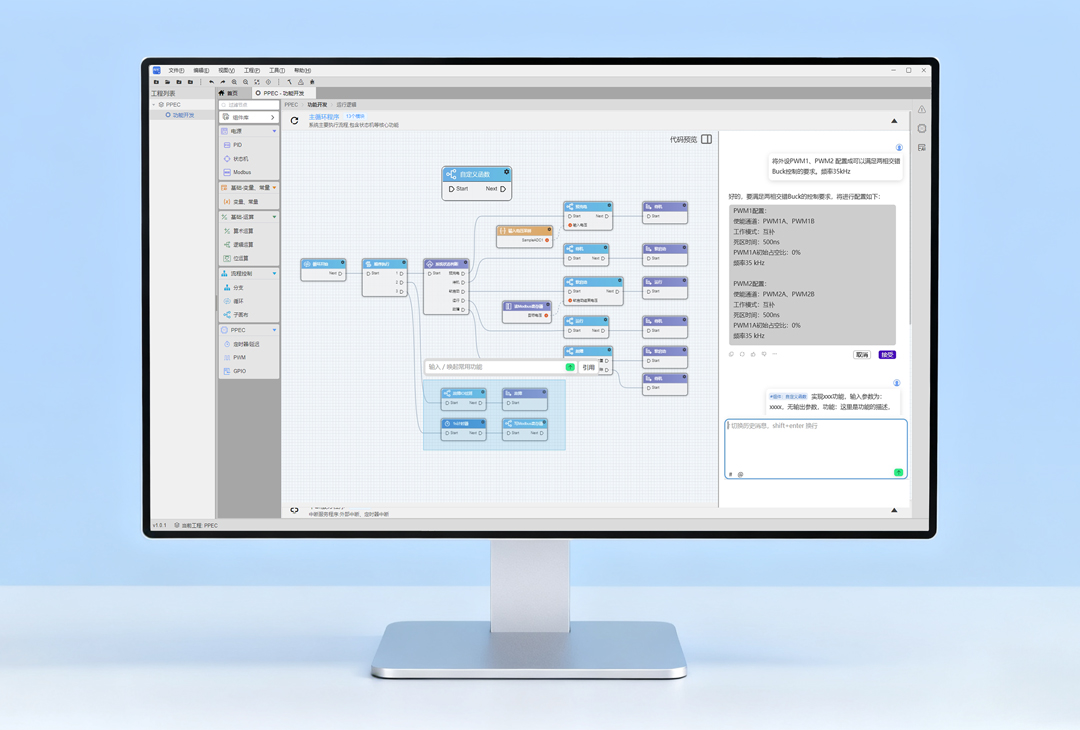

（1）圖形化編程

▌可視化開發：平臺將編程工作流模塊化，構建了一系列電源系統設計組件(如PID、狀態機、Modbus)、基礎變量/常量組件以及基礎運算組件(含算術運算、邏輯運算、位運算等)。工程師無需編寫底層代碼，只需通過簡單的“拖拽-連接-組合”，即可快速搭建拓撲控制邏輯。

▌錯誤校驗：內置拓撲結構的“合法性校驗”功能，實時提示拓撲連接的邏輯錯誤(如回路異常、元件參數沖突等)，降低設計失誤率。

（2）智能化拓撲開發工具

▌拓撲參數預配置：針對選定拓撲，自動生成初始參數范圍(如電感/電容值、開關頻率等)，減少基礎參數計算的工作量。

▌算法自定義支持：AI 智能助手可輔助工程師對控制算法(如PID、模糊控制、模型預測控制等)進行參數優化、邏輯調整，甚至基于場景需求生成“定制化算法雛形”，提升算法適配性。

3、拓撲與生態資源的深度協同

平臺打破“拓撲-硬件-控制”間的壁壘，實現全流程協同設計。

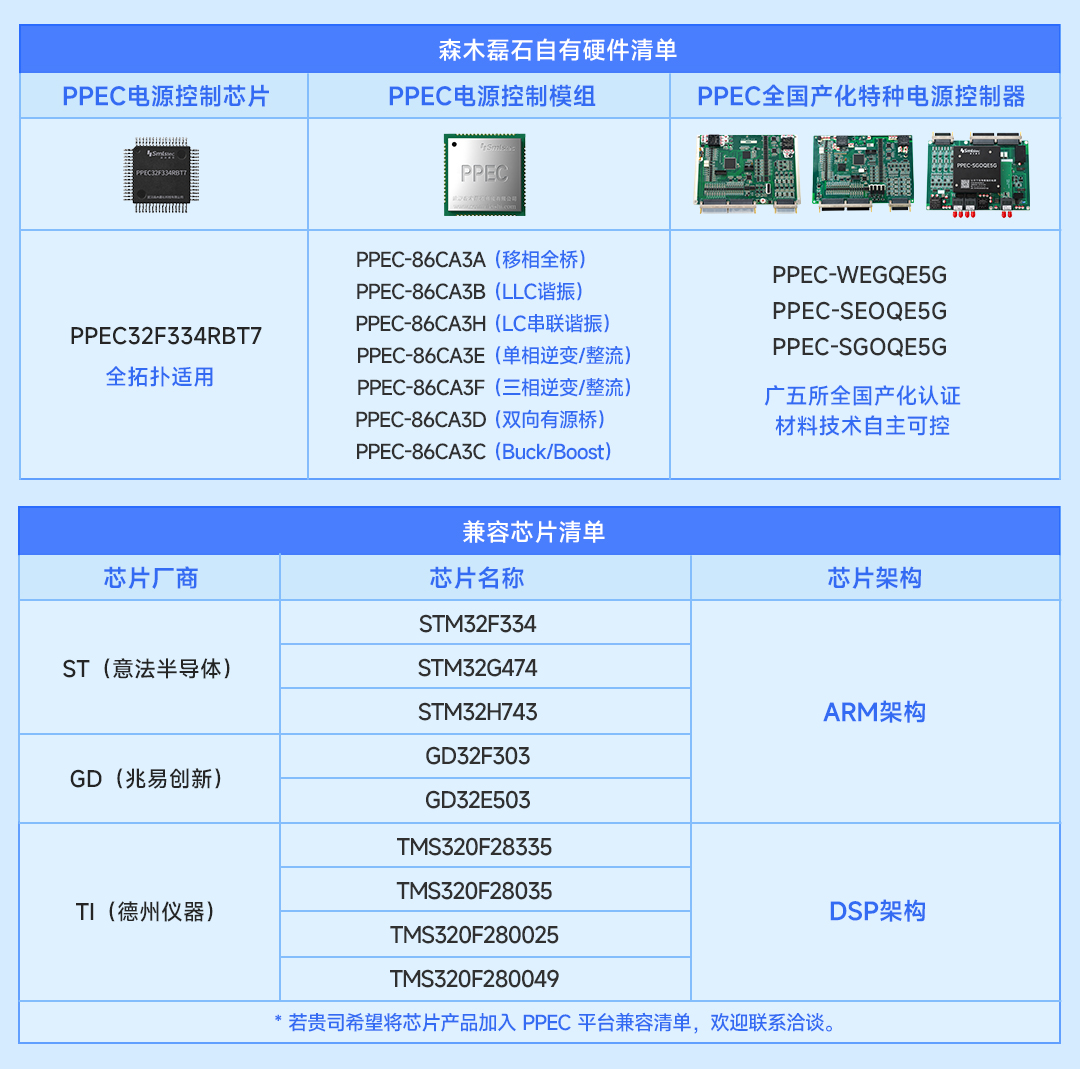

▌拓撲與硬件無縫適配：平臺對接海量硬件資源，兼容自研 PPEC 數字源控制芯片、主流廠商芯片(ST、TI、GD等)以及模組、板卡等多種硬件形態，拓撲方案可直接調用硬件的參數，確保拓撲與硬件的兼容性。

▌拓撲與控制策略協同設計：拓撲確定后，可直接關聯平臺內的控制算法模板，實現“拓撲結構+控制邏輯”的一體化開發，避免后續因控制不匹配導致的拓撲迭代。

二、拓撲全覆蓋行業價值

降低行業門檻：全品類拓撲資源 + 圖形化、智能化工具，讓缺乏豐富拓撲經驗的新手也能快速上手，加速電力電子領域人才成長，為行業注入新鮮血液。

提升開發效率：一站式拓撲智能化開發平臺，省去開發者在多工具、多資料間切換的時間，將拓撲設計周期從“周級”壓縮至“天級”甚至更短。

推動技術普及與創新：全面的拓撲覆蓋降低了先進技術的應用門檻，同時為開發者在現有拓撲基礎上進行創新提供了便捷條件，加速行業技術迭代。

PPEC Workbench 電力電子智能化設計平臺以“全拓撲覆蓋+免代碼智能化高效開發+生態化協同”為核心，破解了傳統電源拓撲開發知識壁壘高、工具碎片化、協同效率低的的難題，可為電力電子行業各類電源開發提供一站式拓撲解決方案，助力電源行業高速發展，向著“讓天下沒有難做的電源”這一目標堅實邁進。
