STMicroelectronics STEVAL-LLL014V1汽車LED驅動器評估套件 設有四個LED燈串，采用ALED7709 LED驅動器。該驅動器通過AEC-Q1001級認證，可作為升壓或SEPIC直流/直流控制器。STMicroelectronics STEVAL-LLL 014V1還包括四個低側恒流電流沉。將升壓控制器與LED電流沉集成，可實現可調升壓電壓，最大限度地降低ALED7709的功耗，并提高整體效率。

數據手冊：*附件：STMicroelectronics STEVAL-LLL014V1汽車LED驅動器評估套件數據手冊.pdf

該套件還包含SPC582B60E1 32位汽車級微控制器，該微控制器通過I^2^C接口與ALED7709進行通信。STEVAL-LLL014V1可通過STSW-LLL014GUI軟件進行配置和控制，在通過USB連接的PC上運行。此外，ALED7709可與板載MCU斷開，并由外部客戶I^2^C系統控制。

特性

• 輸入電壓范圍：4.5V至42V
• 如果V in <6V，則升壓禁用
• 升壓工作頻率為400kHz，具有擴頻功能
• 每通道可調輸入電流：150mA
• 支持混合PWM和模擬調光

框圖

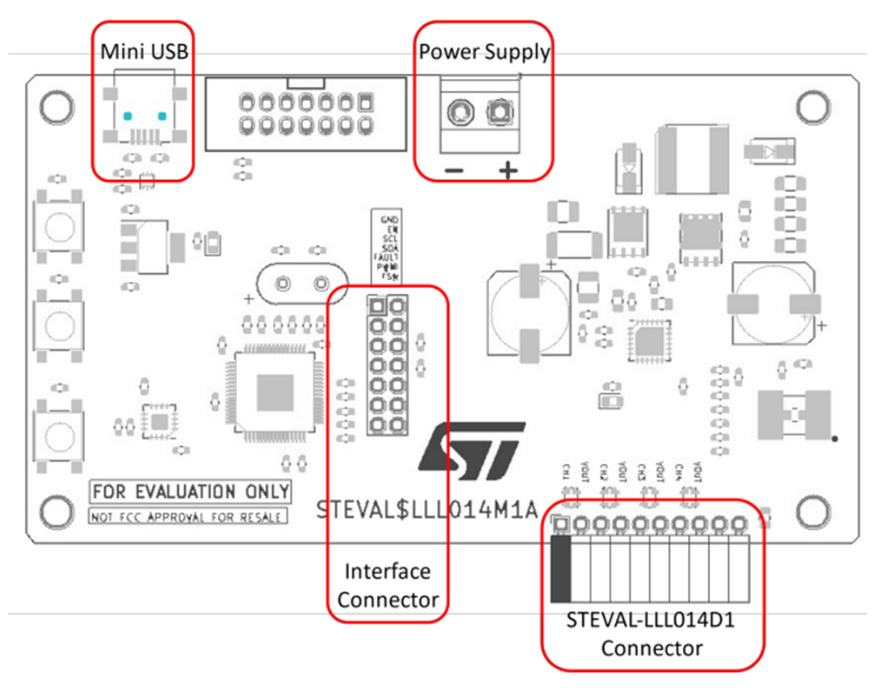

連接器

?基于ALED7709的汽車LED驅動器評估套件技術解析?

?一、產品概述?
STEVAL-LLL014V1是意法半導體推出的四通道汽車LED驅動器評估套件，其核心組件為ALED7709ATR芯片。該評估板專為汽車LED照明系統設計，支持4.5V至42V寬輸入電壓范圍，集成DC-DC升壓控制器與四個恒流吸電流器，可通過I2C接口由SPC582B60E1車規級32位MCU實現精準控制。

?二、核心技術特性?

1. ?電源管理能力?
   • 輸入電壓范圍4.5V-42V，具備低壓保護功能（Vin<6V時自動禁用升壓）
   • 升壓開關頻率400kHz，支持?jǐn)U頻技術以降低EMI干擾
2. ?LED驅動性能?
   • 四通道獨立控制，每通道電流可調至150mA
   • 支持模擬調光與PWM調光混合模式
   • 自適應升壓電壓技術，根據LED狀態動態優化能效
3. ?系統保護機制?
   • 集成NTC溫度傳感器，實時監控LED工作溫度
   • AEC-Q100車規級認證（Grade1），滿足-40℃至125℃工作環境

?三、系統架構設計?
評估套件采用模塊化設計，包含主控板（STEVAL-LLL014M1）與接口板（STEVAL-LLL014D1）。ALED7709既可受板載MCU控制，也支持通過外部I2C系統獨立操作。配套STSW-LLL014GUI圖形界面軟件，可通過USB連接實現參數配置與實時監控。

?四、應用場景拓展?
該方案適用于汽車日間行車燈、尾燈組、內飾照明等場景。其自適應電壓調整特性可有效應對不同LED串的電壓差異，將功率損耗集中在外部MOSFET，顯著提升系統效率。結合SPC582B60E1的PWM同步功能，可實現與整車系統的時序協同。

?五、設計要點提示?

1. 布局時需注意升壓電感與續流二極管的散熱設計
2. 通過GUI軟件可實時調整電流斜率補償參數，優化動態響應
3. 兼容SEPIC拓?fù)湓O(shè)計，支持輸出電壓低于輸入電壓的應用場景
