FPGA 設計開發過程中，軟件是工程師必不可少的工具，好的軟件開發環境可以簡化設計者的設計流程，縮短開發時間，提升整體設計效率。

京微齊力2025福晞軟件工具，在舊版基礎上結合其在 FPGA 項目的實際開發和應用過程中的綜合表現進行多項優化和配置提升，從性能到時序，新版福晞軟件開發環境大大提升了工程師在 FPGA 設計過程中的效率和準確性。

京微齊力2025福晞軟件工具

設計性能優化

在 FPGA 設計領域，性能通常指的是電路在滿足所有時序約束的前提下，設計能夠達到的最高工作時鐘頻率，即通俗所說的 fmax，這也是衡量 FPGA 設計性能的核心指標。

實現時序收斂是設計開發過程中一個極其耗時的環節。如果設計的性能未能滿足預期，可能需要進行多輪迭代優化，這將導致開發進度放緩，甚至出現延期。

為了克服這一挑戰，我們對于2025版福晞軟件采取了一系列的優化措施。例如，開發了 retiming 算法來降低邏輯級數，挖掘 FPGA 架構的潛力以提高布局布線的靈活性。此外，此次優化還引入了 ixplorer 流程，該流程能夠自動搜索合適的軟件參數，進一步提升性能。

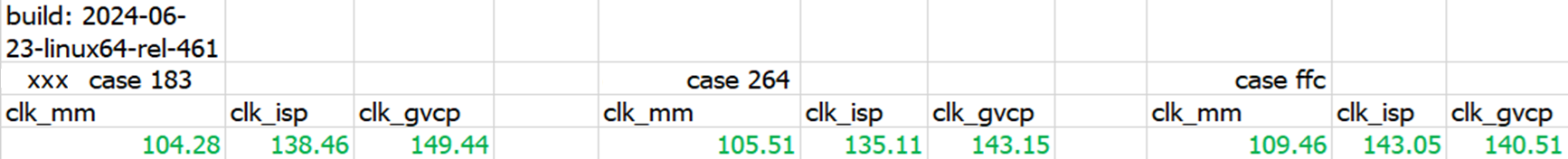

這些優化措施在基于 HME-P1 工業相機項目中取得了顯著成效，在三個關鍵的時鐘域（CPU、千兆網和 ISP）的 fmax 性能上，我們實現了15%至20%的提升。以下是三個不同型號的工業相機設計及其變種分別執行 ixplorer flow 后搜索到的最優結果，單位為 MHz。其中 183 設計的 lut 利用率為 69%，EMB 利用率為 85%。

軟件運行時間優化

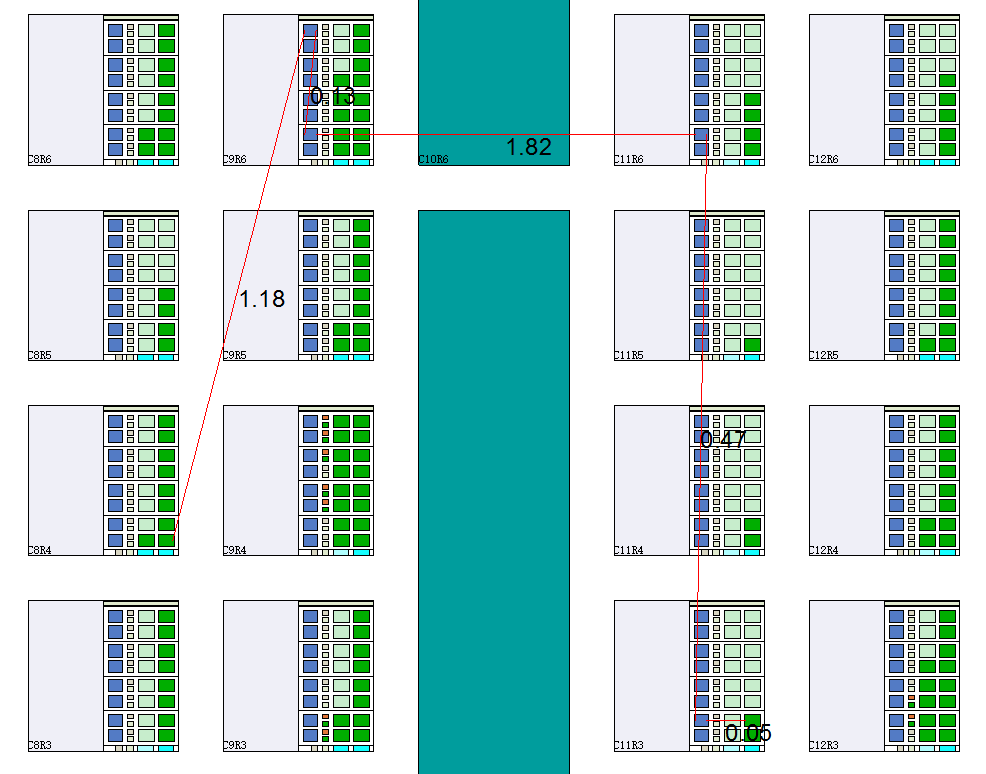

在 FPGA 的設計開發過程中，軟件的運行時間直接關系到用戶的設計體驗和開發效率。尤其關鍵的是布線階段，它往往占據了整個設計流程的大部分時間。為了解決這一問題，我們針對性的開發了相應的優化算法。通過優化綜合后的網絡拓撲結構、調整布局以降低擁塞，以及對布線算法進行深入優化，從而成功的顯著減少了布線時間。

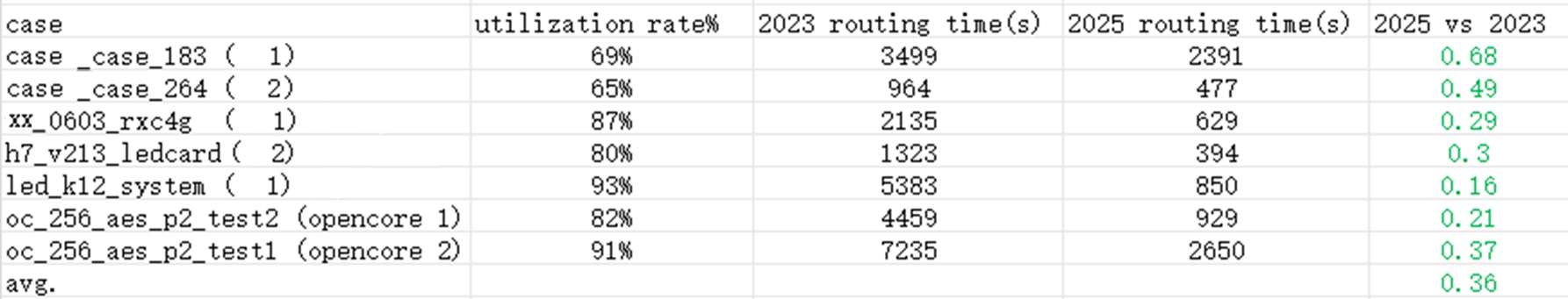

以下是我們部分測試結果的匯總：2025版本軟件的布線時間約為2023年版本的36%，平均減少64%。大部分設計來源于客戶提供的網表文件，少量設計來源于 intel 公開測試集。

軟件時序報告準確性優化

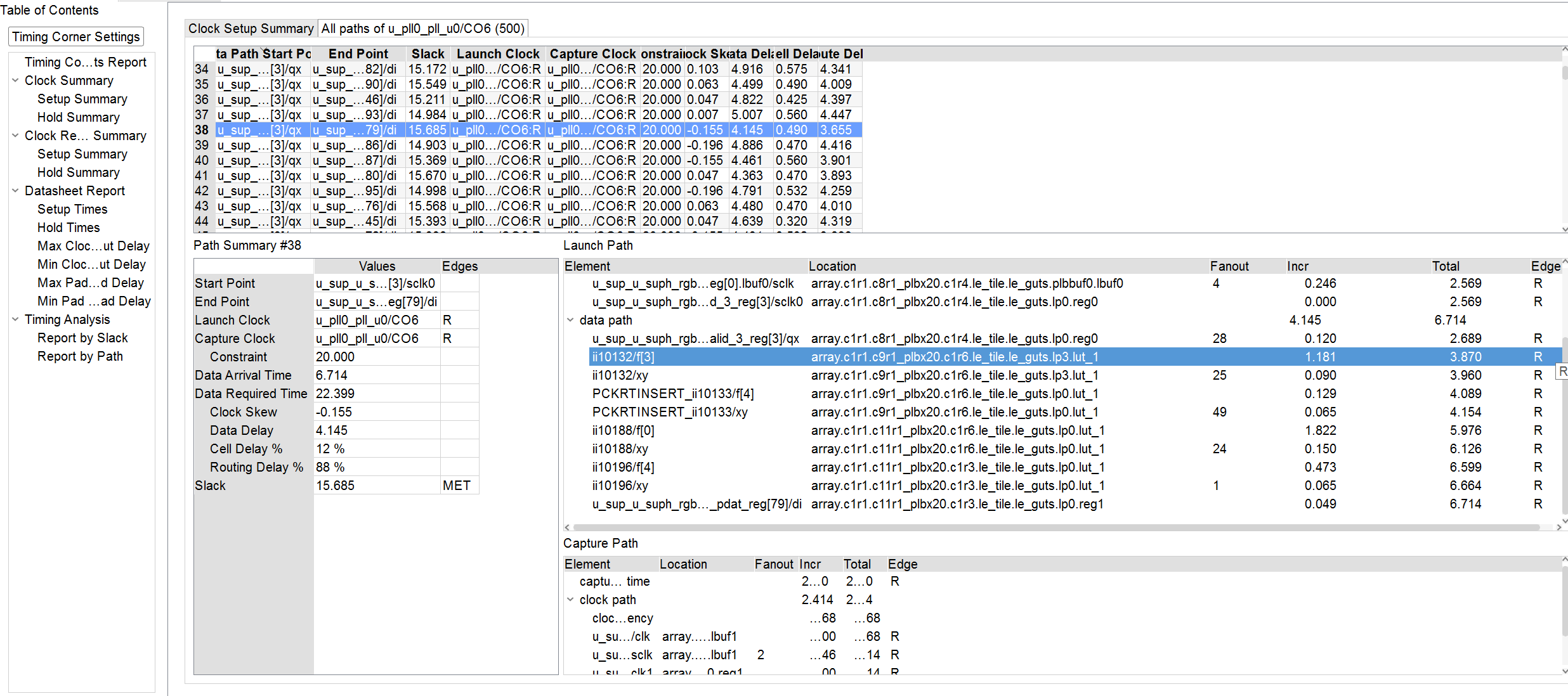

在 FPGA 設計開發過程中遇到問題時，進行時序違例檢查是一種非常有效的診斷手段。一份精確的時序報告對于用戶來說至關重要，因為它可以幫助工程師們迅速準確地定位問題所在。

為了提升時序報告的準確性，我們實施了一系列優化策略。包括采用 spice 仿真技術獲取更精確的延時數據、進行上板實測來校準，以及在高低溫環境下進行功能驗證。此外，我們還收集了已量產設計的實際測試環境。

我們進一步引入了 ixplorer 流程，生成了多個運行結果，并對這些結果進行了逐一驗證，以確保時序報告的準確性。以下是我們收集到的測試環境設計列表：

基于 HME-HR03 芯片的屏顯設計：為屏顯技術提供精確的時序驗證。

基于 HME-H3 的屏顯設計：進一步增強了我們對屏顯設計時序問題的理解。

基于 HME-P0 的 LED 接收卡設計：針對 LED 接收卡的特定需求進行時序分析。

通過這些綜合措施，京微齊力致力于為用戶提供更為可靠和精確的時序報告，以優化用戶、工程們的開發體驗。
