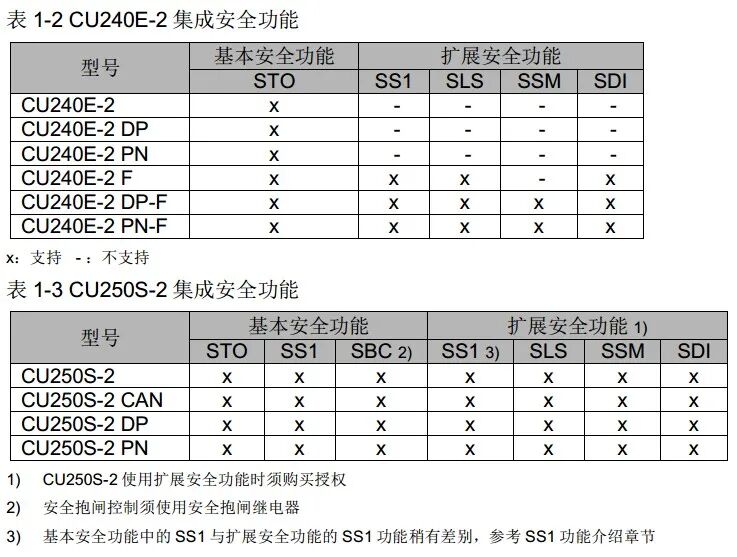

西門子G120變頻器控制單元自CU240E-2系列開始支持集成的安全功能。集成安全功能分為兩部分，分別是基本安全功能和擴展安全功能，其中基本安全功能提供基本的安全停車功能(STO)，擴展安全功能包括安全抱閘控制(SBC)、安全停止(SS1)、安全限速(SLS)、安全轉速監控(SSM)和安全方向(SDI)。不同型號控制單元支持的安全功能不同，如下圖所示:

本文重點介紹基本安全功能安全停車，即安全轉矩關斷(STO)的配置方法，并在TIA Portal Startdrive中以CU240E-2為例列出配置的詳細步驟。

安全轉矩關斷(Safe Torque Off)，符合IEC 60204-1 Stop Category 0 非受控停車要求。可以通過控制單元I/O端子上的故障安全輸入F-DI(或安全通訊 PROFIsafe)激活STO功能。

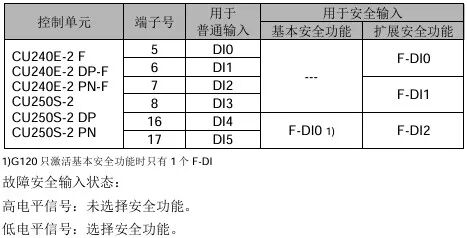

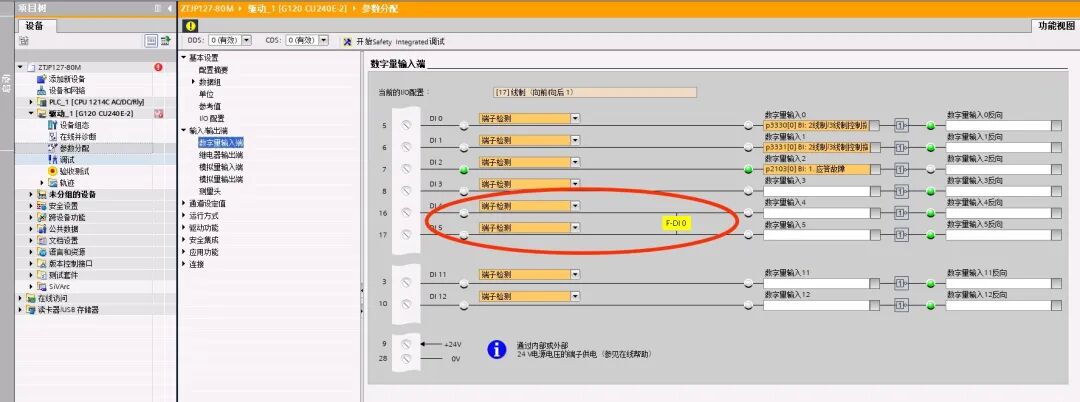

關于F-DI端子，不同控制單元配置不同，相見下圖:

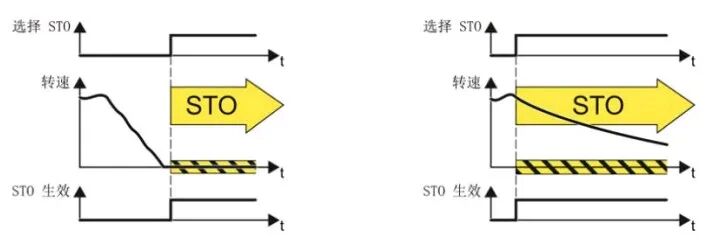

當激活STO后G120變頻器會立即封鎖脈沖，輸出轉矩為0，如果激活STO時電機處于靜止，可防止靜止的電機意外啟動；如果激活STO時電機正在旋轉，電機會依靠慣性繼續旋轉直到靜止(和OFF2一致，需要注意，STO功能無法使正在旋轉的帶有大慣量負載的電機快速停止)。如果電機帶有抱閘，抱閘將立即閉合。

STO功能的配置流程和方法:

1.先調試好G120變頻器基本參數和功能，可參見使用TIA Portal Startdrive調試SINAMICS G120的步驟一文，內有詳細介紹。

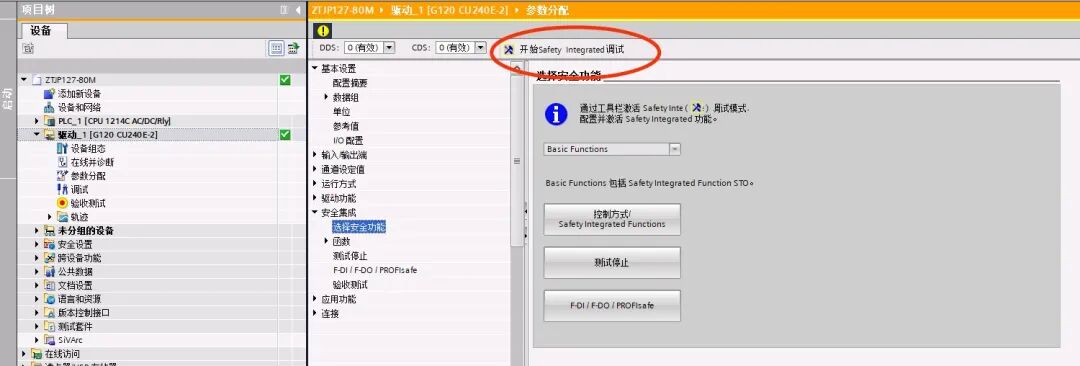

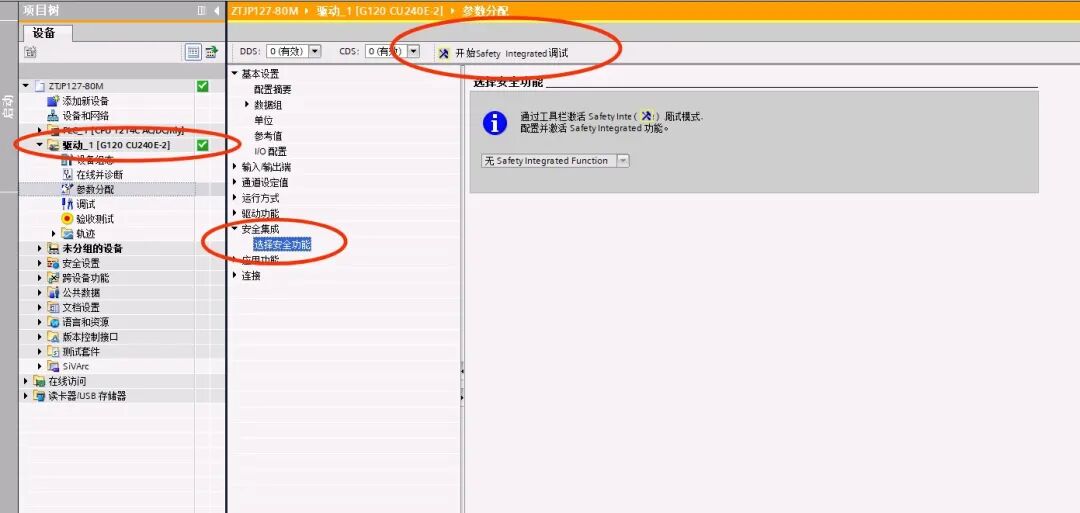

2.在TIA Portal中在線G120變頻器，項目樹雙擊"參數分配"，在參數分配"功能視圖"下雙擊"安全集成"，再點擊頂部"開始Safety Integrated調試"；

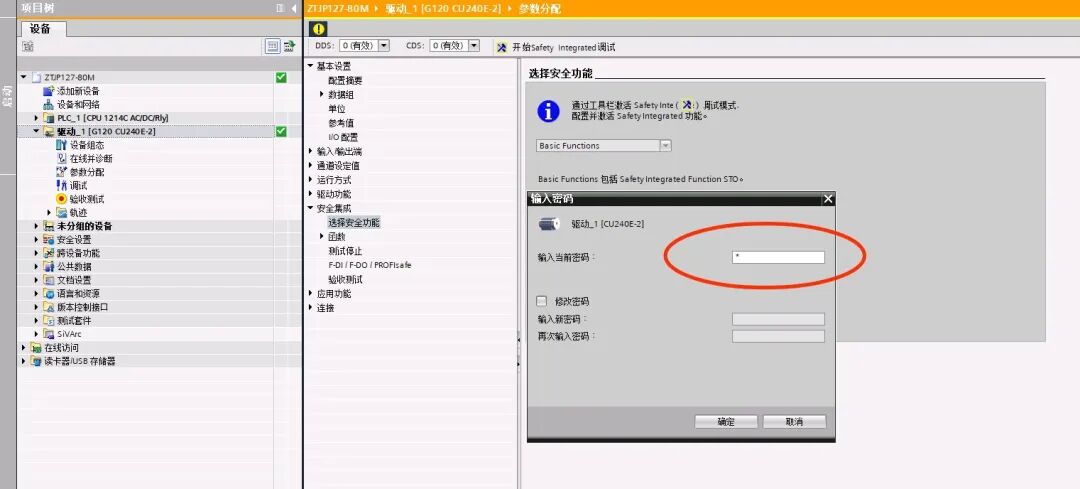

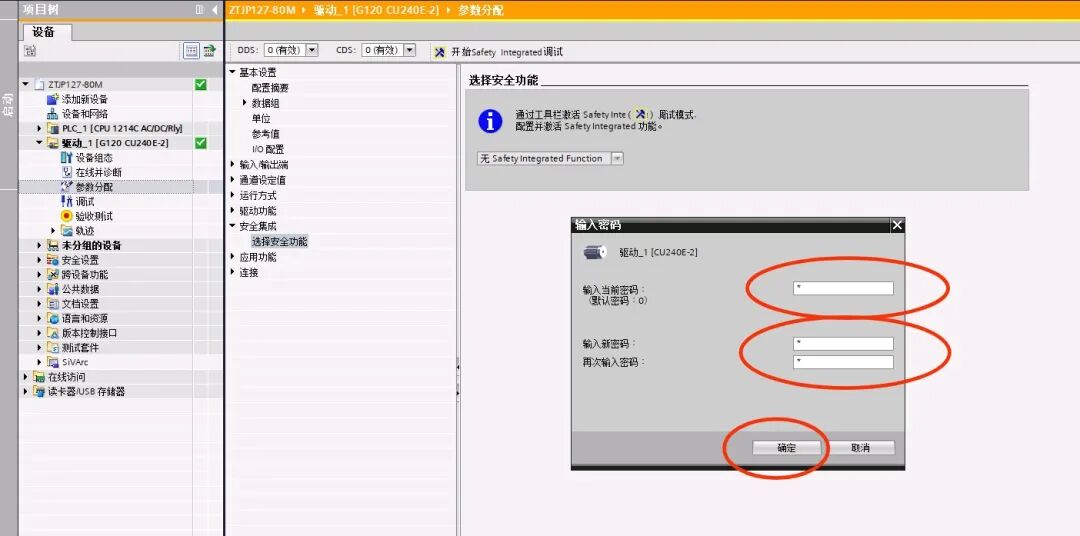

3.點擊"開始Safety Integrated調試"后會彈出密碼設置對話框，輸入默認初始密碼:0，然后設置自定義密碼，本例設置為1，點擊"確定"；

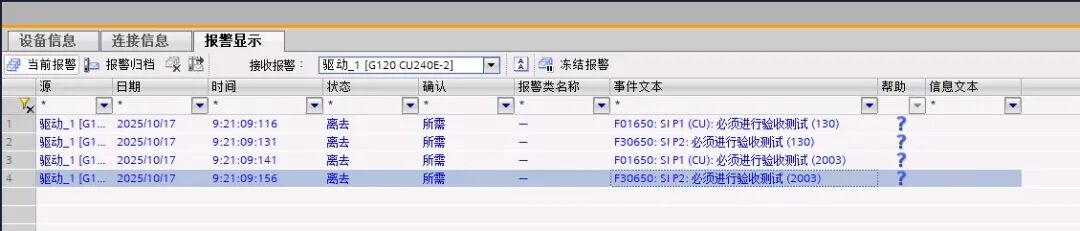

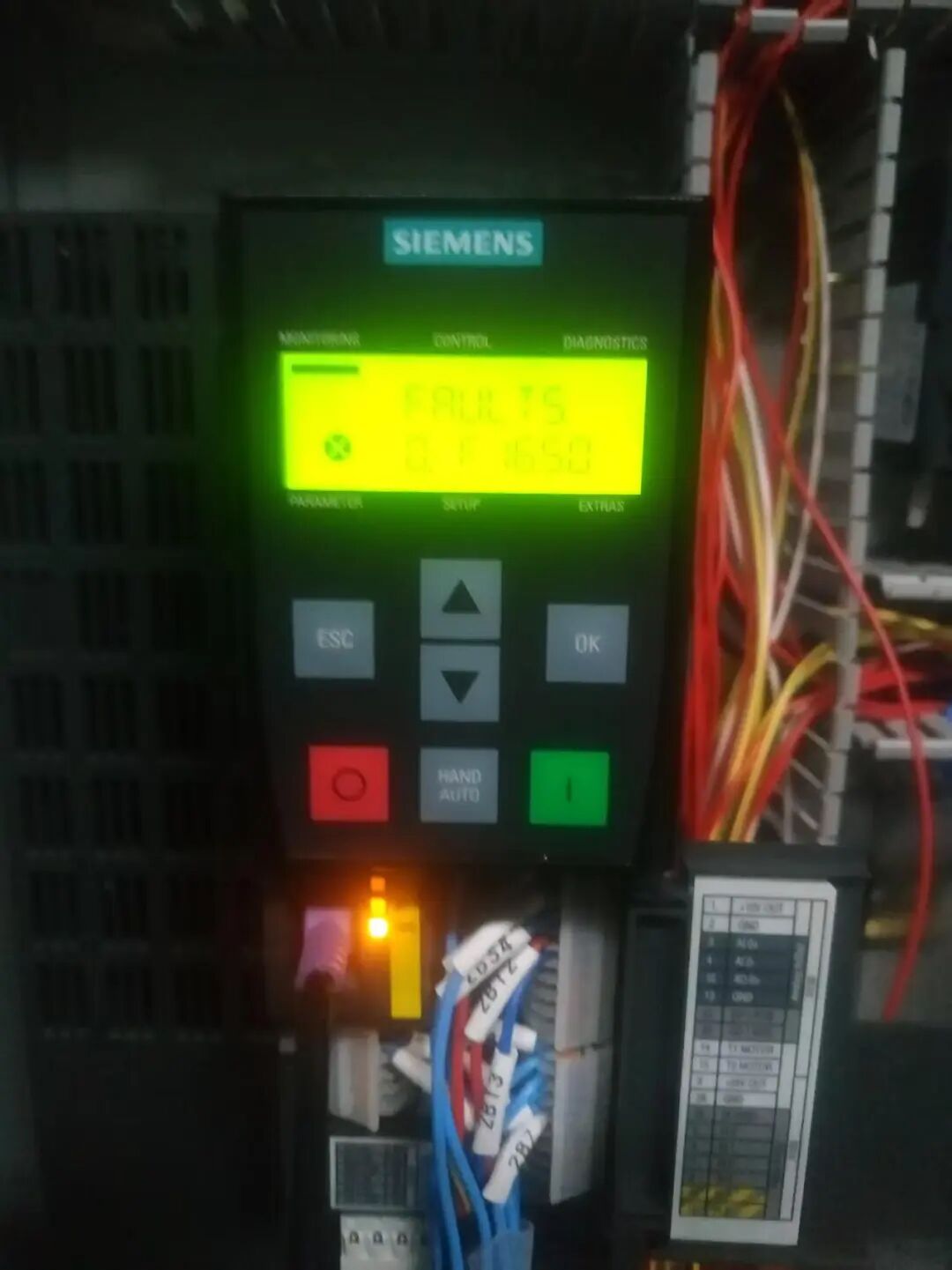

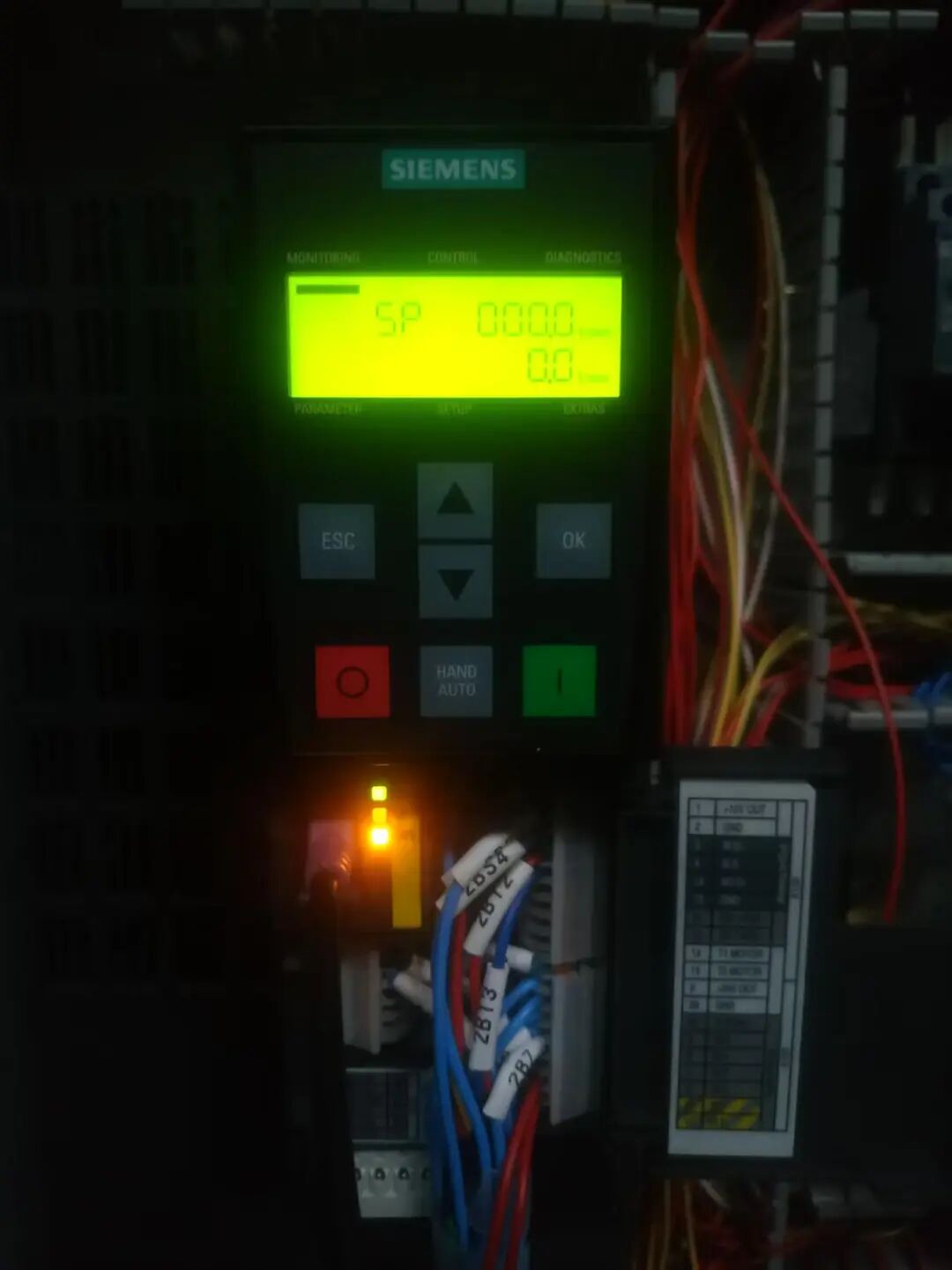

4.密碼修改后，彈出對話框，提示牢記密碼；同時G120變頻器輸出故障值F1650，CU單元安全功能指示燈閃爍，點擊""確定；

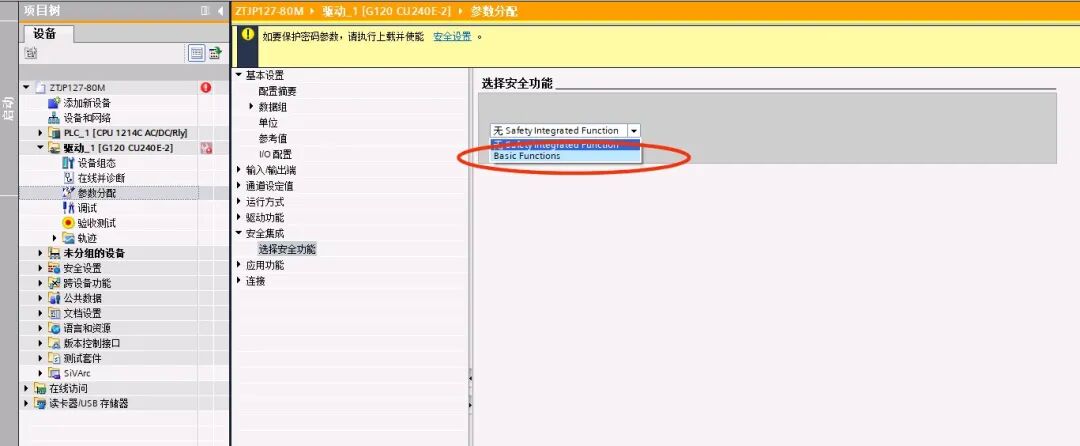

5.選擇"Basic Functions"；

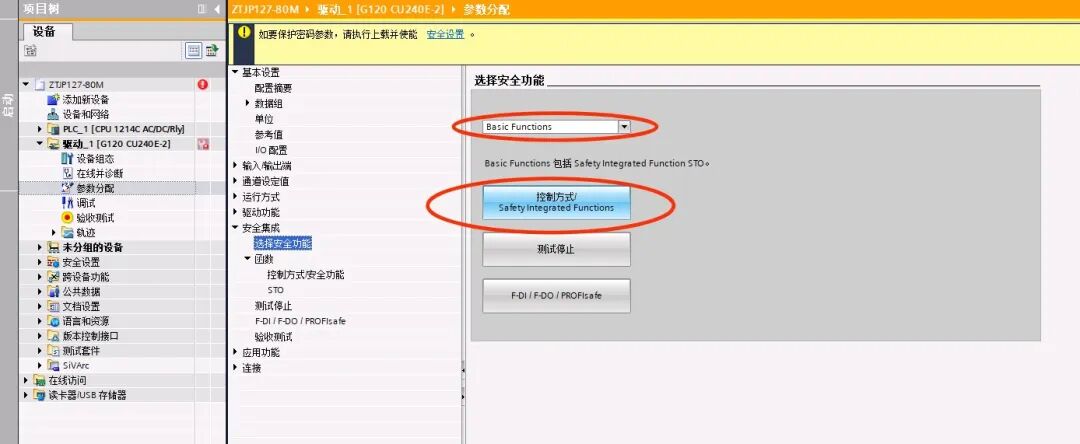

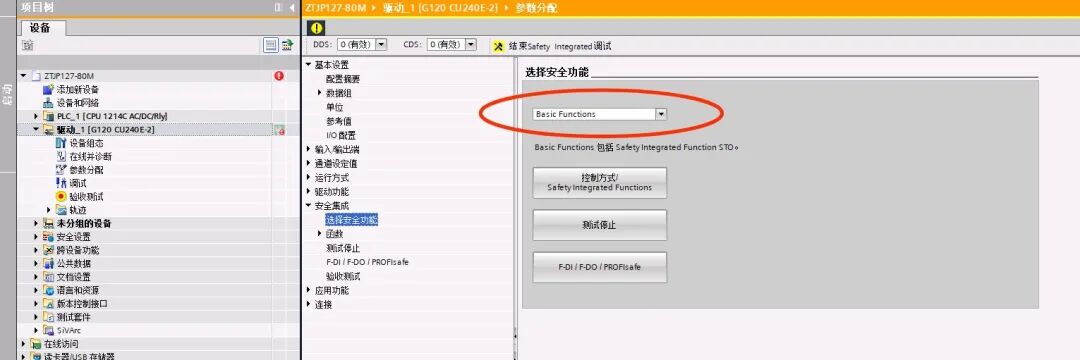

6.點擊"控制方式/Safery Integrated Function"；

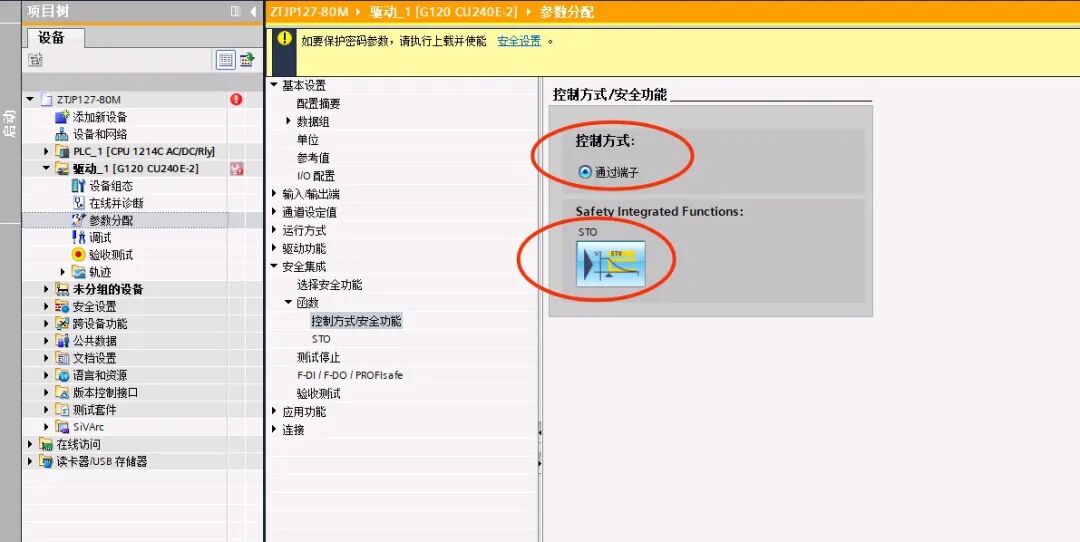

7.由于本例選擇的是基本的CU240E-2，只能選擇"通過端子"，如選擇通訊版本或CU250S-2系列，還可以選擇通訊等方式，點擊"STO"功能圖圖標；

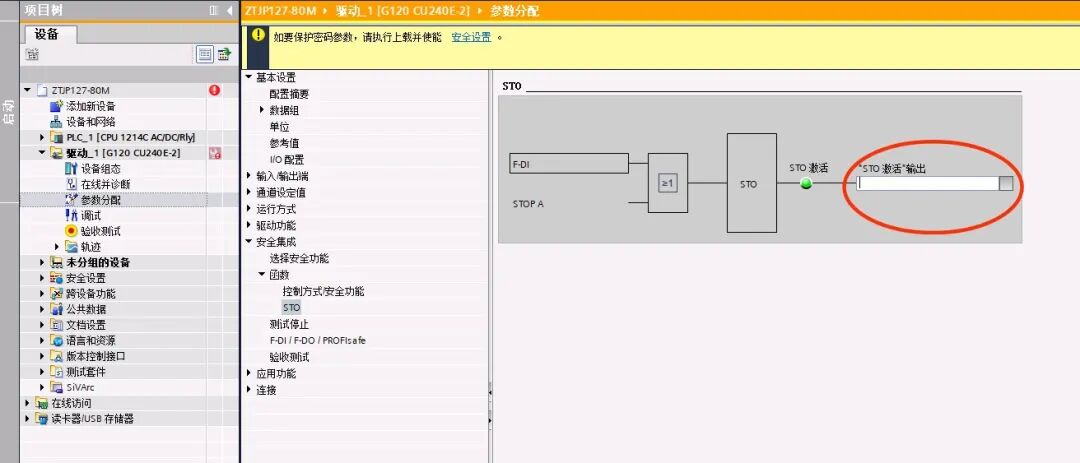

8.可根據需要對STO激活信號進行輸出，例如輸出給控制單元繼電器輸出，用于指示信號；

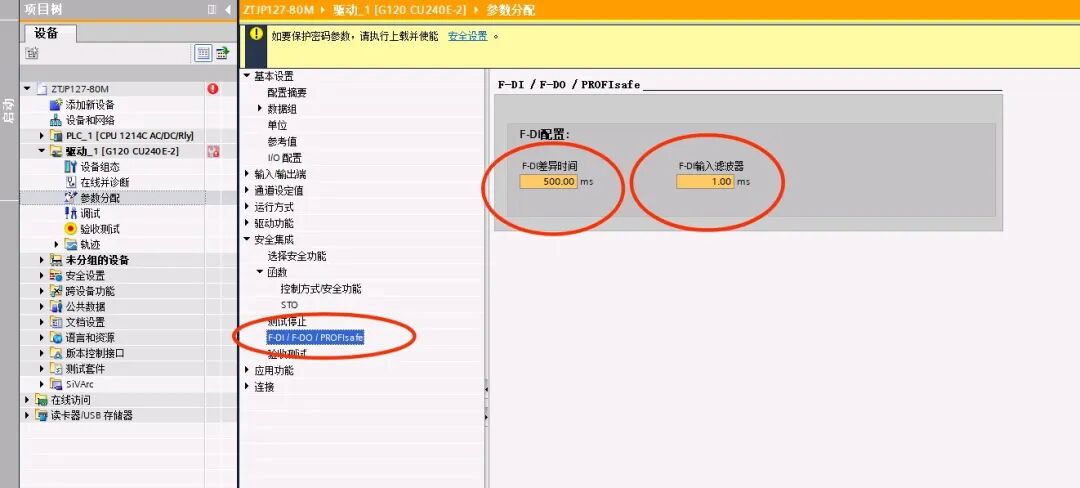

9.在"F-DI/F-DO/PROFlsafe"設置F-DI兩路數字量DI輸入信號的差異時間，默認500ms，以及F-DI去抖時間，默認1ms，建議保持默認設置。

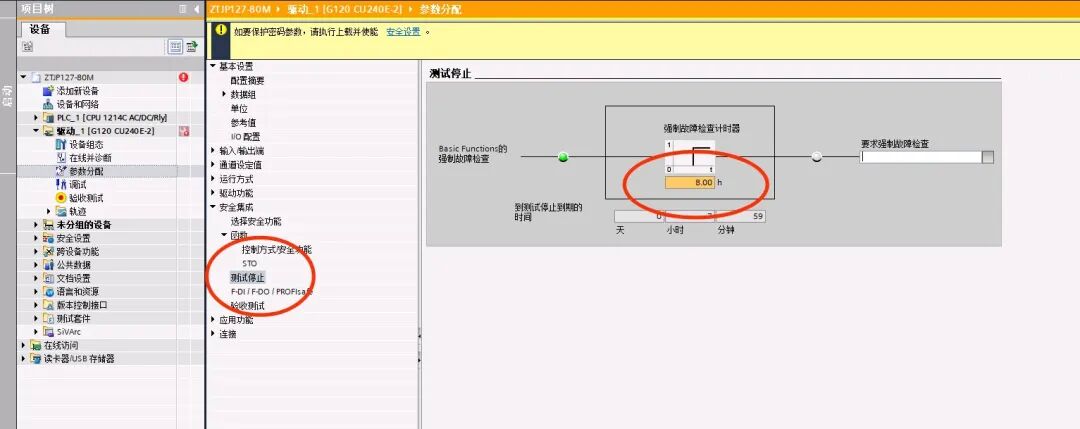

10.配置強制故障檢查時間，默認8小時，最大9000小時。要求在該時間內必須執行一次STO激活和復位，以開啟重新計時，否則G120變頻器輸出A1699報警，但不影響G120變頻器運行。

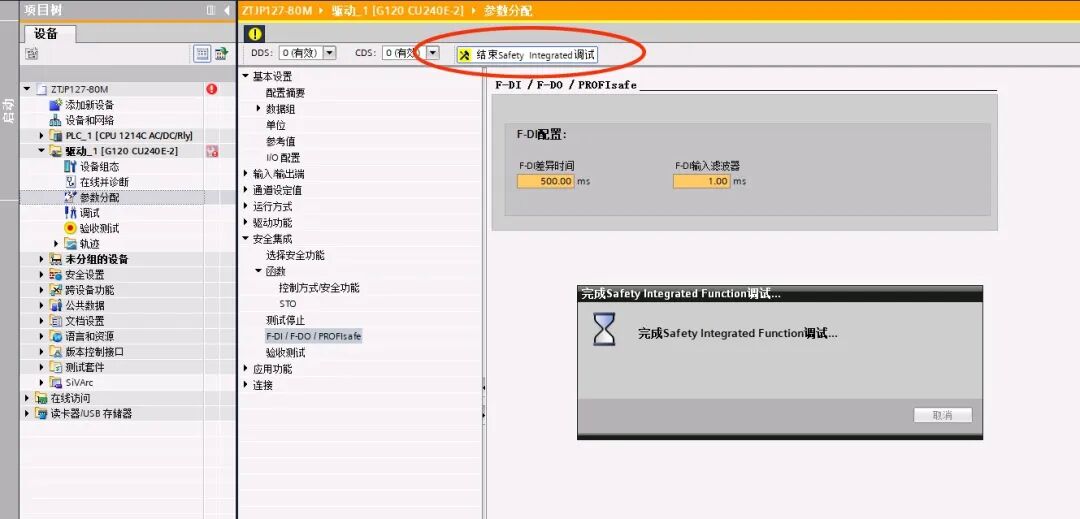

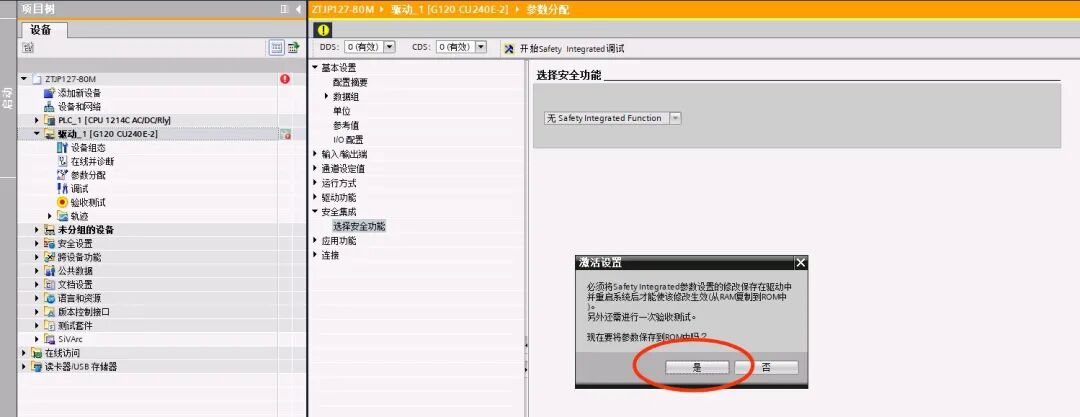

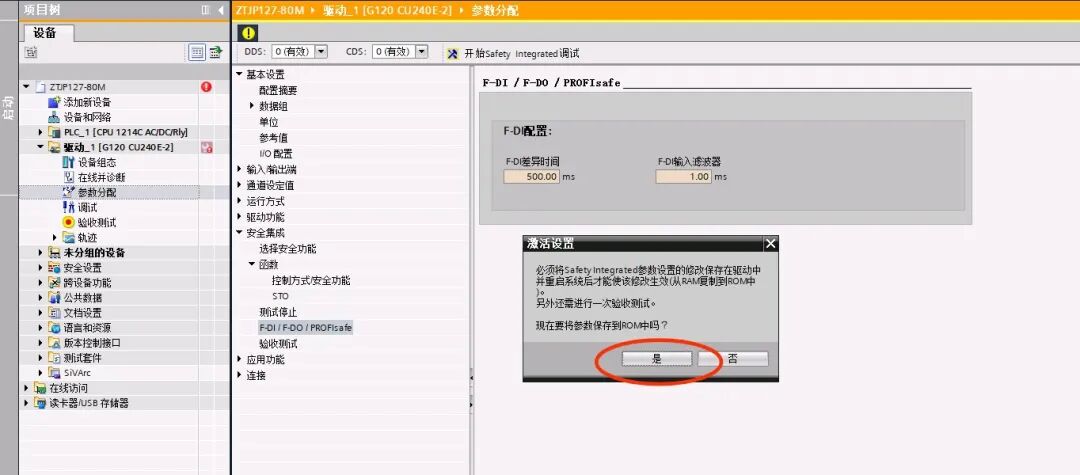

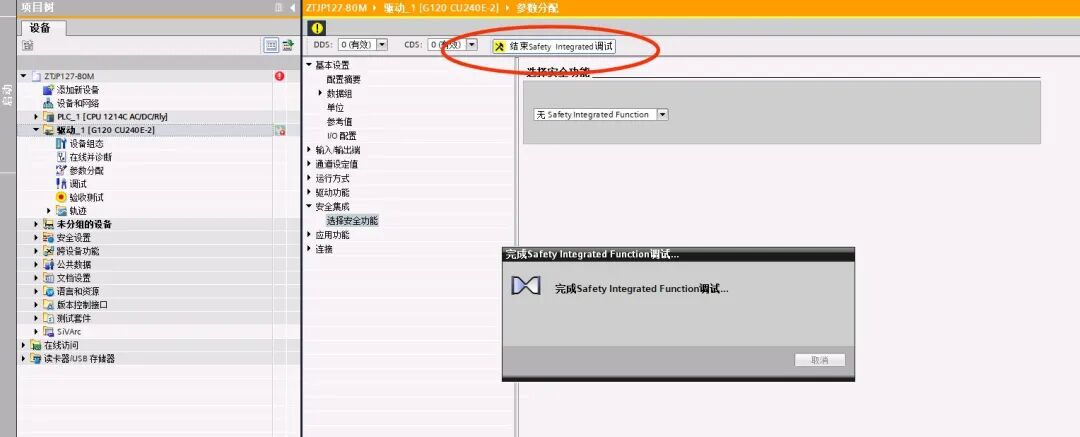

11.點擊頂部"結束Safety Integrated調試"，在彈出的激活設置對話框點擊"是"，執行CopyRAMtoROM；

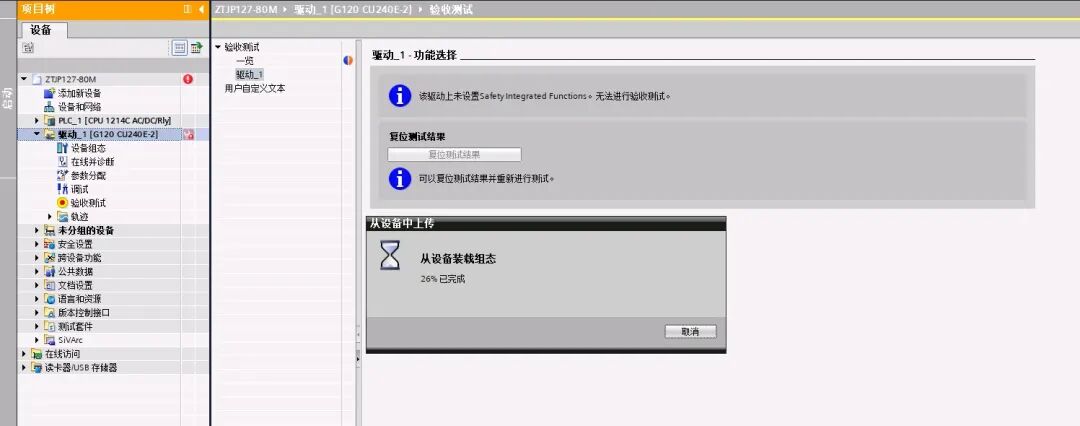

12.上載G120變頻器參數至PC，并重啟G120變頻器；

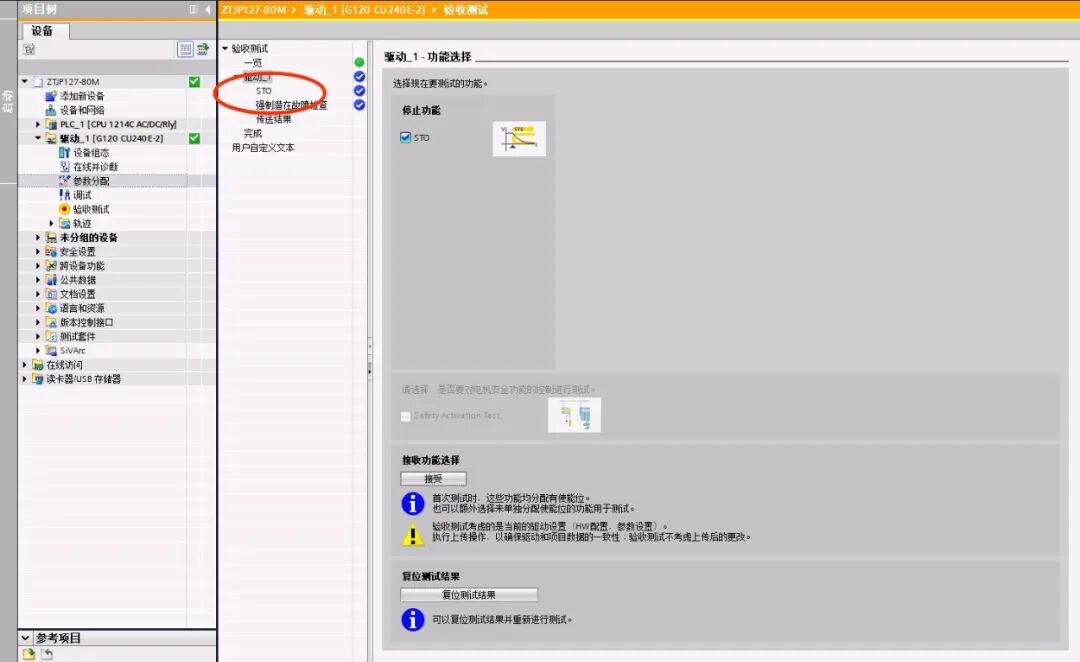

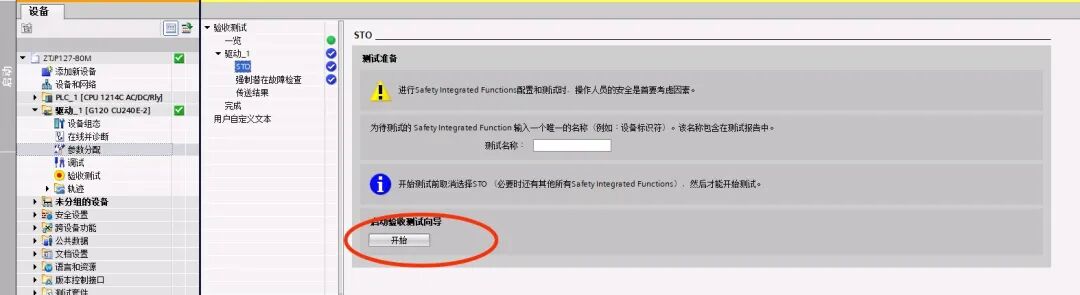

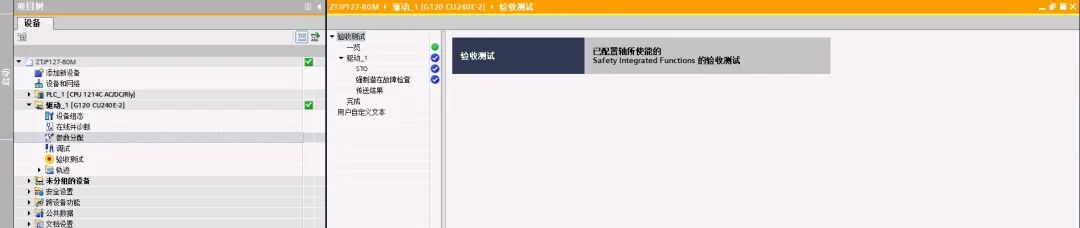

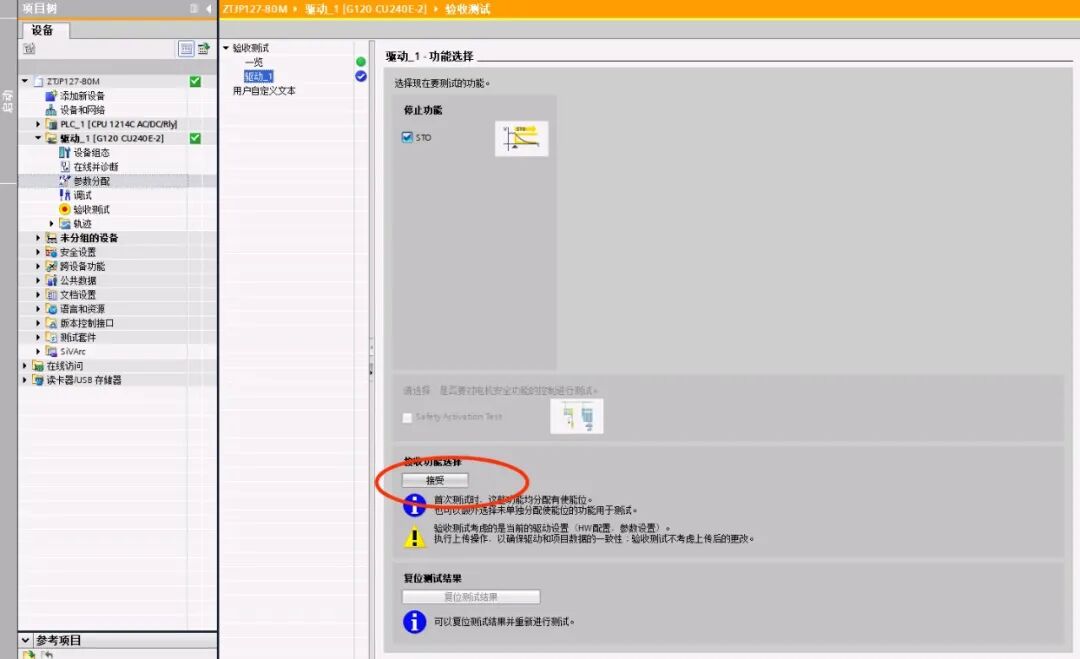

13.重新在線G120變頻器，執行驗收測試，過程如下；

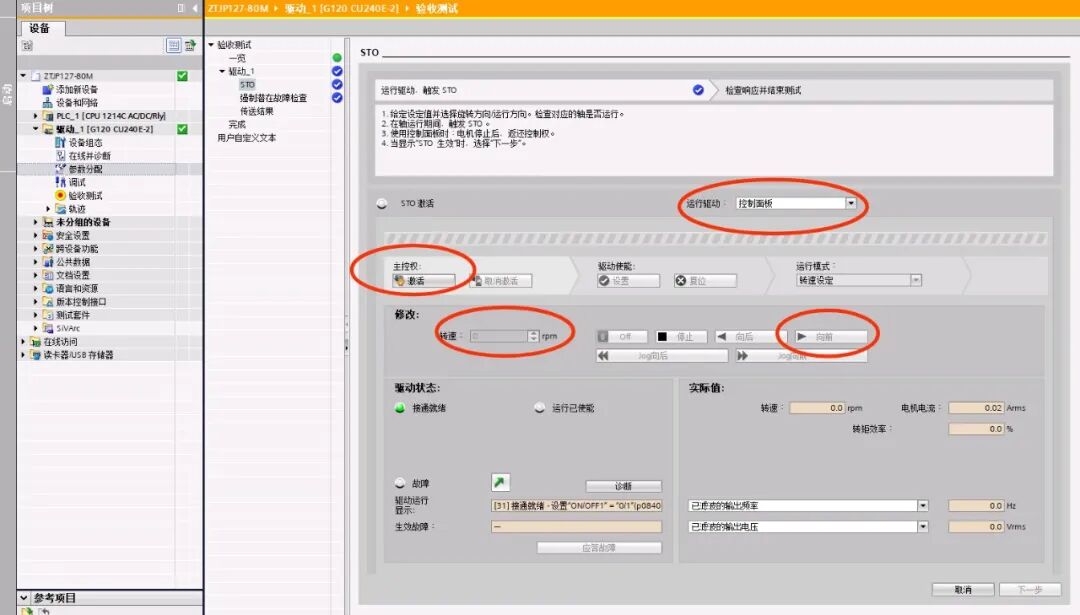

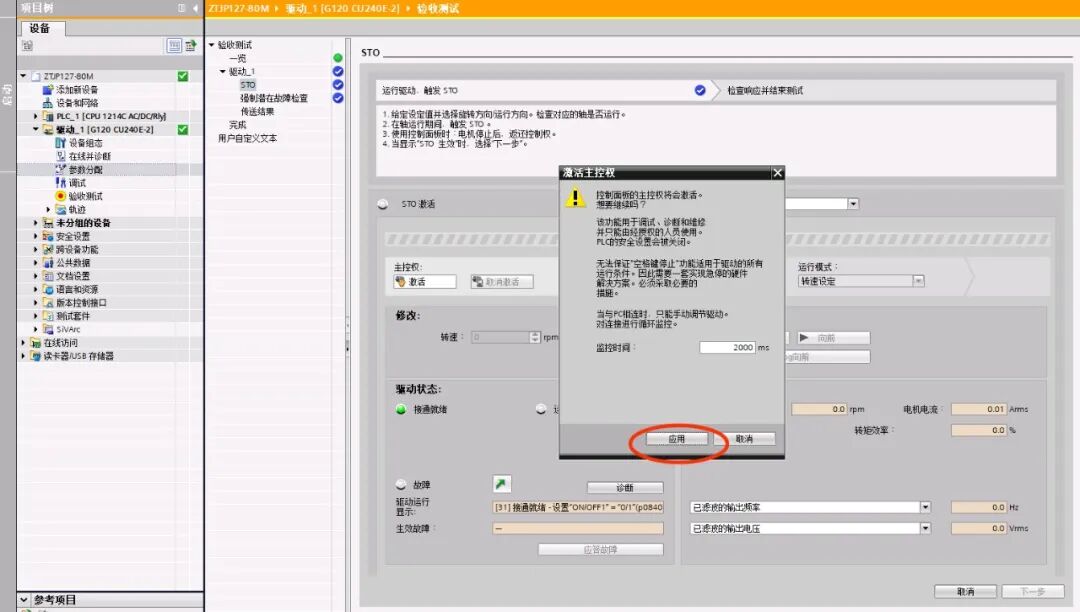

本例使用控制面板啟動，獲取控制權，設置適當轉速運行正轉，并在運行中激活STO；

取消STO功能的配置流程和方法:

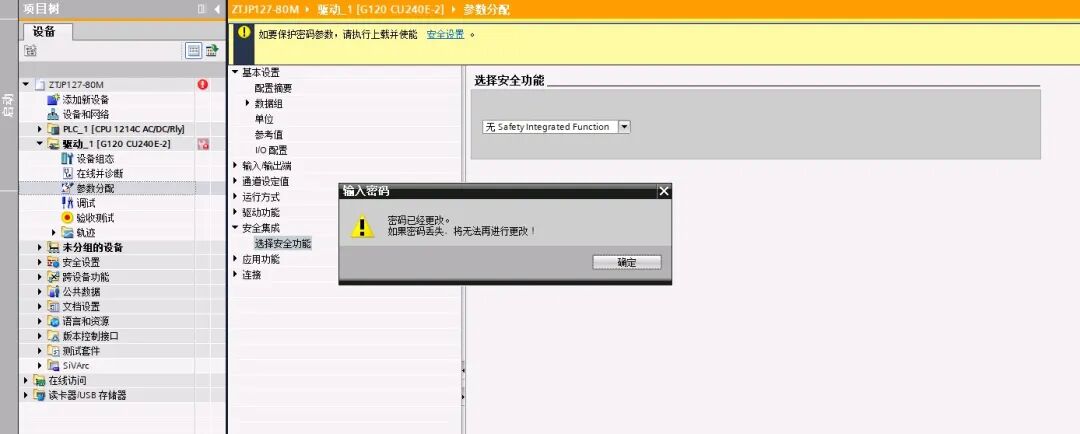

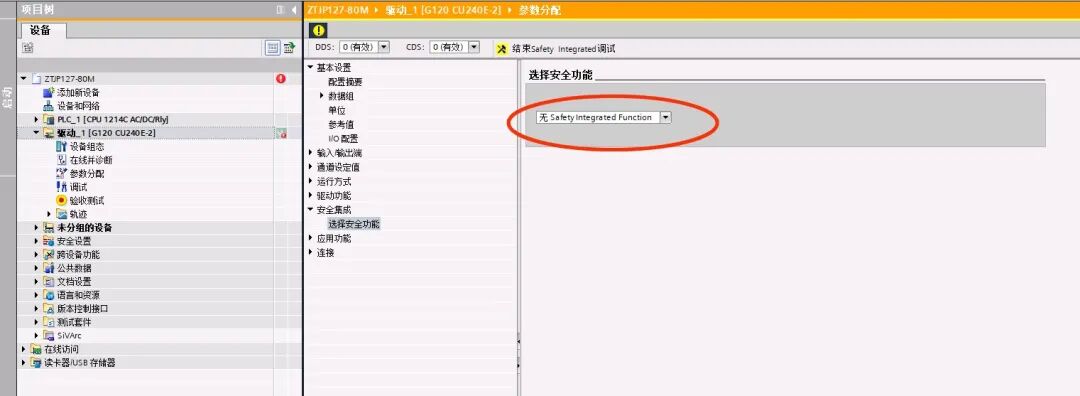

與激活配置流程一致，只是把"選擇安全功能"，從"Basic Function"切換至"無Safery Integrated Function"。

以上內容便是在TIA Portal Startdrive中以CU240E-2為例激活和取消STO功能配置的方法和步驟。
