STMicroelectronics STEVAL-STWINMA2麥克風陣列擴展板可為STEVAL-STWINKT1B（和STEVAL-STWINKT1）SensorTile無線工業節點 (STWIN) 套件添加高級傳感功能。該擴展板通過專用的12引腳連接器連接到STWIN核心系統板。STEVAL-STWINMA2擴展板包括四個IMP23 ABSU低功耗、高信噪比 (SNR) 高性能、單端、模擬和底部端口MEMS麥克風。該擴展板具有3V至5.5V輸入電源范圍和板載音頻級四通道模數轉換器 (ADC)。STEVAL-STWINMA2工業模擬麥克風擴展板還具有高達80kHz超聲波頻率響應和串行音頻接口 (SAI) 數字輸出。該擴展非常適合用于工廠自動化和聲音傳感應用。

數據手冊：*附件：STMicroelectronics STEVAL-STWINMA2麥克風陣列擴展板數據手冊.pdf

特性

• 通過12引腳連接器連接到STWIN核心系統板
• 電源輸入范圍：3V至5.5V
• 高達80kHz超聲波頻率響應
• 4mm方型差分麥克風陣列
• 串行音頻接口 (SAI) 數字輸出

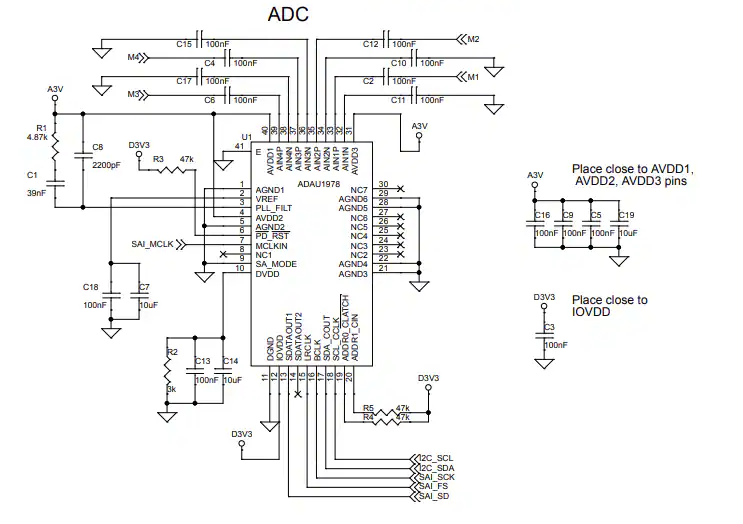

示意圖

基于STEVAL-STWINMA2麥克風陣列擴展板的工業音頻傳感技術解析?

一、產品概覽與核心特性

STEVAL-STWINMA2是意法半導體專為工業物聯網場景設計的麥克風陣列擴展板，通過與STWIN（SensorTile Wireless Industrial Node）核心系統板組合，構建完整的工業級聲學傳感解決方案。其核心特性包括：

1. ?高性能麥克風陣列?
   • 集成4顆IMP23ABSU模擬MEMS麥克風，采用底部進聲孔設計
   • 頻率響應范圍覆蓋至80kHz，支持超聲波分析應用
   • 單端輸出結構，信噪比(SNR)表現優異
2. ?專業級信號鏈設計?
   • 板載音頻級四通道ADC（ADAU1978）
   • 支持串行音頻接口(SAI)數字輸出
   • 集成LDK130低壓差線性穩壓器，靜態電流僅300μA
3. ?工業場景適配特性?
   • 工作電壓范圍3V-5.5V，適合電池供電場景
   • 通過12針專用連接器與STWIN主板連接
   • 默認采樣率192kHz，滿足高頻振動監測需求

二、硬件架構深度解析

1. 麥克風陣列布局

• ?空間配置?：4顆麥克風呈4mm×4mm正方形分布，形成緊湊的差分陣列
• ?信號路徑?：每顆麥克風輸出經過100nF耦合電容接入ADC前端
• 供電設計：每通道配備1μF+100nF去耦電容組合，確保電源純凈度

2. 電源管理子系統

• ?穩壓電路?：LDK130M-R LDO提供3.3V穩定輸出
• ?輸入保護?：支持3.3V-5.5V寬電壓輸入，通過0Ω電阻選擇供電模式
• ?功耗優化?：低靜態電流設計特別適合長期監測應用

3. 模數轉換模塊

• ?ADC選型?：ADAU1978專業音頻ADC，支持4通道同步采樣
• ?參考電壓?：獨立VREF引腳配置39nF濾波電容
• ?時鐘系統?：專用PLL濾波電路（PLL_FILT引腳）

三、典型應用場景實踐

1. 預測性維護系統

• ?超聲波檢測?：利用80kHz帶寬捕捉軸承早期故障特征
• ?頻譜分析?：通過UltrasoundFFT算法實時計算FFT并傳輸至PC端GUI
• ?部署案例?：工業電機、齒輪箱、壓縮機等旋轉設備狀態監測

2. 工業環境聲學感知

• ?異常聲音識別?：產線設備異常運行聲紋檢測
• ?聲音定位?：基于陣列相位差的聲源定位
• ?質量檢測?：產品裝配過程中的異響檢測

四、軟件開發與系統集成

1. 軟件生態系統

• ?官方支持?：X-CUBE-MEMSMIC1擴展包（STM32Cube框架）
• ?示例程序?：
  • 麥克風數據流傳輸（USB接口）
  • 超聲波狀態監測（實時FFT計算）

2. 硬件接口定義

• ?連接器CN1?：包含SAI接口（MCLK/SCK/FS/SD）、I2C總線（SDA/SCL）
• ?信號映射?：
  • a1-b1：I2C_SCL | a2-b2：I2C_SDA
  • a3-b3：SAI_SCK | a4-b4：SAI_FS
  • a5-b5：SAI_MCLK | a6-b6：SAI_SD

五、設計要點與工程實踐

1. ?布局建議?
   • ADC去耦電容應緊靠AVDD1/2/3引腳布置
   • IOVDD電源電容需鄰近接口電源引腳
2. ?熱管理考量?
   • 持續工作時關注LDO溫升，確保在允許結溫范圍內
   • 高采樣率運行時評估ADC芯片散熱需求
3. ?信號完整性?
   • 模擬走線應遠離數字信號線
   • 麥克風輸入路徑保持對稱布線

六、技術趨勢與發展前景

隨著工業4.0推進，基于聲學傳感的預測性維護需求持續增長。STEVAL-STWINMA2憑借其超聲波檢測能力和低功耗特性，在以下領域具有拓展?jié)摿Γ?/p>

• 智慧工廠中的設備健康管理系統
• 城市基礎設施的智能監控網絡
• 新能源設備的在線監測方案
