該AMC7908是一種高度集成的功率放大器（PA）監控和控制設備，能夠進行溫度、電流和電壓監控。

AMC7908偏置控制器基于八個具有可編程輸出范圍的數模轉換器（DAC）。八個柵極偏置輸出通過專用控制引腳打開和關閉。柵極偏置開關專為快速響應而設計，可實現正確的功率排序和耗盡型晶體管（如 GaAs 和 GaN）的保護。
*附件：amc7908.pdf

AMC7908監控器基于精確的多通道模數轉換器 （ADC）。該器件集成了兩個高壓輸入、兩個高側電流檢測放大器和一個精確的片上溫度傳感器。

功能集成和寬工作溫度范圍使該AMC7908成為射頻通信系統中功率放大器的一體化偏置控制電路的絕佳選擇。靈活的 DAC 輸出范圍和內置排序功能使該器件可用作各種晶體管技術（例如 LDMOS、GaAs 和 GaN）的偏置控制器。

特性

• 八個模擬輸出
  • 8個單調DAC：1.22mV分辨率
  • 自動配置的輸出范圍：
    • 正輸出電壓：0V 至 10V
    • 負輸出電壓：–10V 至 0V
  • 大電流驅動能力
  • 高容性負載容差
• 輸出開和關控制開關
  • 快速切換時間
  • 低電阻
• 多通道ADC監視器
  • 兩個高壓外部輸入：0V 至 85V
  • 兩個高側電流檢測放大器：高達 85V 共模范圍
  • 本地溫度傳感器：±2.5°C精度
• 啟動和關閉事件的輸出順序控制
• 內部 2.5V 基準電壓源
• SPI 和 I2C 接口：1.65V 至 3.6V 工作電壓
  • SPI：4線接口
  • I2C：16 個目標地址
• 指定溫度范圍：–40°C 至 +125°C
• 工作溫度范圍：–40°C 至 +150°C

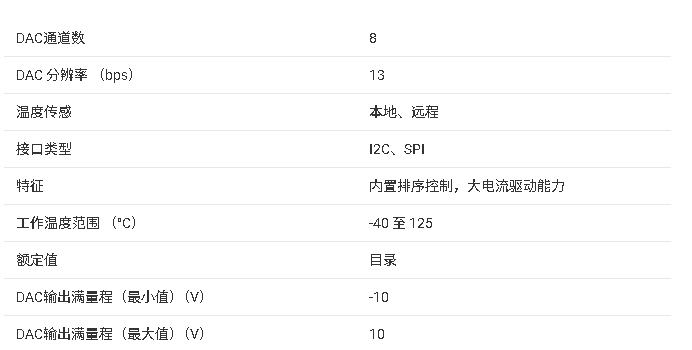

參數

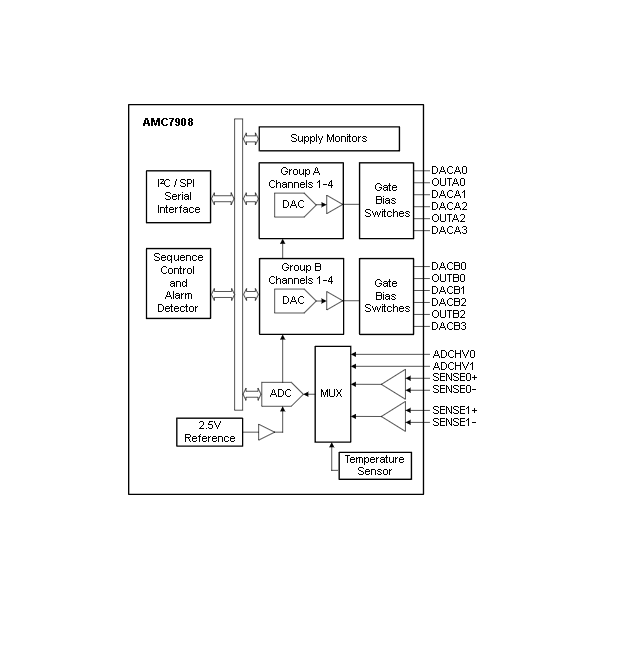

方框圖

AMC7908 是德州儀器（TI）推出的高集成度功率放大器（PA）專用監測與控制芯片，集成 8 路 DAC 偏置輸出、多通道 ADC 監測、溫度傳感器及時序控制器，支持 SPI/I2C 雙接口，專為射頻通信系統中的功率放大器設計，可實現 GaAs、GaN、LDMOS 等多種晶體管的精準偏置與多維度狀態監測，適配 - 40°C~+150°C 寬溫工作環境，是宏基站 RRU、有源天線系統（AAS）等大功率射頻設備的核心控制解決方案。

一、核心特性

1. 八通道 DAC 精準偏置控制

（1）DAC 性能與輸出范圍

• 分辨率與精度 ：8 路單調遞增 DAC，輸出分辨率達 1.22mV，確保偏置電壓微調精度；
• 輸出范圍 ：自動配置正負電壓輸出，正向范圍 0V10V、負向范圍 - 10V0V，適配不同類型功率放大器（PA）的柵極偏置需求（如 GaN 器件需負偏壓關斷、正偏壓工作）；
• 驅動能力 ：高電流驅動特性與高容性負載耐受性，可直接驅動 PA 柵極，無需外部緩沖電路，簡化設計。

（2）輸出開關控制

• 開關特性 ：每路 DAC 輸出配備獨立控制開關，切換速度快、導通電阻低，支持 PA 柵極偏置的快速通斷；
• 核心作用 ：實現 PA 啟動 / 關斷時序控制，保護耗盡型晶體管（如 GaAs、GaN）免受過壓 / 過流損壞，適配射頻系統的動態功率調度需求。

2. 多維度 ADC 監測與傳感

（1）ADC 與監測通道

• ADC 規格 ：集成多通道模擬 - 數字轉換器（ADC），支持高電壓、大電流信號采集，適配 PA 工作狀態監測；
• 監測范圍 ：
  • 高壓外部輸入 ：2 路 0V~85V 高壓模擬輸入，可監測 PA 供電電壓、射頻輸出功率耦合電壓等高壓信號；
  • 高端電流檢測 ：2 路高端電流檢測放大器，共模電壓范圍達 85V，可直接監測 PA 供電電流，實現過流保護；
  • 溫度傳感 ：片內溫度傳感器，精度 ±2.5°C，實時監測 PA 附近溫度，避免高溫導致的器件性能退化或損壞。

（2）時序與告警控制

• 時序控制器 ：內置輸出時序控制模塊，支持 PA 啟動 / 關斷過程中的偏置電壓漸變，避免瞬時電流沖擊；
• 告警功能 ：結合 ADC 監測數據，可觸發過壓、過流、超溫告警，通過專用引腳或接口通知主控芯片，提升系統可靠性。

3. 靈活接口與參考源

• 通信接口 ：支持 SPI（4 線）與 I2C（16 個可選從機地址）雙接口，供電電壓兼容 1.65V~3.6V，適配不同基帶芯片（如 MCU/FPGA）的電平標準；
• 高精度參考源 ：內置 2.5V 高穩定性參考電壓，為 DAC/ADC 提供精準基準，確保模擬性能一致性；
• 寬溫適應性 ：指定工作溫度 - 40°C +125°C，實際工作溫度范圍擴展至 - 40°C +150°C，滿足室外射頻設備（如戶外回傳單元）的惡劣環境需求。

4. 封裝與散熱設計

• 封裝規格 ：采用 5mm×5mm 32 引腳 VQFN（RHB 封裝），引腳間距 0.5mm，最大高度 1mm，緊湊尺寸適配高密度 PCB 布局；
• 散熱優化 ：底部裸露熱焊盤設計，需與 PCB 熱焊盤焊接，提升散熱效率，確保高功率工作時芯片溫度穩定（參考 TI 文獻 SLUA271 的熱焊盤設計指南）。

二、典型應用場景

AMC7908 憑借 “偏置控制 + 狀態監測 + 時序保護” 一體化設計，核心應用于大功率射頻通信設備，具體場景包括：

• 宏基站遠端射頻單元（RRU） ：8 路 DAC 可同時控制多通道 PA，高壓電流監測確保 PA 供電安全，適配多載波射頻信號放大需求；
• 有源天線系統（AAS/mMIMO） ：時序控制功能適配大規模天線陣列的 PA 動態開啟 / 關閉，溫度監測避免密集部署導致的過熱問題；
• 戶外回傳單元與雷達 ：寬溫特性與高壓監測能力，適配戶外惡劣環境與雷達設備的高功率 PA 控制需求。

三、封裝與機械規格

1. 封裝參數

2. 卷帶與組裝信息

• 卷帶規格 ：采用標準大卷帶（LARGE T&R）包裝，每卷 3000 顆器件；卷盤直徑 330mm，卷寬（W1）12.4mm，載帶間距（P1）8.0mm，腔體尺寸（A0×B0×K0）5.25mm×5.25mm×1.1mm，Pin 1 位于 Q2 象限（沿進料方向右上角）；
• PCB 布局建議 ：
  • 焊盤設計 ：推薦非阻焊定義（NSMD）焊盤，引腳焊盤直徑 0.6mm，阻焊開窗 0.6mm；熱焊盤需覆蓋 75% 以上封裝底部面積，確保散熱；
  • 鋼網設計 ：使用 0.125mm 厚鋼網，激光切割梯形孔（圓角設計）提升焊膏釋放效果，熱焊盤區域焊膏覆蓋率需達 75%；
  • 散熱優化 ：熱焊盤下方可設計散熱過孔（填充 / 覆蓋阻焊），參考 TI 文獻 SLUA271 的熱設計指南。

四、訂購與環境信息

1. 訂購型號參數

2. 可靠性與防護

• ESD 防護 ：器件對靜電敏感，需遵循 JEDEC JESD22-A114 標準操作（如防靜電手環、防靜電包裝），避免靜電導致的 DAC/ADC 精度退化或開關損壞；
• 質量保證 ：量產型號通過 TI 全流程可靠性測試（溫度循環、濕度偏壓、電應力測試），符合工業級射頻設備的長期穩定性需求。
