8位DAC43508、10位DAC53508和12位DAC63508（DACx3508）是低功耗、8通道、電壓輸出、數模轉換器（DAC）。DACx3508 在 1.8V 至 5.5V 的寬電源范圍內設計為單調。DACx3508使用外部基準電壓源，可提供1.8V至5.5V的滿量程輸出電壓范圍，同時每通道消耗0.1mA靜態電流。DACx3508 還包括每通道、用戶可編程、掉電寄存器。這些寄存器有助于DAC輸出緩沖器在10kΩ-AGND掉電狀態下啟動，并保持該狀態，直到向這些輸出緩沖器發出上電命令。

低靜態電流、寬電源范圍、八通道和每通道掉電選項使 DACx3508 成為高密度、低功耗、電池供電系統的絕佳選擇。

這些器件通過3線（只寫）串行外設接口（SPI）進行通信。這些器件還具有負載DAC（LDAC）和清除（CLR）輸入。
*附件：dac63508.pdf

特性

• ±1LSB DNL
• 工作范圍廣：
  • 電源：1.8V 至 5.5V
  • 溫度范圍：–40°C 至 +125°C
• 3線串行外設接口（SPI）
  • VIH = 2.4V，用于 2.7V ≤ VDD ≤ 5.5V
  • VIH = （VDD – 0.3V） 用于 1.8V ≤ VDD ≤ 2.7V
• 用于同步輸出更新的 LDAC 引腳
• 極低功耗：1.8V 時 0.1mA/通道
• 低功耗啟動模式：輸出以 10kΩ 斷電至 AGND
• 微型封裝：3mm×3mm，16引腳WQFN

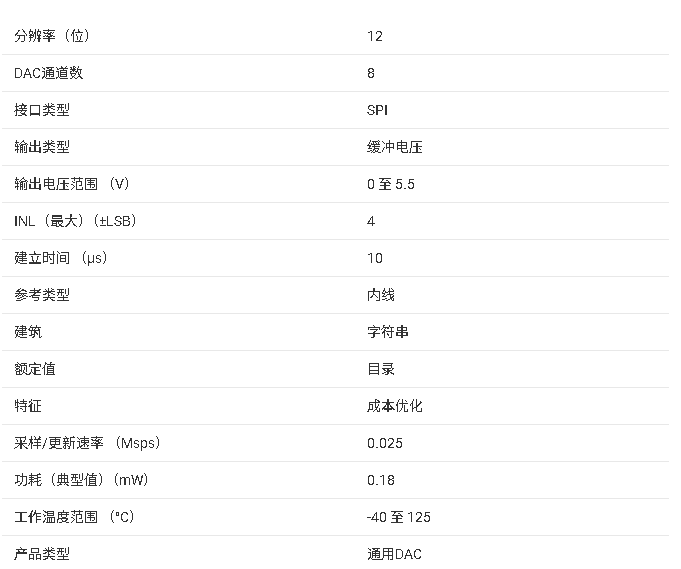

參數

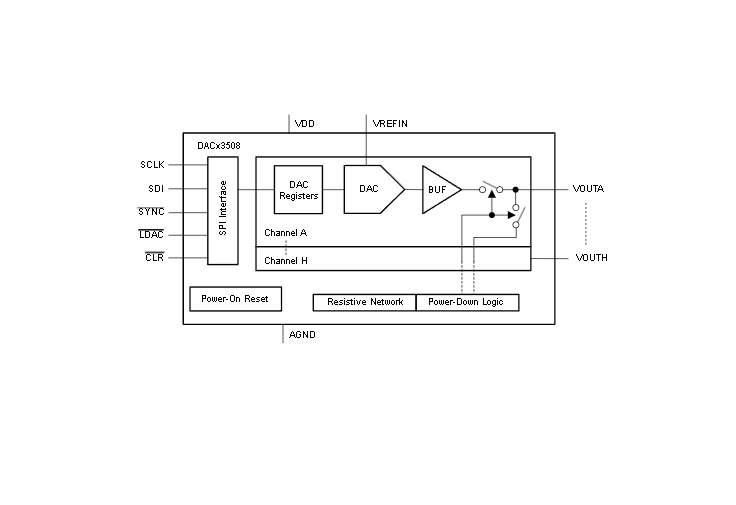

方框圖

?1. 產品概述?

• ?型號系列?：DAC43508（8位）、DAC53508（10位）、DAC63508（12位）
• ?核心特性?：
  • 八通道緩沖電壓輸出型數模轉換器
  • 寬工作范圍：電源電壓1.8V至5.5V，溫度-40°C至+125°C
  • 低功耗：每通道0.1mA@1.8V
  • 3線SPI接口（僅寫模式）
  • 16引腳WQFN封裝（3mm×3mm）

?2. 關鍵性能參數?

• ?靜態性能?：
  • 微分非線性（DNL）：±1LSB
  • 積分非線性（INL）：±1LSB（8/10位）或±4LSB（12位）
  • 零點誤差：6mV（典型值）
  • 全量程誤差：<±0.5%FSR
• ?動態性能?：
  • 建立時間：10μs（典型值）
  • 輸出噪聲：40μVpp（0.1Hz-10Hz）

?3. 功能模塊詳解?

• ?DAC架構?：基于電阻串結構，內置輸出緩沖放大器
• ?參考電壓?：需外部參考源（1.8V至VDD）
• ?控制邏輯?：
  • ?LDAC引腳?：支持同步/異步輸出更新模式
  • ?CLR引腳?：異步清零功能（輸出歸零）
• ?電源管理?：
  • 支持全局/獨立通道關斷模式（10kΩ下拉至AGND）

?4. 接口與編程?

• ?SPI通信?：
  • 24位幀結構（8位地址+16位數據）
  • 支持連續/門控時鐘模式
• ?寄存器映射?：
  • 設備配置寄存器（01h）
  • 狀態觸發寄存器（02h）
  • 廣播寄存器（03h）
  • 8個獨立DAC數據寄存器（08h-0Fh）

?5. 典型應用場景?

• 多功能打印機LED偏置
• 顯示器面板電壓校準
• 電源監控窗口比較器
• 自動取款機傳感器調節

?6. 封裝與生產信息?

• ?封裝型號?：RTE（WQFN-16）
• ?MSL等級?：Level-1（260℃回流焊）
• ?環保認證?：符合RoHS標準

?7. 設計支持?

• 提供典型應用電路（如LED恒流驅動、可編程比較器）
• 包含布局示例與散熱設計指南
• 支持資源：技術文檔、E2E論壇、評估模塊
