一、等電位系統的概述

等電位連接是防雷與安全接地系統中不可或缺的重要環節。其核心目的在于將建筑物內部各種金屬構件、電氣設備外殼、鋼筋、管道及防雷裝置等導體通過可靠的連接，使其在雷電或故障電流作用下保持相同或接近的電位，從而避免電位差引發電擊、設備損壞或雷電反擊現象。

根據《GB 50057-2010 建筑物防雷設計規范》和《GB/T 50065-2011 工業與民用電力裝置的接地設計規范》的要求，建筑物應設置等電位聯結系統，其中包括總等電位連接、局部等電位連接和功能性等電位連接三個層級。而在實際工程實施中，常用的核心器件包括等電位端子箱與等電位連接器。

二、等電位端子箱與等電位連接器的區別

定義：用于建筑物內等電位聯結的集中匯集裝置，是多根接地導體或金屬構件匯集的中間節點設備。 用于不同導體之間或?qū)w與接地體之間實現直接電氣連接的專用連接構件。

結構形式：金屬或絕緣外殼 + 銅母排（或不銹鋼匯流排） + 端子螺栓連接點 + 防護殼體；一般為封閉箱體結構。金屬接頭、銅夾、螺栓連接、焊接片、導電連接片等，通常為裸露或簡易封裝結構。

功能定位：實現集中等電位匯流與分配，用于建筑內部主接地干線與設備接地端連接。實現局部等電位聯結或金屬構件之間的快速電氣連接。

安裝位置：建筑物基礎層、設備機房、弱電間、配電室、衛浴間、手術室等位置。常見于機房設備外殼與接地母排之間、金屬管道間、避雷帶與鋼筋間連接等。

維護性：可維護、可檢測、具防護殼；部分型號帶檢測端口。多為永久連接或半永久連接，不便維護。

防護等級：IP30～I(xiàn)P65（視環境而定）；戶外型一般≥IP54。依連接部位環境而異，多為IP20以下。

導電能力：銅母排截面一般為30×4mm、40×5mm、50×5mm，可承受大電流沖擊。依材料而定，通常用于局部等電位，承載能力較小。

簡單來說，等電位端子箱是等電位系統的“集中節點”，而等電位連接器是“連接橋梁”。前者側重集中匯流與檢測，后者側重快速連接與結構結合。

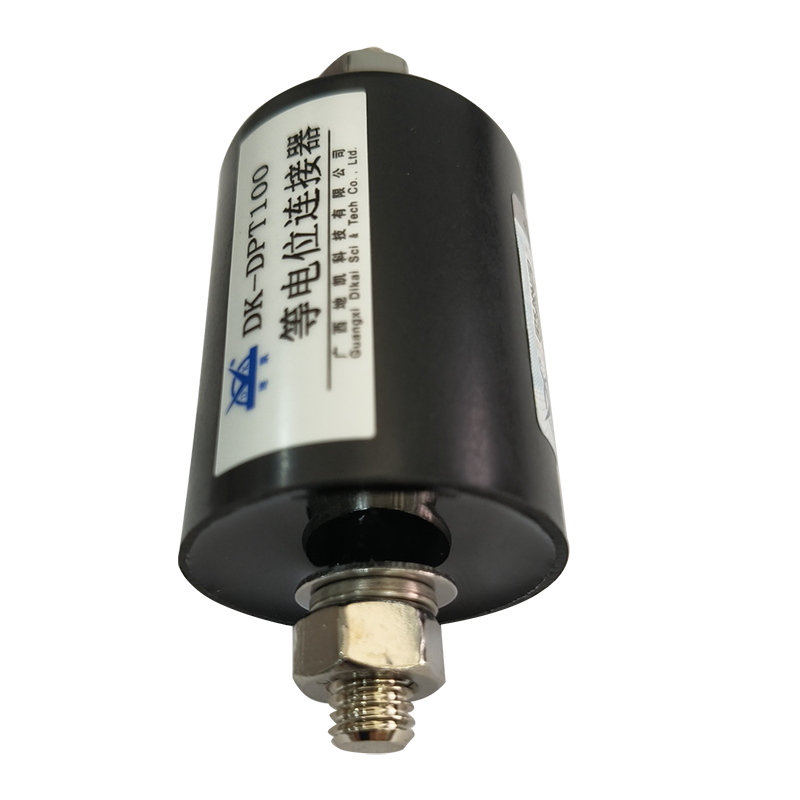

等電位端子箱,等電位連接器

等電位端子箱,等電位連接器

等電位端子箱,等電位連接器

三、行業標準與參數要求

1. 相關國家標準

GB 50057-2010 《建筑物防雷設計規范》

GB/T 50065-2011 《工業與民用電力裝置的接地設計規范》

GB/T 14287.3-2014 《防雷裝置 第3部分：建筑物的防雷接地裝置》

IEC 60364-5-54:2011 《低壓電氣裝置 第5-54部分：接地和保護導體》

JGJ/T 16-2008 《民用建筑電氣設計規范》

2. 技術參數參考

銅母排截面≥30×4mm

最大持續工作電流≥200A，≥50A

額定沖擊電流≥50kA（8/20μs），≥10kA（8/20μs）

絕緣耐壓≥2000V，≥1500V

防護等級IP30～I(xiàn)P65，IP20（局部應用）

材質：銅排、不銹鋼殼、鍍鋅鋼，板銅、黃銅、不銹鋼

接地螺栓規格M6～M12，M4～M10

工作溫度-40℃～+80℃，-40℃～+85℃

此外，等電位端子箱在醫療建筑、化工廠房、信息機房等場所還應滿足防火、防爆、防腐蝕要求。例如在石化行業，應采用Ex e IIC T6等級的防爆型端子箱，殼體材料多為不銹鋼304或316L。

四、地凱科技等電位連接器行業應用解決方案

1. 建筑防雷與配電系統

在民用與商業建筑中，等電位端子箱通常安裝在配電間或電氣豎井底部，與主接地母線（MEB）相連；通過銅芯導體與電氣設備、金屬管道、防雷引下線相連，實現總等電位連接。

局部設備（如電梯、空調機組、通信機房設備）則采用等電位連接器將設備外殼快速接入局部等電位系統。

方案參數示例：

銅排：40×4mm；

接地導體：≥25mm2多股銅線；

等電位電阻要求：≤0.05Ω。

2. 醫療建筑與特殊場所

手術室、ICU等醫療場所根據《GB 16895.24-2005 醫療場所電氣裝置特殊要求》需建立醫療等電位聯結系統，防止人體電擊風險。

使用帶檢測端口的等電位端子箱，將醫療插座、設備金屬殼及屏蔽系統等接入。

參數要求：

連接電阻：≤0.02Ω；

端子箱材質：防火ABS或不銹鋼；

防護等級：IP55以上。

3. 石化與防爆行業

石化廠、加油站、油庫等存在易燃易爆氣體環境，應采用防爆型等電位端子箱（Ex e IIC T6），并通過防爆等電位連接器實現設備接地、防靜電及雷電防護一體化。

典型方案：

端子箱：304不銹鋼殼體，IP65；

銅排：50×5mm；

接地導線：≥35mm2鍍錫銅絞線；

電阻要求：≤0.03Ω。

4. 通信與數據中心

在通信機房、IDC數據中心內，等電位端子箱作為通信等電位母線（CEB），連接機柜、防雷SPD、電纜橋架、地網。

局部設備采用等電位連接器實現屏蔽層和機柜外殼的快速接地。

參考數據：

銅排：50×5mm；

局部連接導線：≥16mm2；

屏蔽連接電阻：≤0.05Ω；

工作電流：≥200A。

5. 新能源與軌道交通

在光伏電站、風電場、鐵路信號系統中，等電位端子箱用于將防雷接地、設備接地、控制柜接地匯流，形成完整的接地與等電位網絡。

連接器多用于太陽能組件支架、電纜橋架間快速連接。

示例參數：

銅排：40×5mm；

戶外箱體：IP65，UV防護；

電阻：≤0.1Ω；

適應溫度：-40℃～+85℃。

地凱防雷科技等電位端子箱與等電位連接器是防雷與接地系統中相輔相成的兩類關鍵部件。前者承擔匯流、檢測與分配的功能，是等電位系統的核心節點；后者負責快速、可靠的局部連接，實現各導體間的電氣聯結。

合理選型與正確安裝，不僅符合國家標準要求，更直接關系到建筑物與設備的防雷安全、電磁兼容及人員安全。
