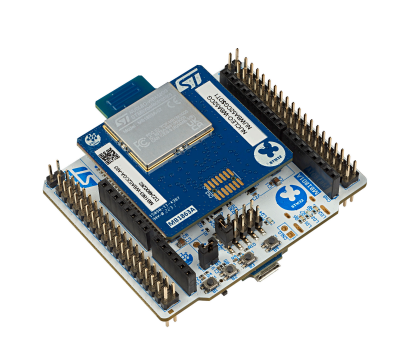

STMicroelectronics STM32WBA Nucleo-64板包括NUCLEO-WBA52CG、NUCLEO-WBA55CG和NUCLEO-WBA65RI，內嵌功能強大的超低功耗無線無線電，符合BLUETOOTH^^?^^ LE SIG規格、IEEE 802.15.4-2015 PHY和MAC，支持Thread、Matter和Zigbee?。NUCLEO-WBA52CG板設有基于Arm^^^ ^Cortex ??M33內核的STM32WBA52CG微控制器，具有1Mb閃存和128Kb SRAM，采用UFQFPN-48封裝。

數據手冊：*附件：STMicroelectronics STM32WBA Nucleo-64板數據手冊.pdf

ARDUINO^?^ Uno V3連接支持和ST morpho插頭可輕松擴展STM32 Nucleo開放式開發平臺的功能，并有多種專用擴展板可供選擇。

特性

• 基于Arm Cortex?M33內核的超低功耗無線STM32WBA系列微控制器，具有以下特性：
  • 1Mbyte閃存和128Kbytes SRAM,采用UFQFPN48封裝，用于NUCLEO-WBA52CG和NUCLEO-WBA55CG
  • 2Mb閃存和512Kb SRAM，采用VFQFPN68封裝（用于NUCLEO-WBA65RI)
• MCU射頻板 (MB1863/MB1803/MB2130)：
  • 2.4GHz射頻收發器，支持藍牙低功耗
  • 藍牙LE：
    • LE 2M
    • LE編碼
    • 測向
    • LE功率控制
    • 同步通道
    • 擴展廣告
    • 定期廣告
    • LE安全連接
    • LE音頻
    • 網狀網絡
    • 內核規范v6.0
  • IEEE 802.15.4-2015 PHY和MAC，支持Thread、Matter和Zigbee (用于NUCLEO-WBA55CG和NUCLEO-WBA65RI)
  • ARM Cortex?M33 CPU，帶TrustZone^?^ 、MPU、DSP和FPU
  • 集成的PCB天線
• 三個用戶LED
• 三個用戶和一個重置按鈕
• 板連接器：
  • USB Micro-B (NUCLEO-WBA52CG) 或USB Type-C ^?^ （NUCLEO-WBA55CG和NUCLEO-WBA65RI）
  • ARDUINO Uno V3擴展連接器
  • ST morpho接頭，用于完全訪問所有STM32 I/O
• 靈活的電源選項：ST-LINK USB VBUS或外部電源
• 板載STLINK-V3調試器/編程器，帶USB重列舉功能：大容量存儲器、虛擬COM端口和調試端口
• STM32CubeWBA MCU軟件包隨附有全面的免費軟件庫和示例
• 支持多種集成開發環境 (IDE)，包括IAR Embedded Workbench^?^ 、MDK-ARM和STM32CubeIDE

示意圖

STM32WBA Nucleo-64開發板技術解析與應用實踐

一、產品概述與核心特性

?STM32WBA Nucleo-64系列?是基于Arm? Cortex?-M33內核的超低功耗無線開發平臺，包含NUCLEO-WBA52CG、NUCLEO-WBA55CG和NUCLEO-WBA65RI三款型號。該系列產品集成了2.4 GHz RF收發器，全面支持?藍牙LE 6.0?標準，同時WBA55CG和WBA65RI還支持IEEE 802.15.4-2015協議，適用于Thread、Matter和Zigbee?等多種無線通信場景。

硬件架構亮點

• ?處理器核心?：Arm Cortex-M33內核，集成TrustZone?安全技術、MPU內存保護單元、DSP數字信號處理和FPU浮點運算單元
• ?存儲配置?：
  • WBA52CG/WBA55CG：1MB Flash + 128KB SRAM（UFQFPN48封裝）
  • WBA65RI：2MB Flash + 512KB SRAM（VFQFPN68封裝）
• ?射頻子系統?：集成PCB天線，支持藍牙LE全部特性包
• ?擴展接口?：ARDUINO? Uno V3兼容連接器 + ST Morpho全功能引腳

二、無線通信能力深度解析

藍牙LE 6.0完整特性支持

開發板實現了?藍牙核心規范v6.0?的全部關鍵特性：

?物理層增強?

• LE 2M高速模式：傳輸速率翻倍
• LE Coded編碼模式：通信距離顯著提升
• LE Power Control：動態功率調節優化功耗

?高級功能特性?

• ?定向?qū)は?/strong>?（Direction-finding）：通過到達角/離開角實現精確定位
• ?等時通道?（Isochronous channels）：為LE Audio提供底層支持
• ?擴展廣告?：增強廣播容量和靈活性
• ?LE Audio完整支持?：開啟無線音頻新紀元
• ?Mesh組網能力?：構建大規模設備網絡

多協議兼容設計

• ?IEEE 802.15.4?：原生支持Thread、Matter智能家居協議
• ?Zigbee?兼容?：覆蓋傳統物聯網應用需求

三、開發環境與生態系統

開發工具鏈全覆蓋

?主流IDE支持?

• IAR Embedded Workbench?
• Keil? MDK-ARM
• STM32CubeIDE（跨平臺）

?軟件資源豐富?

• STM32CubeWBA MCU軟件包提供完整的驅動程序庫
• 豐富的應用示例代碼
• 免費的商業級協議棧

調試與編程便利性

• ?板載STLINK-V3?：集成調試器/編程器
• ?USB重枚舉功能?：支持大容量存儲、虛擬串口和調試端口

四、電源管理與系統設計

靈活的供電方案

• ?ST-LINK USB VBUS供電?：通過調試接口供電
• ?外部電源輸入?：適應不同應用場景需求

超低功耗優化

• 基于STM32WBA系列超低功耗MCU
• 優化的電源管理架構
• 動態頻率和電壓調節

五、應用場景與技術優勢

適用領域

1. ?智能家居設備?
   • Matter over Thread兼容產品
   • 藍牙Mesh照明系統
   • 智能傳感器網絡
2. ?音頻應用?
   • LE Audio無線耳機
   • 多聲道音響系統
   • 音頻廣播設備
3. ?工業物聯網?
   • 資產跟蹤與定位
   • 無線傳感器網絡
   • 設備狀態監控

技術競爭優勢

?性能優勢?

• 完整的藍牙LE 6.0功能支持
• 強大的M33內核處理能力
• 充裕的存儲資源

?開發便利性?

• 標準的擴展接口
• 完善的軟件生態
• 豐富的文檔資源

六、設計建議與最佳實踐

硬件設計要點

• ?天線布局?：充分利用集成PCB天線，減少外部元件
• ?電源去耦?：合理布局去耦電容確保射頻性能
• ?信號完整性?：高速信號線需做阻抗匹配

軟件開發策略

• ?安全優先?：充分利用TrustZone構建安全應用
• ?功耗優化?：合理配置低功耗模式和外設管理
• ?協議棧選擇?：根據應用需求選擇合適的無線協議

七、技術發展趨勢展望

STM32WBA Nucleo-64系列作為當前最先進的無線MCU開發平臺之一，為以下技術趨勢提供了理想的驗證環境：

• ?LE Audio生態系統?的快速發展
• ?Matter標準?的普及應用
• ?定位服務?需求的持續增長
• ?邊緣AI?與無線通信的深度融合
