STMicroelectronics SM50TxAY 5000W瞬態電壓抑制器（TVS）采用SMC封裝，設計用于保護靈敏的汽車電路，避免遭受ISO 7637-2標準中定義的浪涌。這些電壓抑制器還可保護靈敏的汽車電路免受靜電放電的損害，符合ISO 10605標準。SM50TxAY系列瞬態電壓抑制器適合用于電子斷路器，有助于符合ISO 16750標準。平面技術使其兼容需要高結溫和低漏電流以提供穩定性和長期可靠性的高端電路。這些瞬態電壓抑制器采用在JEDEC注冊的封裝外形以及單向和雙向類型。SM50TxAY瞬態電壓抑制器的峰值脈沖功耗為5000W，儲存溫度范圍為-65oC至175oC。

數據手冊：*附件：STMicroelectronics SM50TxAY 5000W瞬態電壓抑制器數據手冊.pdf

特性

• 符合以下標準：
  • UL94、V0
  • J-STD-020標準MSL 1級
  • J-STD-002、JESD 22-B102 E3和MIL-STD-750（方法2026）
  • JESD-201 2類晶須測試
  • IPC7531占位和在JEDEC注冊的封裝尺寸
• 在JEDEC注冊的封裝尺寸
• 引線表面處理：霧錫電鍍
• 符合AEC-Q101標準
• 單向和雙向類型

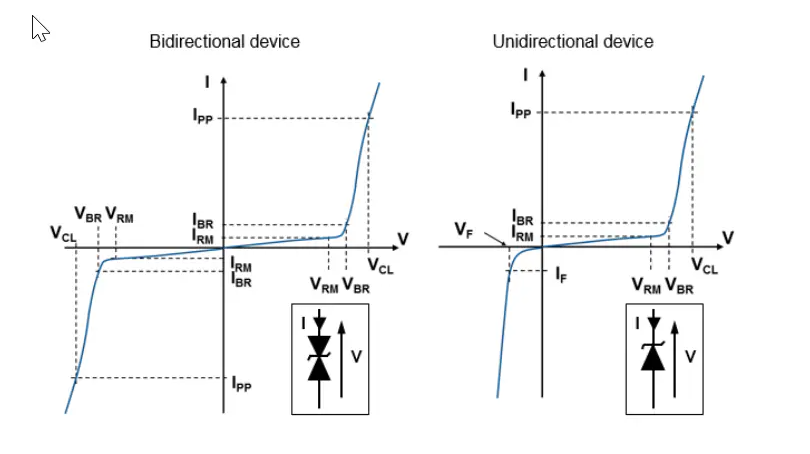

圖表

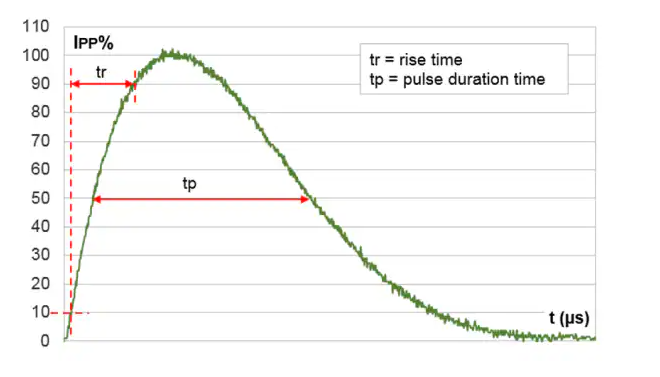

性能圖表

?SM50TxxAY/CAY系列5000W TVS瞬態抑制二極管技術解析與應用設計?

?一、產品概述與技術特性?
STMicroelectronics SM50T系列是專為汽車電子設計的5000W瞬態電壓抑制器，采用SMC封裝，具有以下核心特性：
II

• ?功率處理能力?：10/1000μs波形下5000W峰值脈沖功率，8/20μs波形下可達48kW
• ?電壓覆蓋范圍?：5V至100V標準關斷電壓，涵蓋SM50T6V8AY至SM50T117AY共28種型號
• ?溫度適應性?：工作結溫范圍-55℃至+175℃，存儲溫度范圍-65℃至+175℃
• ?雙向保護?：提供單雙向版本（AY/CAY），CAY型支持雙向浪涌保護

?二、關鍵電氣參數分析?
根據數據手冊表2的詳細參數，選取典型型號進行對比分析：

?三、汽車標準兼容性?
該系列通過多項汽車電子標準認證：

1. ?ISO 7637-2?：支持脈沖1（-150V）、脈沖2a（+112V）、脈沖3a（-220V）、脈沖3b（+150V）
2. ?ISO 10605?：接觸放電和空氣放電均達30kV防護等級
3. ?IEC 61000-4-2?：超過Level 4標準，接觸放電30kV
4. ?AEC-Q101?：汽車級質量認證，確保器件可靠性

?四、熱設計與功率降額曲線?
根據圖3的降額曲線顯示：

• ?VBR<36V型號?：在175℃結溫時功率保持率約65%
• ?VBR≥36V型號?：在同等溫度下功率保持率可達80%
• ?熱阻特性?：結到環境熱阻隨銅面積增大而降低，在4.5cm2銅面積下Rth(j-a)≈25℃/W
