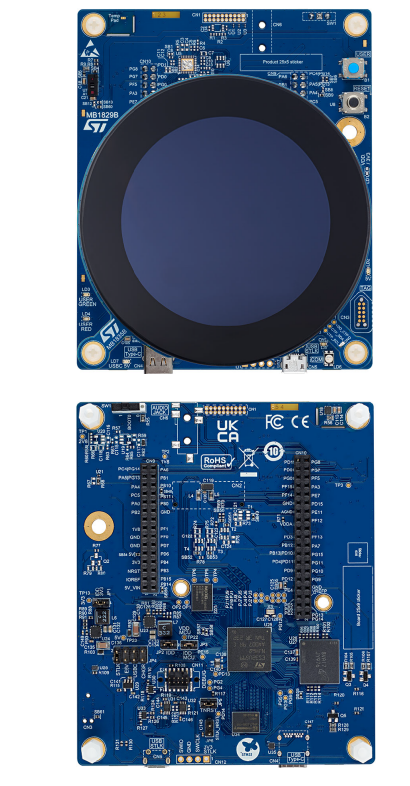

STMicroelectronics STM32U5A9J-DK探索套件是用于演示和開發STM32U5A9NJH6Q微控制器的完整平臺。 STMicroelectronics STM32U5A9J-DK采用ARM? Cortex??M33內核(帶有Arm TrustZone?)構建。該套件設計用于利用超低功耗導向特性、2.5MB嵌入式SRAM和4MB嵌入式閃存的強大功能。STM32U5A9J-DK還采用2.5D NeoChrom加速器、Chrom-ART加速器和Chrom-GRC? MMU,可輕松實現具有出色、優化圖形渲染的應用原型設計。
數據手冊:*附件:STMicroelectronics STM32U5A9J-DK探索套件數據手冊.pdf
特性
- 2.47" RGB 480×480像素TFT圓形LCD模塊,色深為16.7M,具有MIPI DSI? 2數據通道接口和電容式觸摸面板
- USB Type-C?,帶USB 2.0 HS接口,僅灌電流
- 低功率系統,設計用于V
DD(僅在1.8V時) - 來自STMicroelectronics的MEMS傳感器
- 飛行時間和手勢檢測傳感器
- 溫度傳感器
- 512Mbit Octo?SPI NOR閃存
- 512Mbit Hexadeca?SPI PSRAM
- 4GB eMMC閃存
- 兩個用戶LED
- 用戶和重置按鈕
- 提供全面的免費軟件庫和示例,擁有STM32CubeU5 MCU封裝
- 板連接器
- USB ST-LINK Micro-B
- USB C型
- 兩個雙排2.54毫米間距擴展連接器,用于附加外圍設備原型制作
- MIPI10
- 標簽-連接10引腳占位面積
- 靈活的電源選項
- ST-LINK USB VBUS、USB連接器或外部電源
- 板載ST-LINK-V3E調試器/編程器,具有USB重新枚舉功能、大容量存儲、虛擬COM端口和調試端口
- 支持多種集成開發環境(IDE),包括IAR Embedded Workbench?、MDK-ARM和STM32CubeIDE
示意圖

STM32U5A9J-DK探索套件技術解析與應用指南
一、產品概述與核心特性
1.1 產品定位
STM32U5A9J-DK探索套件是基于STM32U5A9NJH6Q微控制器的完整演示和開發平臺,該MCU采用Arm Cortex-M33核心并集成Arm TrustZone安全技術。
1.2 硬件核心配置
- ?微控制器?:STM32U5A9NJH6Q,TFBGA216封裝
- ?存儲資源?:
- 4 Mbytes嵌入式閃存
- 2.5 Mbytes嵌入式SRAM
- ?電源設計?:集成SMPS,支持1.8V VDD低功耗系統
二、圖形顯示子系統深度解析
2.1 顯示模塊技術規格
- ?LCD面板?:2.47英寸圓形TFT,RGB格式
- ?分辨率?:480×480像素
- ?色彩深度?:16.7M色
- ?接口類型?:MIPI DSI 2數據lane接口
- ?觸摸功能?:集成電容式觸摸面板
2.2 圖形加速引擎
該套件提供強大的圖形處理能力,通過以下三個關鍵加速器實現:
?2.5D NeoChrom加速器?
- 支持復雜的2.5D圖形渲染
- 優化圖形算法執行效率
?Chrom-ART加速器?
- 專為圖形操作優化
- 提升圖形界面渲染性能
?Chrom-GRC MMU?
- 內存管理單元優化圖形數據訪問
- 提高存儲器訪問效率
三、存儲器架構設計
3.1 外部存儲配置
- ?Octo-SPI NOR閃存?:512 Mbit容量
- ?Hexadeca-SPI PSRAM?:512 Mbit容量
- ?eMMC閃存?:4 Gbyte大容量存儲
3.2 存儲器性能優化
多類型存儲器的組合設計為不同應用場景提供最優解決方案:
- NOR閃存:快速代碼執行
- PSRAM:高速數據緩存
- eMMC:大容量數據存儲
四、豐富的外設接口與傳感器集成
4.1 傳感器子系統
- ?飛行時間傳感器?:VL53L5CX,支持手勢檢測
- ?溫度傳感器?:環境溫度監測
4.2 連接接口配置
- ?USB接口?:
- USB Type-C,支持USB 2.0 HS
- USB ST-LINK Micro-B調試接口
4.3 擴展能力
- ?雙排擴展連接器?:2.54mm間距,支持多種外設
- ?MIPI10接口?:專用顯示接口擴展
- ?Tag-Connect 10引腳接口?:便捷調試連接
五、電源管理與低功耗特性
5.1 靈活的供電方案
- ST-LINK USB VBUS供電
- USB連接器供電
- 外部電源輸入
5.2 低功耗設計亮點
專門針對超低功耗應用優化,顯著延長電池供電設備的工作時間。
六、開發環境與工具鏈支持
6.1 調試編程支持
集成STLINK-V3E嵌入式在線調試器和編程器,具備:
- USB重枚舉功能
- 大容量存儲設備支持
- 虛擬COM端口
- 調試端口
6.2 軟件開發資源
?STM32CubeU5 MCU包?提供:
- 全面的軟件HAL庫
- 多種軟件示例
- 圖形界面開發工具
6.3 IDE兼容性
支持主流集成開發環境:
- IAR Embedded Workbench
- MDK-ARM
- STM32CubeIDE
6.4 系統要求
- ?操作系統?:Windows 10、Linux 64位、macOS
- ?連接線纜?:USB Type-A/C轉Type-C,USB Type-A/C轉Micro-B
七、應用場景與開發建議
7.1 目標應用領域
- 智能穿戴設備(充分利用圓形顯示優勢)
- 物聯網終端設備
- 人機交互界面系統
- 低功耗嵌入式系統
7.2 硬件設計要點
- ?激光安全?:VL53L5CX激光發射器符合IEC 60825-1:2014 Class 1安全標準
- ?熱管理?:充分利用溫度傳感器進行系統熱管理
- ?信號完整性?:MIPI DSI接口布局需符合高速信號要求
-
