一、應用背景

Type-C是一種新的USB接口形式，改變了我們?nèi)粘＿B接設備的方式。它采用創新的雙面可插設計，無需區分正反，輕松一插即可完成連接，從此告別反復插拔的煩惱。

除了便捷性，Type-C同樣支持高速數據傳輸、快速充電及高清顯示輸出等全面功能，性能強大且應用廣泛。為了與這種先進接口相匹配，Type-C數據線也設計得更加纖細輕便，易于攜帶與使用，全面優化你的數字生活體驗。

主要功能

快速——理論上，Type-C端口（USB 3.1 Gen2）的最高傳輸速率為每秒10Gb。

雙向——不同于老款USB端口，Type-C型端口的功率傳輸是雙向的。

后向兼容——Type-C可以與老的USB標準兼容。

無論Type-C接口的技術如何先進，與其他所有集成芯片端口一樣，其電路防護都是設計中必須攻克的關鍵挑戰，其挑戰為：

1、Type-C接口需要支持熱插拔；

2、Type-C芯片集成度高，很脆弱，易受靜電損壞；

3、傳輸速率高，對數據傳輸容錯率有更嚴格的要求。

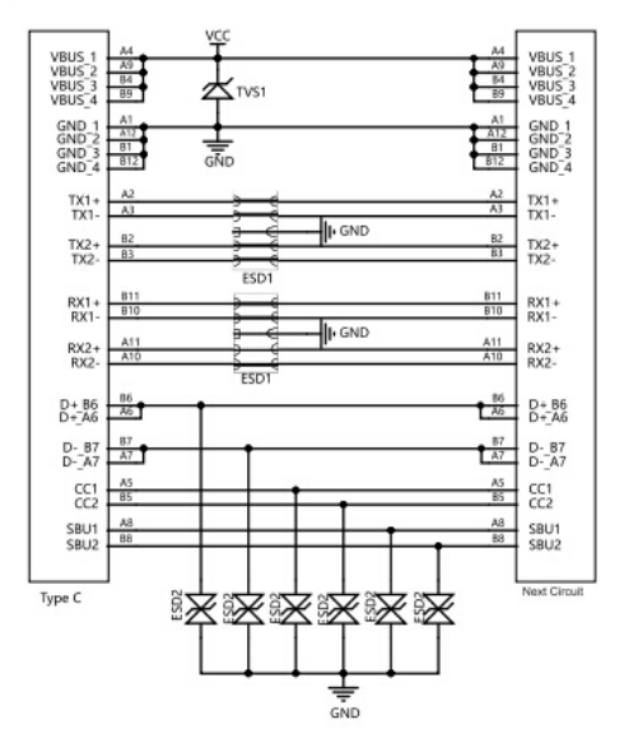

二、防護方案

方案說明

1、在Type-c接口的電源部分，用一顆大通流的TVS對地做浪涌和靜電防護。

2、信號部分用了陣列式ESD，體積小，節約PCB空間，便于設計。

3、采用低容值ESD器件，滿足高速傳輸要求。

產品推薦：

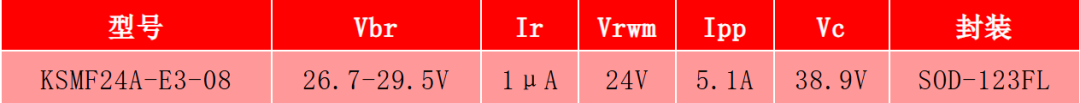

TVS瞬態抑制管

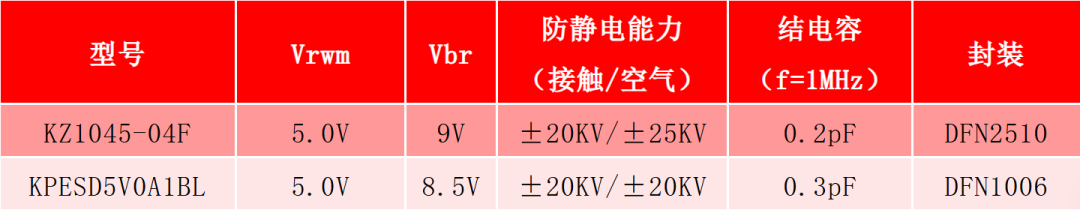

ESD靜電浪涌保護

三、方案應用

1、手機

2、平板

3、手提電腦

4、其他含Type-C端口設備
