隨著汽車產業向電動化、智能化深度轉型，電子系統的復雜程度日益提升，低壓部件測試面臨“多工況模擬難、標準適配繁、效率提升慢” 三重挑戰。

航裕電源深耕汽車測試領域多年，針對新能源行業對 “高速度、高穩定、高精準” 的核心需求，推出的HY-BP系列汽車電子測試高速電源，以一站式解決方案破解行業痛點，成為車企與研發機構的 “測試攻堅利器”。

直擊痛點：疊加紋波輕松拿捏

在汽車低壓部件測試過程中，“疊加紋波”一直是影響測試準確性的關鍵因素。

使用傳統電源進行“疊加紋波”測試時，需依賴復雜的設備組合，不僅影響測試效率，還會因設備之間的兼容性問題，導致測試數據波動較大，難以獲取穩定可靠的測試結果。

而航裕電源HY-BP系列，不僅電源內置“疊加紋波”測試項目，再搭配專屬上位機軟件可直接調用ISO 16750-2、VW80000 等預設行業標準庫，用戶一鍵調用即可完成全流程操作，測試環節大幅簡化，效率提升超60%，輕松應對多樣化需求的同時，確保測試數據的準確性和穩定性。

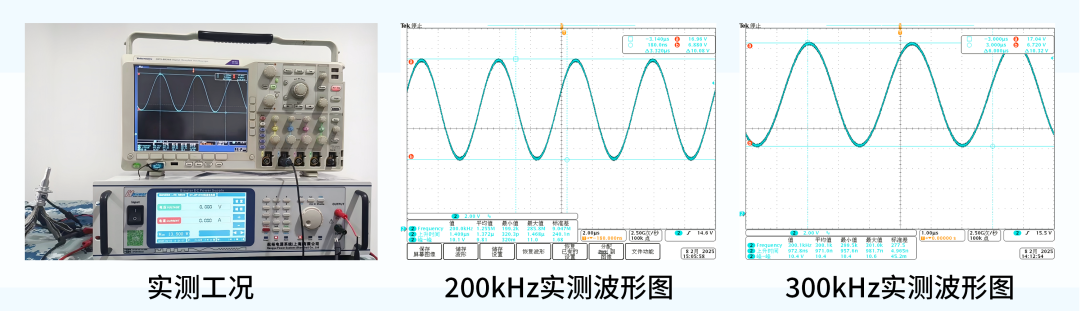

在疊加紋波頻率性能上，HY-BP系列電源不僅滿足200kHz的行業最高標準，更提供了300kHz乃至500kHz的高階性能，展現出超越標準的測試能力。

不僅如此，航裕HY-BP系列電源在應對疊加紋波時，獨特的電路設計，有效抑制電源自身產生的紋波干擾，確保測試信號的純凈度。

閉環補償：時刻保障測試電壓精準

在汽車電子測試場景里，線路阻抗等因素常常會導致DUT兩端的實際電壓與電源輸出電壓出現偏差，影響測試結果的準確性。

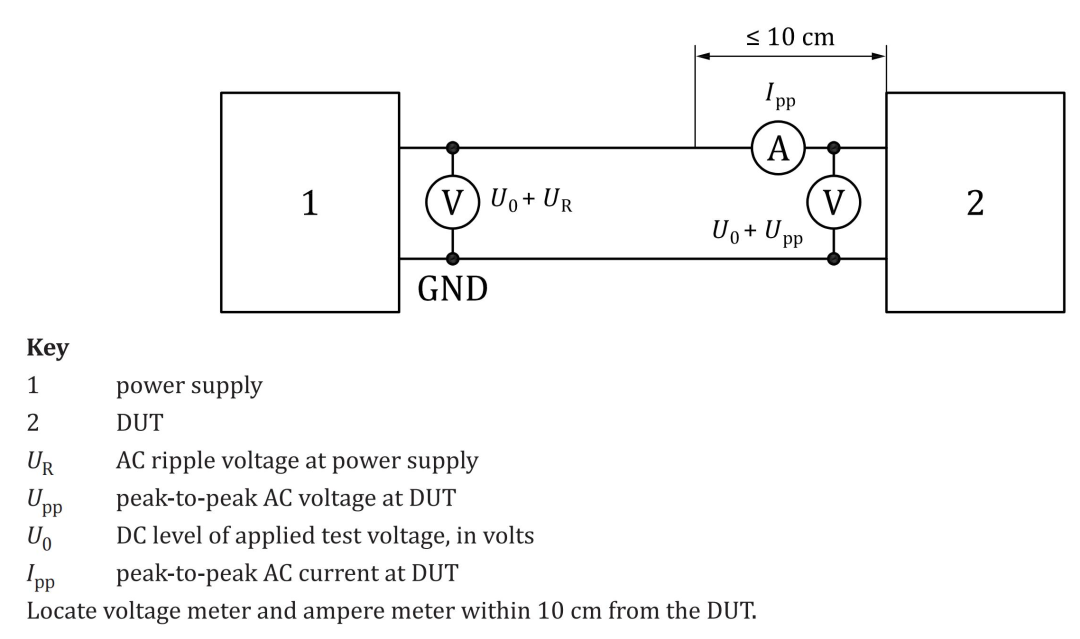

新規要求實時監測與兩步式測試的閉環注入方法，明確規定測試采用對數 2% 步進的步進模式，每個頻率點測試時間需≥2s；同時要求測試過程中進行閉環監測，清晰界定了 U0+UR、Ipp、U0+Upp的閉環測試點位（其中Ipp和 U0+Upp的測試點需在距離DUT 10cm范圍內）。

參考測試

在以3.2模式進行測試之前，應在3.3模式下進行參考測試。

在以3.3模式操作設備時，應確保DUT內部的能量緩沖器（例如電容器、電感器）處于工作狀態。如果DUT的架構具有任何斷開能量緩沖器與電源連接的開關，則無法正確確認電壓紋波UR。電壓紋波UR和測試電壓Upp之間會由于線纜的阻抗和DUT的輸入阻抗而受到影響，導致UR值可能會高于Upp值很多。

進行參考測試時，電源應在U0之上注入交流電壓紋波UR，并逐步增加，直至達到DUT的最大電壓紋波Upp或最大電流限制Ipp。電源應記錄每個頻率下的紋波電壓UR。

電壓紋波測試

為了進行紋波電壓測試，將參考測試中記錄的每個頻率下的紋波電壓UR應用于DUT的3.2模式。

即使此時Ipp達到最大限制，也不允許降低紋波電壓UR。測試的設置應與參考測試相同（電纜的類型和長度）。在電壓紋波測試期間記錄Ipp和Upp。

技術優勢：極速響應，精準測試

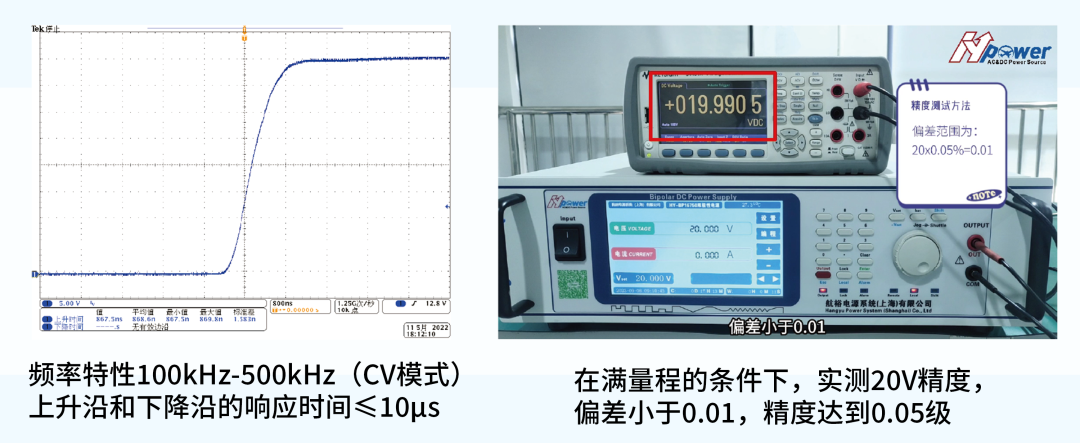

HY-BP系列具備電壓響應時間≤10μs的卓越性能，使其能夠精準模擬各種復雜工況。

這一特性在瞬時過電壓、瞬時低電壓等測試項目中表現突出，確保測試結果真實反映零部件在實際使用環境中的性能表現。

靈活擴展：全面覆蓋測試需求

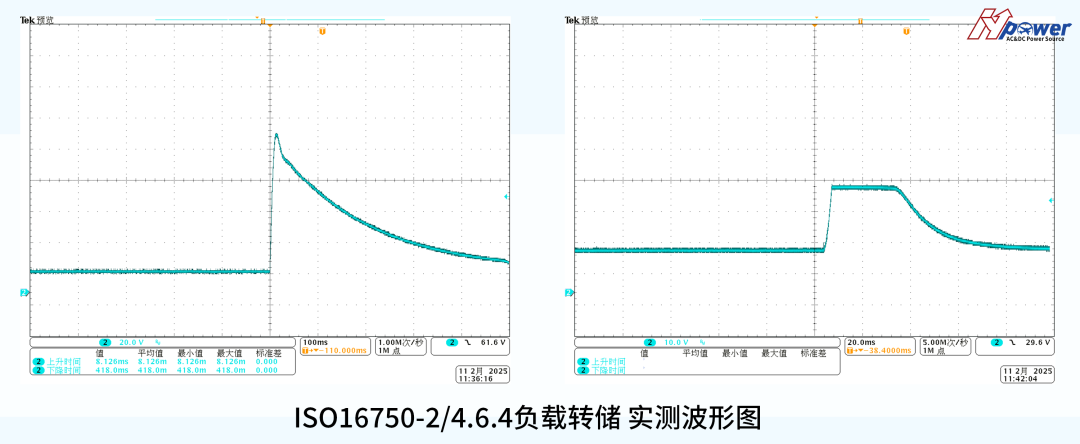

若您前期的測試僅需一臺HY-BP系列電源即可滿足，也無需擔心后續是否開展微中斷或拋負載等復雜測試。

航裕電源提供靈活的解決方案——在已有HY-BP系列電源的基礎上，后續如需進行微中斷或拋負載測試，僅需搭配相應的HY-PIS系列 微中斷或HY-7637 P5a(P5b) 拋負載的選件，即可快速構建完整測試系統，顯著節省成本與時間。

此外，航裕微中斷模塊體積僅為2U，采用緊湊型設計，便于系統集成。無論在空間受限的實驗室，還是對布局有嚴格要求的測試現場，均可輕松部署與整合，靈活應對不同階段、不同復雜度的測試需求。

智能體驗：軟件持續升級

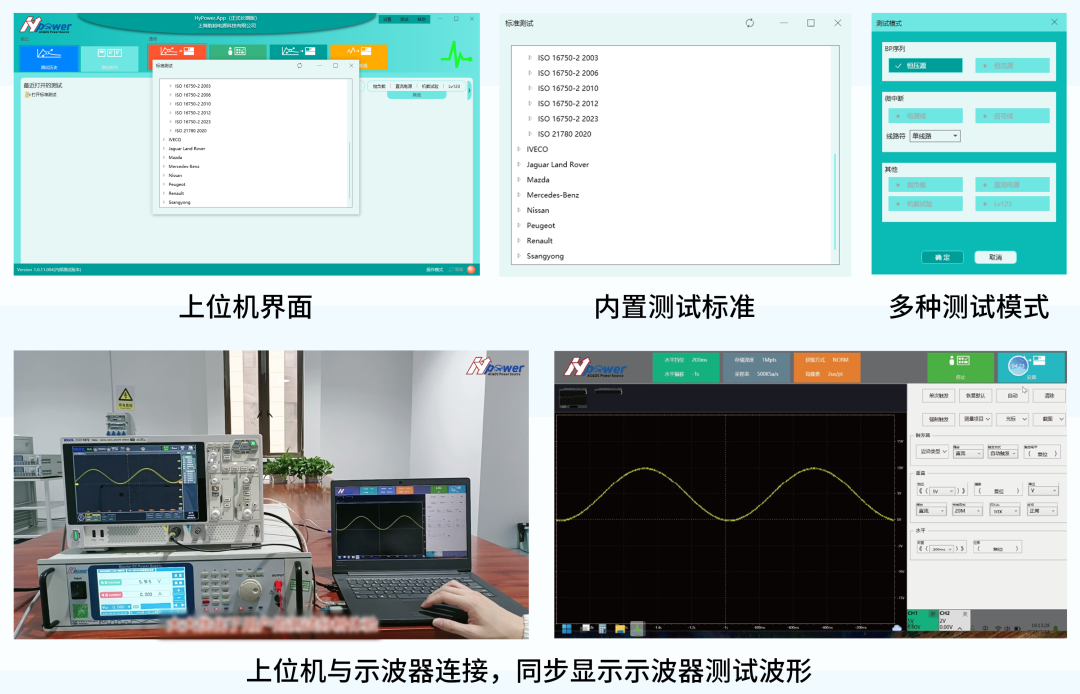

為提升工程師使用體驗，航裕電源持續對上位機軟件進行優化升級。

新版本軟件豐富了測試模式，能夠輕松開展微中斷和拋負載等關鍵測試項目，還增添了連接示波器的功能，用戶在遠程狀態下也能實時精準觀測波形，為遠程調試與監測提供有力支持。

客戶案例展示

在這些客戶案例中，多家知名企業借助HY-BP系列及相關選配測試設備，成功完成了各類復雜且嚴苛的測試任務，不僅縮短研發周期，還大幅提高了測試的準確性和可靠性，獲得了客戶的高度認可。

未來，航裕電源將繼續以HY-BP系列為基礎，結合行業技術趨勢迭代升級，為汽車測試領域提供更具創新性的供電解決方案，助力產業加速突破技術瓶頸，邁向更高質量發展新階段。
