在電子電路設計中，穩壓二極管是不可或缺的元件之一，它能夠在電路中提供穩定的電壓參考、實現過壓保護等功能。德昌的SOD-323封裝穩壓二極管憑借其優越的性能和廣泛的應用場景，成為了眾多工程師的首選。作為德昌授權代理商的南山電子，這里將介紹德昌SOD-323封裝穩壓二極管UDZS/MMSZ/MM3Z系列解析，幫助工程師更好地理解和使用這些元件。

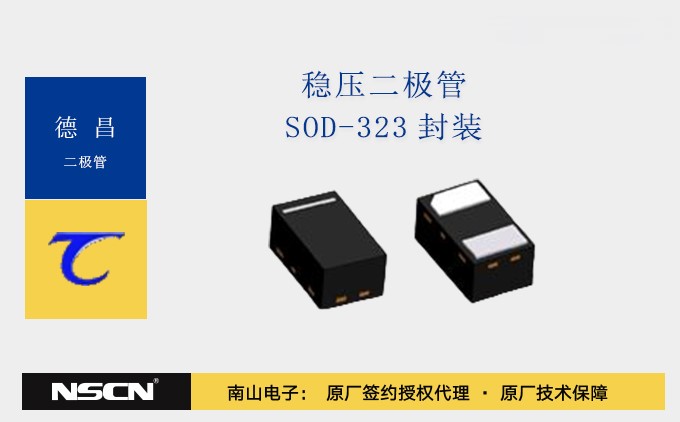

SOD-323是一種小型表面貼裝封裝，尺寸僅為2.0mm×1.25mm，非常適合空間受限的應用場景。這種封裝形式具有以下優點：

高密度布局：體積小巧，能夠節省PCB空間，便于實現高密度的電路設計。

良好的散熱性能：盡管尺寸較小，但通過合理的PCB布局和散熱設計，能夠有效降低工作溫度，確保元件在高功耗應用中的穩定性。

兼容性強：與常見的0805封裝焊盤兼容，方便焊接和安裝。

UDZS/MMSZ/MM3Z系列穩壓二極管特性

UDZS系列

低動態阻抗：例如UDZSTE-175.6B的動態阻抗為60Ω，能夠在穩壓狀態下快速響應電壓變化，保持輸出電壓的穩定。

高精度穩壓：穩壓值精度高，如UDZSTE-175.6B的穩壓值范圍為5.49V~5.73V，能夠滿足對電壓精度要求較高的應用需求。

低功耗：最大耗散功率為200mW，在工作過程中發熱量小，適合長時間穩定運行。

MMSZ系列

寬電壓范圍：提供多種穩壓值選擇，能夠滿足不同電路的電壓需求。

高可靠性：具有較高的反向耐壓能力和低漏電特性，確保在高電壓環境下穩定工作。

快速響應：動態阻抗低，能夠快速響應電壓波動，保護后級電路。

MM3Z系列

高精度穩壓：以MM3Z5V6T1G為例，其穩壓值為5.6V，精度為±6%，能夠提供穩定的電壓參考。

低動態阻抗：動態阻抗低，如MM3Z10VT1G的動態阻抗為20Ω，有助于提高電路的穩定性。

高功率耗散能力：最大功率耗散為300mW，能夠承受較大的電流，適用于高功率應用場景。

應用場景

電源穩壓

在電源電路中，UDZS/MMSZ/MM3Z系列穩壓二極管可以作為電壓參考源，與運算放大器等元件配合，構成穩定的線性穩壓電源。例如，使用MM3Z系列穩壓二極管搭建的穩壓電源模塊，能夠?yàn)?a target="_blank">微控制器、傳感器等設備提供穩定的電源。

過壓保護

在電源輸入端或敏感電路中，這些穩壓二極管可以用于過壓保護。當輸入電壓超過穩壓二極管的穩壓值時，二極管會導通，將多余的電壓泄放掉，保護后級電路免受高電壓的損壞。

電壓參考

在模數轉換器（ADC）或數模轉換器（DAC）的參考電壓電路中，高精度的穩壓二極管能夠提供穩定的參考電壓，提高轉換精度。

ESD保護

在高速數據線或信號線中，UDZS/MMSZ/MM3Z系列穩壓二極管的快速響應特性和低結電容特性使其能夠有效防止靜電放電（ESD）對電路的損壞。

部分推薦型號

選型要點

穩壓值

根據電路需求選擇合適的穩壓值。例如，如果需要一個5V的參考電壓，可以選擇MM3Z5V6T1G。

精度

對于對電壓精度要求較高的應用，如精密測量電路，應選擇精度更高的穩壓二極管，如UDZS系列。

功耗

根據電路的工作電流選擇合適的功耗等級。如果電路電流較大，應選擇最大功率耗散能力較高的型號。

動態阻抗

動態阻抗越低，穩壓二極管的穩壓性能越好。在高頻或快速變化的電壓環境中，應選擇動態阻抗低的型號。

封裝形式

SOD-323封裝適用于表面貼裝工藝，適合自動化生產。如果對空間有嚴格要求，這個封裝是非常理想的選擇。

德昌SOD-323封裝穩壓二極管UDZS/MMSZ/MM3Z系列憑借其高性能、小尺寸和廣泛應用場景，成為了電子電路設計中的重要元件。工程師在選型時應根據電路需求，綜合考慮穩壓值、精度、功耗、動態阻抗和封裝形式等因素，以確保選擇到最適合的型號，從而提高電路的穩定性和可靠性。
