12 位 DAC63004 和 10 位 DAC53004 （DACx3004） 是引腳兼容的超低功耗、四通道、緩沖、電壓輸出和電流輸出智能數模轉換器 （DAC） 系列。這些DACx3004支持Hi-Z掉電模式和斷電條件下的Hi-Z輸出。DAC輸出提供力檢測選項，用作可編程比較器和電流吸收器。多功能 GPIO、功能生成和 NVM 使這些智能 DAC 能夠?qū)崿F(xiàn)無處理器應用和設計重用。這些設備會自動檢測 I^2^C、PMBus 和 SPI 接口，并包含內部基準電壓源。
*附件：dac63004.pdf

這些智能DAC的功能集與微型封裝和超低功耗相結合，是陸地移動無線電、脈搏血氧儀、筆記本電腦和其他電池供電應用等應用的絕佳選擇，用于偏置、校準和波形生成。

特性

• 具有靈活配置的可編程電壓或電流輸出：
  • 電壓輸出：
    • 1 LSB INL 和 DNL（10 位）
    • 1 倍、1.5 倍、2 倍、3 倍和 4 倍的收益
  • 電流輸出：
    • 1 LSB INL 和 DNL（8 位）
    • 單極性和雙極性輸出范圍選項，范圍為 25 μA 至 250 μA
• 35μA/通道 IDD在電壓輸出模式下
• 適用于所有通道的可編程比較器模式
• VDD關閉時的高阻抗輸出
• 高阻抗和電阻下拉掉電模式
• 50MHz SPI 兼容接口
• 自動檢測 I^2^C、PMBus? 或 SPI 接口
  • 1.62伏伏IH的帶 V DD = 5.5 伏
• 通用輸入/輸出 （GPIO） 可配置為多種功能
• 預定義波形生成：正弦波、三角波、鋸齒波
• 用戶可編程非易失性存儲器 （NVM）
• 內部、外部或電源作為參考
• 工作范圍廣：
  • 電源：1.8 V 至 5.5 V
  • 溫度范圍：–40°C 至 +125°C
• 微型封裝：16引腳WQFN（3 mm × 3 mm）

參數

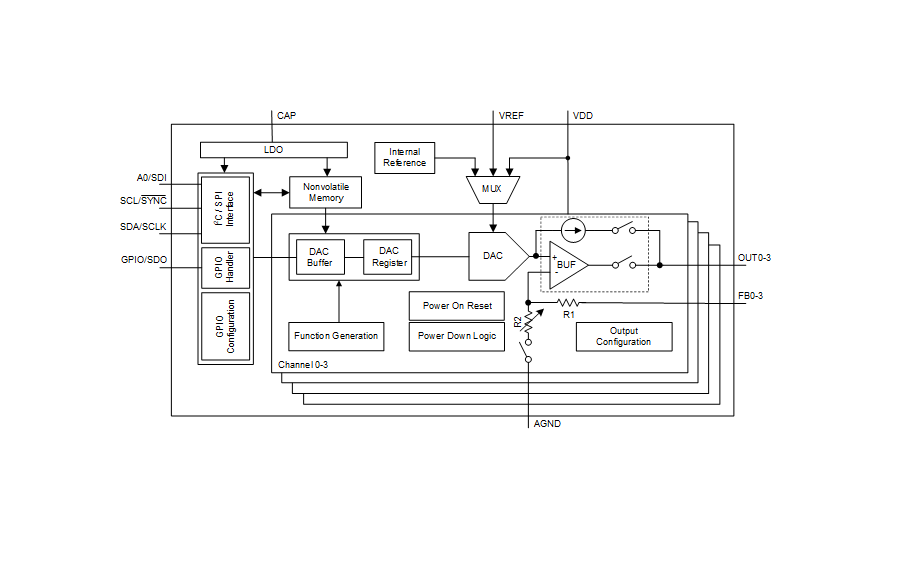

方框圖

DACx3004 系列（12 位 DAC63004、10 位 DAC53004）是德州儀器推出的超低功耗四通道智能數模轉換器，支持電壓 / 電流雙輸出與多接口自動識別，核心優勢為超低功耗、小尺寸與多功能集成，適配電池供電類應用。

核心參數與特性

• 分辨率與線性度：10/12 位分級分辨率，DNL 和 INL 最大均為 ±1LSB（10 位），12 位 INL 最大 ±4LSB，線性性能穩定。
• 輸出配置：電壓輸出支持 1x/1.5x/2x/3x/4x 增益，電流輸出可選單極性 / 雙極性范圍（25μA-250μA），均支持高阻掉電模式。
• 超低功耗設計：電壓輸出模式單通道靜態電流僅 35μA，睡眠模式功耗最高 28μA，深度睡眠模式低至 3μA，適配電池供電場景。
• 工作條件：供電電壓 1.7V-5.5V，工作溫度 - 40°C 至 + 125°C，采用 3mm×3mm 16 引腳 WQFN 封裝。
• 接口特性：自動識別 I2C（支持標準 / 快速 / 快速 + 模式）、PMBus?或 SPI（最高 50MHz）接口，GPIO 可配置為多功能引腳。

關鍵功能設計

• 智能特性：內置 1.21V 參考電壓與非易失性存儲器（NVM），支持寄存器配置存儲與上電恢復，實現無處理器操作。
• 波形生成：獨立通道支持正弦波、三角波、鋸齒波生成，可通過寄存器設置頻率、相位與幅值。
• 比較器模式：各通道可配置為滯回比較器、窗口比較器，支持可編程閾值與故障狀態鎖存，F(xiàn)Bx 引腳作為比較器輸入。
• 電源管理：支持電壓裕量調節（±10% 閾值）、可編程壓擺率控制，PMBus 兼容，適配電源供應器管理。
• 低功耗模式：包含睡眠模式與深度睡眠模式，通過 GPIO 觸發進入 / 退出，深度睡眠模式下關閉內部 LDO 與多數功能模塊。

典型應用場景

• 電池供電設備：陸地移動無線電、脈搏血氧儀、筆記本電腦，滿足低功耗與小型化需求。
• 電源管理：服務器、光模塊的電壓裕量調節與校準，支持平滑切換標稱 / 裕量輸出。
• 工業控制：傳感器偏置、信號發生器，四通道獨立控制適配多回路需求。
• 其他場景：測試測量設備、通信設備的信號轉換與波形生成。

設計與使用建議

• 電源與布局：VDD 引腳并聯 0.1μF 去耦電容，CAP 引腳外接 1.5μF 旁路電容；分離模擬與數字軌跡，熱焊盤連接 AGND 優化散熱。
• 接口配置：I2C 模式需外接上拉電阻，A0 引腳可配置 4 種地址；SPI 默認 3 線制，GPIO 可擴展為 SDO 實現 4 線讀回。
• 輸出配置：電壓模式需短接 OUTx 與 FBx，電流模式懸空 FBx；外部參考需在 VDD 穩定后上電，避免超壓損壞。
• 初始化：通過 NVM 預存配置實現上電即工作，建議配置 PROTECT 功能，故障時切換至安全輸出狀態。
