在無功補償控制器中，電容器投切是其中重要的一環，它在一定程度上決定了功率因數的大小以及你是否在被罰款，那么什么時候去做投切，投切的時間應該如何去做把控呢？在這里，我們要引出幾個時間概念，那么具體是哪些概念呢，就隨著文章一起讀下去吧。

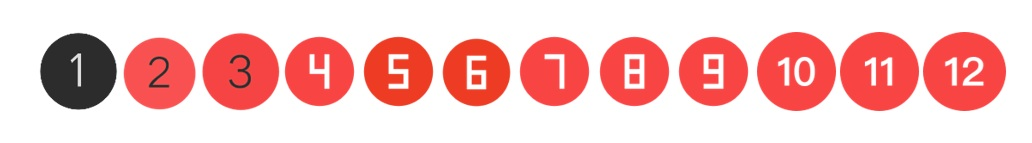

在閱讀之前我們來先假想一下，在上圖中紅色圓圈表示電容器被投上去了，黑色圓圈則表示電容器被切下去了，現在就用圖來更直觀的演示無功補償投切其中的奧秘。

首先，我們來看看無功補償投切的基本原理：無功補償自動投切是由功率因數控制器與接觸器來完成的。功率因數控制器先設定好線路控制參數。當線路功率因數低于投入門限，控制器控制接觸器合上，補償電容投入運行，反之，當線路功率因數達到切除門限，控制器自動切斷接觸器，補償電容退出運行。

1. 無功補償投切延時時間

這個時候，就要用到一個時間概念了：無功補償投切延時時間。

從確認需要投入電容到電容投入開始工作的時間，我們稱之為無功補償延時投切時間，其中這個延時投切時間一般不會低于5秒，是為了系統的穩定，也不會高于199秒，這個則是為了防止補償滯后，以免無功功率長時間得不到補償。

2. 投切震蕩時間

由于電容容量與系統無功功率的不匹配，有些場景下會出現投切震蕩，我們這里引用一個新的時間概念：投切震蕩時間。

這個則表示的是，當前一個電容器切下去到后一個電容器投上來的時間，這個時間我們稱為：投切震蕩時間，即上圖中第二排狀態到第三排狀態的時間。意思就是為了防止投切速度太快導致的投切震蕩。當無功補償器處于臨界狀態的時候，這種震蕩的現象會反復的出現，但是為了電容器本身的壽命考慮，我們一般默認這個的時間是100秒，不會讓電容器在短時間內反復投切，保護電容器本身。

3. 電容器放電時間

當電容器沒有余量的時候，那這個投切又該如何進行操作呢，這個時候就要引用我們的第三個時間概念：電容器放電時間。

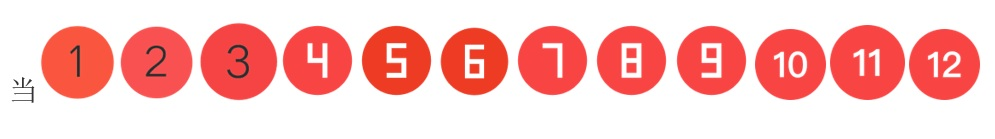

這個時候功率因數達到切除上限了了，需要切電容，就變成

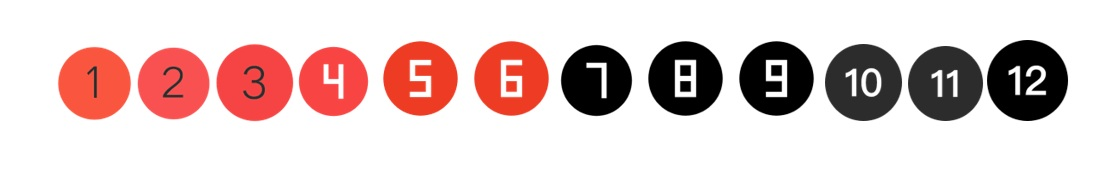

但是這個時候無功功率又不夠，需要補一個電容上去，就又回到剛剛的狀態

但是此時wei一空著的電容就是剛剛切下去的電容，我們需要等待電容器放電的這個時間，我們稱為電容器放電時間。當同一組電容器從投上去到切下來，到第二次投上去的時間，一般我們會把這個時間設置為300秒，即上圖中第二排狀態到第三排狀態的時間。就是為了讓電容器有充足的時間放電，防止出現沖擊電，以免受到?jīng)_擊電的影響。
