變頻器作為工業調速核心設備，內部IGBT等功率器件高頻通斷會產生強差模+共模干擾，運行時還會遇到大電流波動、高溫發熱等問題，專用電源濾波器得針對性解決這些麻煩，才能讓變頻器穩定工作，不影響周邊設備。

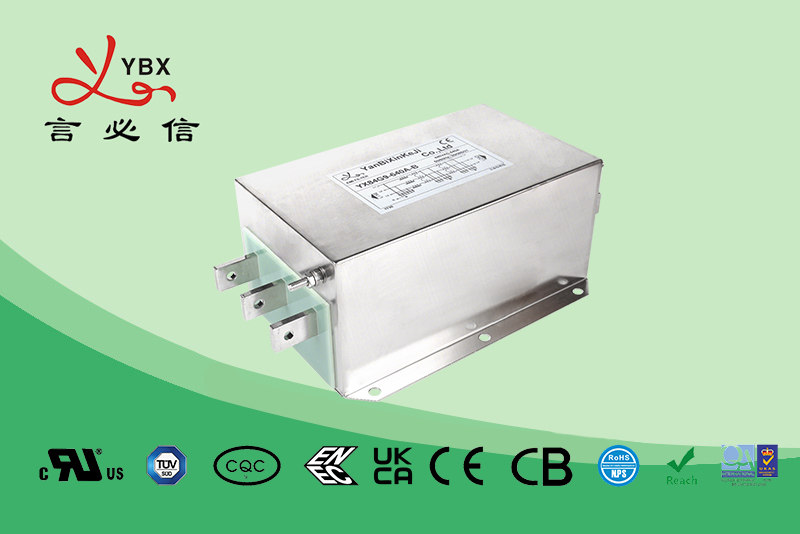

一、變頻器專用電源濾器核心特點
1.寬頻雙干擾抑制：變頻器干擾覆蓋幾十Hz-數百M(fèi)Hz，主要是差模+共模復合干擾。專用濾波器會集成高阻抗差模電感和共模電感，搭配X電容與Y電容，能覆蓋10kHz-500MHz頻段，符合GB/T18487.1、EN61800-3等EMC標準，不會讓干擾污染電網或影響周邊PLC、傳感器。
2.大電流冗余設計：變頻器啟動時會有2-3倍額定電流的瞬時沖擊，濾波器額定電流得預留1.5-2倍冗余，用低損耗無氧銅線繞組，減少過載發熱；大功率款還會帶瞬時過流保護，電流超額定值1.8倍就自動切斷，避免燒毀濾波器和變頻器。
3.耐溫抗振結構：工業環境惡劣，濾波器得滿足這些要求：
?耐溫范圍-25℃~85℃，核心元器件用耐高溫環氧樹脂封裝或陶瓷材質；
?抗振動符合IEC60068-2-6標準，電感線圈防松脫繞制，外殼加加強筋，防止振動導致元件脫落或參數漂移。
4.低插入損耗：變頻器對供電效率要求高，濾波器在50Hz-1MHz頻段插入損耗得≤0.5dB，輸入輸出電壓壓降≤3%，不會因為濾波讓輸出功率下降；同時采用低寄生參數設計，減少高頻額外阻抗，保證變頻器調速精度。
二、按功率選款
1.導軌式大功率濾波器：
?適配11kW以上三相變頻器；
?結構：符合35mmDIN標準導軌安裝，鋁合金外殼自帶散熱片，散熱效果好；
?適用場景：工業生產線變頻器、大功率電機驅動系統；
?典型參數：額定電流30A-100A，電壓AC380V/480V，防護等級IP20。
2.引線式中功率濾波器：
?適配0.75kW-7.5kW變頻器；
?結構：帶0.5m-1.5m耐溫阻燃線纜，能靈活裝在變頻器輸入端或配電箱里，不用專用導軌；
?適用場景：小型機床變頻器、商用空調變頻器；
?典型參數：額定電流5A-15A，電壓AC220V/380V，防護等級IP00。
3.集成式緊湊型濾波器：
?適配0.2kW-2.2kW小功率變頻器；
?結構：體積小，能直接集成在變頻器內部PCB板或端子臺，省安裝空間；
?適用場景：小型調速設備、便攜式變頻裝置；
?典型參數：額定電流1A-8A，電壓AC220V/DC48V。

三、按關鍵適配要點選型
1.按變頻器功率與電流選：
?計算公式：濾波器額定電流=變頻器額定電流×1.5~2.0；
?示例：5.5kW三相變頻器，額定電流約11A，選15A-20A導軌式；0.75kW單相變頻器，額定電流約3.5A，選5A引線式。
2.按電壓與干擾強度選：
?電壓匹配：單相變頻器選220V款，三相變頻器選380V三相四線/三線款，避免電壓不匹配燒電容；
?強干擾場景：選“雙級濾波”款，10MHz頻段，插入損耗≥65dB，抗干擾更強。
3.按安裝環境選防護與耐溫：
?粉塵/油污環境：選IP54及以上密封式導軌濾波器，防止污染物影響性能；
?高溫環境：選耐溫-40℃~125℃的高溫款，核心電容用陶瓷材質，避免高溫失效。
四、使用注意要點
1.接地一定要可靠：共模干擾得通過接地泄放，濾波器接地端子要按相線截面配接地線，16A以下用≥2.5mm2，16-35A用≥4mm2，接設備保護地，接地電阻≤4Ω，不然共模干擾抑制會失效。
2.安裝距離別太遠：濾波器和變頻器輸入端距離建議≤0.5m，太遠會讓線纜引入新干擾；如果超1m，輸出端要用雙絞屏蔽線，屏蔽層360°接地。
3.千萬別過載運行：小電流濾波器不能用在大功率變頻器上，不然會因為電流過載燒電感、濾波器冒煙，甚至連累變頻器出故障。
定期維護不能少：每6個月清潔一次濾波器散熱片灰塵，每年檢測濾波電容容值，衰減超20%就及時換；振動環境下還要檢查電感線圈是否緊固，確保長期穩定運行。
