16 位 DAC81404 和 12 位 DAC61404 （DACx1404） 是引腳兼容、四通道、緩沖、高壓輸出、數模轉換器 （DAC）。這些器件包括一個低漂移的2.5V內部基準電壓源，在大多數應用中無需外部精密基準電壓源。這些器件指定為單調，并提供 ±1 LSB INL 的高線性度。此外，這些器件還實現了每通道檢測引腳，以消除紅外壓降并檢測高達 ±12 V 的接地反彈。

用戶可選擇的輸出配置可實現 ±20 V、±10 V 和 ±5 V 的滿量程雙極性輸出電壓;以及 40 V、20 V、10 V 和 5 V 的滿量程單極輸出電壓。每個DAC通道的滿量程輸出范圍是可獨立編程的。集成的DAC輸出緩沖器可以吸收或拉高達15 mA的電流，從而限制了對額外運算放大器的需求。
*附件：afe10004.pdf

DACx1404 集成了一個上電復位電路，可在上電時將 DAC 輸出連接到地。輸出保持此模式，直到器件正確配置為工作。這些器件包括額外的可靠性功能，例如 CRC 錯誤檢查、短路保護和熱警報。

與器件的通信通過支持 1.7 V 至 5.5 V 工作電壓的 4 線串行接口進行。

特性

• 性能：
  • 指定單調，分辨率為 16 位
  • INL：16 位分辨率下最大 ±1 LSB
  • 星期二：±0.05% FSR，最大值
• 集成輸出緩沖器
  • 滿量程輸出電壓：±5 V、±10 V、±20 V、5 V、10 V、20 V、40 V
  • 高驅動能力：±15 mA
  • 每通道檢測引腳
• 集成 2.5V 精密基準電壓源
  • 初始精度：±2.5 mV，最大值
  • 低漂移：10 ppm/°C，最大值
• 可靠性特點：
  • CRC 錯誤檢查
  • 短路限制
  • 故障引腳
• 50MHz、SPI 兼容串行接口
  • 4線模式，1.7V至5.5V工作
  • 回讀和菊花鏈作
• 溫度范圍：–40°C 至 +125°C
• 封裝：5mm × 5mm、32引腳QFN

參數

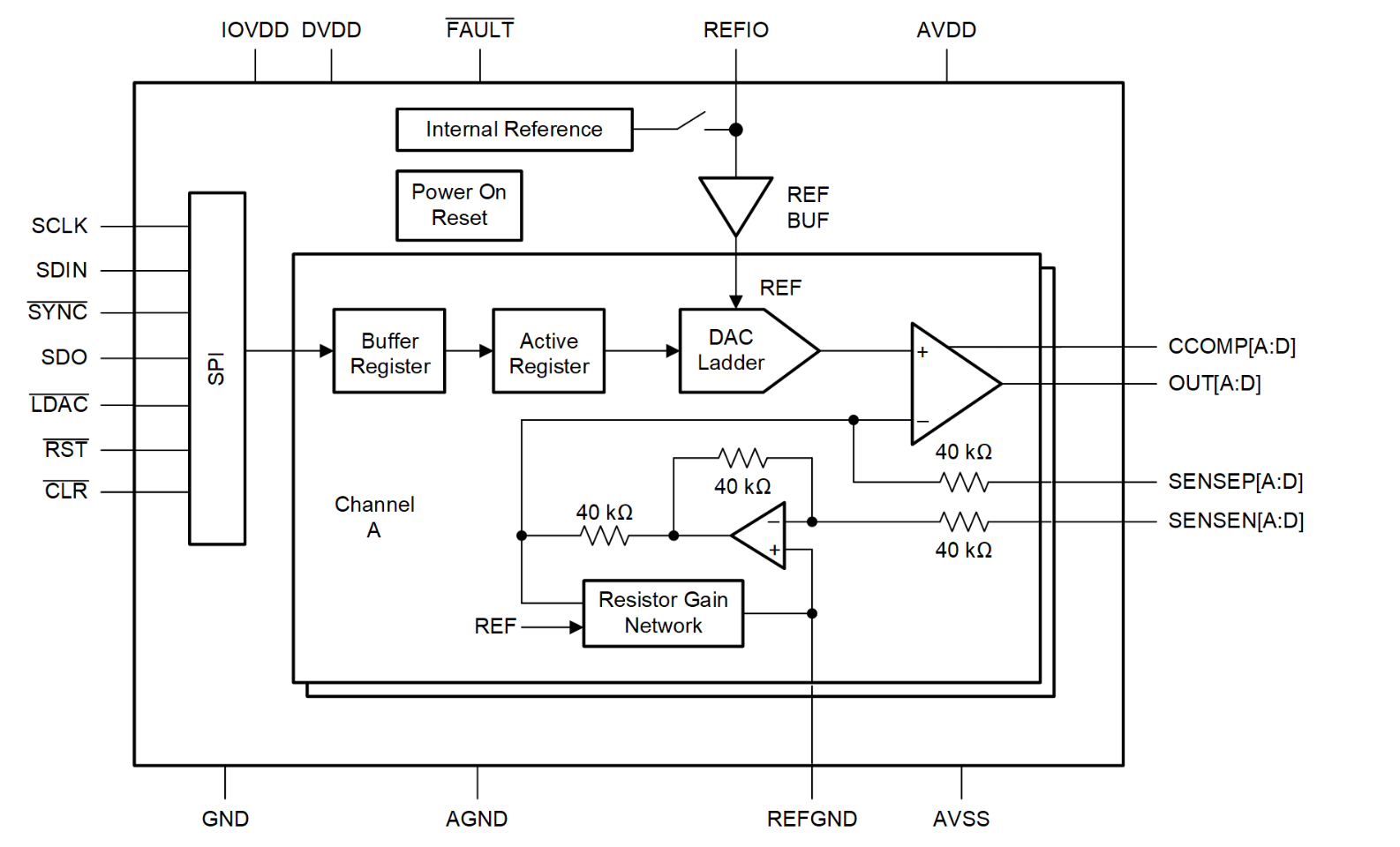

方框圖

DACx1404 系列（含 16 位 DAC81404 與 12 位 DAC61404）是德州儀器推出的四通道高壓輸出 DAC，核心優勢為多通道集成、寬輸出范圍與高精度線性度，專為可編程電源、測試儀器等高壓高精度多通道應用設計。

核心參數與特性

• 分辨率與精度：DAC81404 為 16 位、DAC61404 為 12 位；INL 與 DNL 均為 ±1 LSB，總未調整誤差（TUE）最大 ±0.07% FSR；偏移溫漂 ±2 ppmFSR/°C，增益溫漂 ±2 ppmFSR/°C，長期穩定性優異（1000 小時漂移 ±6 ppmFSR）。
• 輸出范圍：單極性 0-5V/0-10V/0-20V/0-40V，雙極性 ±5V/±10V/±20V，支持 20% 超量程（40V/±20V 量程除外）；輸出驅動能力 ±15 mA（5.5V＜AVDD≤41.5V），容性負載耐受度達 1μF（需外部補償電容）。
• 動態性能：建立時間 7μs-22μs（±2 LSB），壓擺率 0.8V/μs-4V/μs；輸出噪聲密度 105 nV/√Hz@10kHz，THD 低至 - 88 dB，通道間串擾抑制能力強。
• 供電與封裝：模擬供電 AVDD 4.5V-41.5V、AVSS -21.5V-0V，數字供電 DVDD 4.5V-5.5V、IOVDD 1.7V-5.5V；32 引腳 VQFN 封裝（5mm×5mm），工作溫度 - 40°C-125°C，熱阻優化（RθJA 29.3°C/W）。

關鍵功能設計

• 靈活輸出與校準：R-2R 梯形架構，內置 2.5V 精密基準（溫漂最大 10 ppm/°C），支持外部基準輸入；每個通道配備 SENSEP/SENSEN 引腳，可抵消負載布線壓降（支持 ±12V 地彈），或實現輸出偏移調整。
• 多通道同步控制：支持異步（寫后立即更新）/ 同步（LDAC 觸發）更新模式，支持多通道廣播更新與菊花鏈級聯；CLR 引腳可快速將所有通道輸出置零（單極性）或中量程（雙極性），RST 引腳實現上電復位。
• 通信接口：4 線 SPI 接口，最高通信速率 50 MHz（IOVDD 2.7V-5.5V）；可選 CRC-8 幀錯誤校驗，提升嘈雜環境下的通信可靠性；支持寄存器讀回功能，便于系統診斷。
• 保護與診斷：內置熱關斷（140°C 觸發）、輸出短路保護（限流 40 mA）；FAULT 引腳可配置指示熱報警、CRC 錯誤或 DAC 忙狀態，便于系統監控。

典型應用場景

• 測試與測量：半導體測試設備、數據采集（DAQ）系統、LCD 測試儀器，滿足多通道高精度信號輸出需求。
• 可編程電源：實驗室電源、自動化測試設備（ATE），支持寬范圍電壓編程。
• 工業控制：伺服驅動控制模塊、模擬輸出模塊，適配多通道執行器驅動場景。

設計與使用建議

• 電源與去耦：AVDD/AVSS、DVDD、IOVDD 需獨立供電，就近并聯 0.1μF 陶瓷電容與 4.7μF-10μF 鉭電容；模擬地與數字地單點連接，減少地環路干擾。
• 輸出配置：高容性負載（＞2nF）需在 CCOMPx 與 OUTx 間添加補償電容（如 470pF）；長距離布線時啟用 SENSEP/SENSEN 遠端采樣，抵消 IR 壓降。
• 同步與校準：多通道同步需配置 SYNCCONFIG 寄存器，通過 LDAC 引腳統一觸發更新；高溫環境下建議定期校準基準電壓，確保精度穩定性。
• 布局注意：模擬信號與數字信號分區域布線，基準引腳 REFIO 需靠近器件并接 150nF 濾波電容；熱焊盤需焊接至 PCB 接地平面，優化散熱；SPI 信號線需保持完整地平面，減少干擾。
