TE Connectivity（TE）Measurement Specialties 69XXN無線LoRaWAN?壓力變送器是一款高精度變送器，涵蓋多種無線通信選項，包括LoRaWAN和BLUETOOTH^?^ 低功耗 (BLE)。該換能器具有用于事件檢測的可編程閾值，客戶可針對各種應用進行配置。69XXN系列設計用于液體和氣體壓力測量，適合用于惡劣介質，如污染水或腐蝕性液體。TE Measurement Specialties 69XXN無線LoRaWAN?壓力變送器符合IP66/67標準，超出重工業CE要求。69XXN壓力變送器的典型應用包括油井、管道和其他狀態監測。

數據手冊：*附件：TE Connectivity ， Measurement Specialties 69XXN無線LoRaWAN?壓力變送器數據手冊.pdf

特性

• 多種無線通信選項
  • LoRaWAN
  • BLE
• 小巧、輕質的外形尺寸
• 用于事件檢測的可編程閾值
• 通過爆炸氣氛認證
• 通過連接TE SensorConnect智能手機應用輕松進行設備配置
• 可編程和客戶可配置
• BSPP/NPT螺紋選項
• 超出重工業CE要求
• 符合RoHS指令

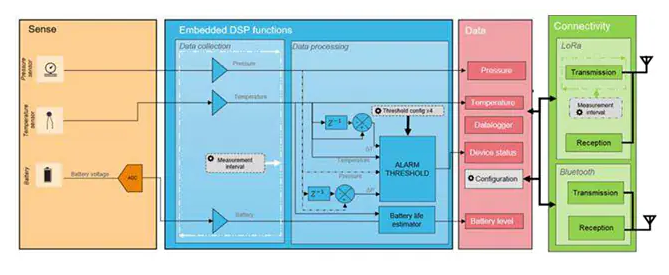

BLE框圖

LoRaWAN框圖

?TE Connectivity 69XXN系列無線LoRaWAN壓力變送器技術解析與應用指南?

一、產品概述與技術亮點

TE Connectivity推出的?69XXN系列無線壓力變送器?是一款融合?LoRaWAN遠距離通信?與?藍牙低能耗近場配置?的雙模智能傳感器。其核心特性包括：

• ?多協議無線架構?：支持LoRaWAN（868MHz/915MHz）與BLE 5.0，實現廣域數據透?jìng)髋c本地靈活配置
• ?工業級防護設計?：IP66/67防水等級、-30℃至+75℃寬溫域操作，兼容腐蝕性流體介質
• ?本質安全認證?：通過ATEX、IECEx認證，適用于Class I Division 1危險環境

二、核心性能參數解析

1. 壓力測量性能

• ?量程覆蓋?：2–350 Bar（30–5000 PSI），提供絕對壓力與復合壓力型號
• ?精度等級?：
  • ±0.1%FS（0–35 Bar量程）
  • ±0.25%FS（0–350 Bar量程）
• ?長期穩定性?：±0.1%FS/年，保障連續監測可靠性
• ?機械耐久性?：100萬次壓力循環壽命，抗沖擊50g/抗振動8g

2. 無線通信規格

• ?LoRaWAN性能?：
  • Class A協議，發射功率+8dBm
  • 868MHz（EMEA）與915MHz（北美）雙頻段
• ?藍牙本地交互?：
  • 1秒廣播間隔，+4dBm發射功率
  • 配合TE SensorConnect應用實現參數配置

3. 電源管理與續航

• ?電池配置?：專用SAFT LS17330鋰亞電池（3.6V/2100mAh）
• ?壽命模型?（典型值）：| 傳輸間隔 | 環境溫度 | 預期壽命 |
  | ---------- | ----------- | ---------- |
  | 1分鐘 | 0–40℃ | 18個月 |
  | 1分鐘 | -20–40℃ | 12個月 |
  | 10分鐘 | 0–40℃ | 8年 |

三、關鍵技術特性深度剖析

1. 智能事件觸發機制

• ?磁開關控制?：通過外部磁鐵實現三種操作模式：
  • ?短觸發?（<3秒）：激活BLE連接并啟動測量
  • ?長保持?（3–10秒）：進入快速閃爍模式
  • ?重置操作?（>10秒）：設備重啟（需等待LED長亮）
• ?可編程閾值?：支持用戶自定義壓力事件報警閾值

2. 本質安全設計

• ?防爆認證?：符合IS Class I Division 1 Groups A-D標準
• ?材料兼容性?：316L不銹鋼壓力端口，無有機密封件暴露

3. 環境適應性

• ?寬溫域操作?：-30℃至+75℃全范圍精度保證
• ?機械堅固性?：通過MIL-STD-202F沖擊測試標準

四、典型應用場景實施方案

1. 石油天然氣監測

• ?油井壓力監控?：利用350Bar高量程型號實時監測井口壓力
• ?管道輸送安全?：通過LoRaWAN組網實現長距離管線壓力分布監測

2. 工業流程控制

• ?腐蝕性介質測量?：兼容污染水體、蒸汽等惡劣介質
• ?狀態監測系統?：結合事件檢測功能實現預測性維護

3. 部署配置要點

• ?電池安裝規范?：必須使用原裝SAFT LS17330，安裝后需通過App重置電量計

五、選型指南與訂購參考

關鍵型號對比：

• ?6911N-EX系列?：本質安全認證型號，適用于危險區域
• ?6911N-NX系列?：標準工業型號，適用于一般環境
• ?區域頻率選擇?：歐盟優先選用868MHz，北美選用915MHz型號

六、技術發展趨勢展望

69XXN系列展現了?工業物聯網壓力監測?的技術演進方向：

1. ?無線化替代有線部署?，大幅降低安裝維護成本
2. ?雙模通信架構?，兼顧遠程傳輸與本地調試需求

• ?智能電源管理?，通過傳輸間隔優化實現多年級續航
