ADC3421-Q1 是一款汽車級、高線性度、超低功耗、四通道、12 位、25 MSPS 模數轉換器 （ADC）。該器件專為支持具有大動態范圍要求的高輸入頻率信號而設計。輸入時鐘分頻器為系統時鐘架構設計提供了更大的靈活性，SYSREF 輸入可實現完整的系統同步。ADC3421-Q1 支持串行低壓差分信號 （LVDS），以減少接口線的數量，從而實現高系統集成密度。串行 LVDS 接口為兩線，其中每個 ADC 數據都經過兩個 LVDS 對串行化和輸出。內部鎖相環 （PLL） 將輸入的 ADC 采樣時鐘相乘，以得出用于序列化每個通道的 12 位輸出數據的位時鐘。除了串行數據流外，幀和位時鐘也作為L(zhǎng)VDS輸出傳輸。
*附件：adc3421-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 溫度等級 1：–40°C 至 125°C T一個
• 四通道
• 12 位分辨率
• 單電源：1.8 V
• 串行LVDS接口
• 靈活的輸入時鐘緩沖器，具有1、-2、-4分頻功能
• SNR = 71.1 dBFS，SFDR = 90 dBc（f 在 = 10兆赫
• 超低功耗：
  • 44 mW/通道，25 MSPS
• 信道隔離度：105 dB
• 內部抖動器和斬波器
• 支持多芯片同步

參數

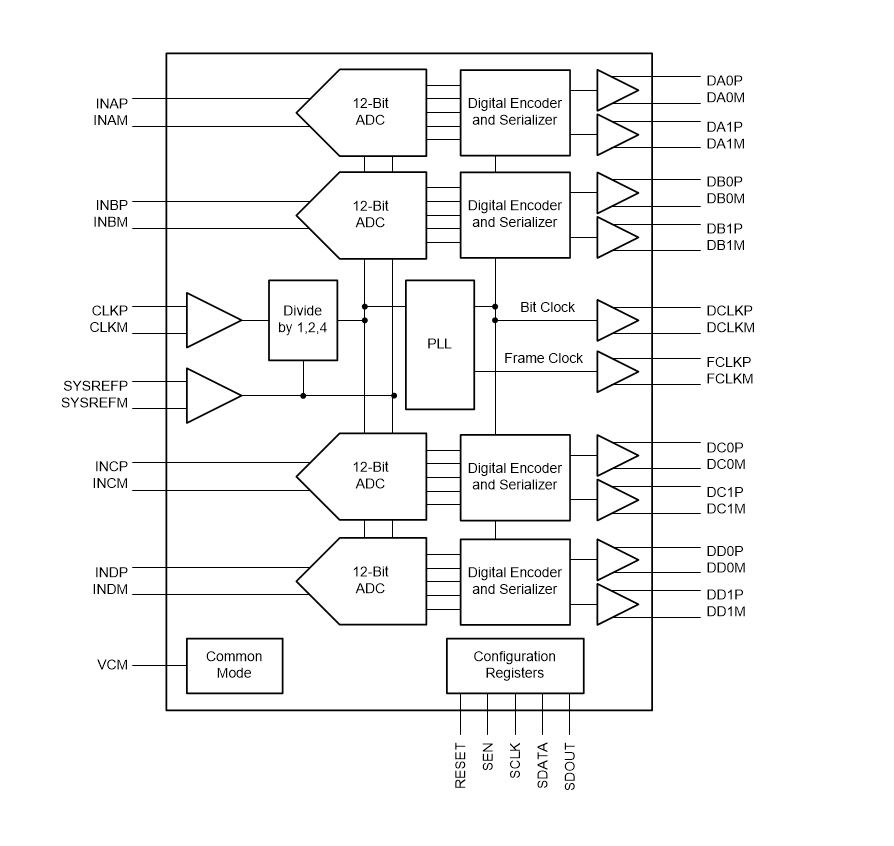

方框圖

ADC3421-Q1 是德州儀器推出的車規級四通道 12 位模數轉換器（ADC），核心優勢為高線性度、超低功耗、寬輸入帶寬及多芯片同步能力，符合 AEC-Q100 標準，專為固態激光雷達（LiDAR）、電機控制反饋、雷達等汽車及工業高頻信號采集場景設計。

核心參數與特性

1. 通道與采樣性能：四通道同步采樣，12 位分辨率，最高采樣速率 25 MSPS；積分非線性（INL）±0.15 LSB，微分非線性（DNL）±0.15 LSB，無丟失碼，線性度優異。
2. 信號與帶寬性能：10 MHz 輸入時信噪比（SNR）71.1 dBFS，無雜散動態范圍（SFDR）90 dBc，總諧波失真（THD）-89 dBc；模擬輸入帶寬達 540 MHz，支持高頻信號采集；通道隔離度 105 dB，串?dāng)_抑制能力強。
3. 功耗與封裝：?jiǎn)?1.8 V 供電，每通道功耗僅 44 mW（25 MSPS），總功耗典型值 177 mW；采用 56 引腳 VQFNP 封裝（8mm×8mm），工作溫度范圍 -40°C 至 125°C，滿足車規級溫度要求。
4. 接口與同步：支持串行 LVDS 接口（1 線 / 2 線模式），減少接口線數；內置時鐘分頻器（1/2/4 分頻），靈活適配系統時鐘架構；SYSREF 輸入支持多芯片同步，提升多通道一致性。
5. 附加功能：內置抖動（Dither）和斬波（Chopper）功能，優化低頻率噪聲性能；支持全局掉電和待機模式，喚醒時間分別為 85 μs 和 35 μs；集成溫度傳感器和診斷模塊，提升系統可靠性。

核心功能模塊

• 采樣與信號調理：四通道獨立 12 位 ADC 核心，差分輸入設計，滿量程輸入范圍 2 Vpp；內置抖動算法優化 SFDR，斬波功能抑制 1/f 噪聲，適配高低頻信號采集。
• 時鐘與同步：差分時鐘輸入（支持正弦波、LVPECL、LVDS 等格式），內置 PLL 生成位時鐘用于數據串行化；時鐘分頻器可降低系統時鐘設計復雜度，SYSREF 信號實現多芯片同步。
• 數據輸出接口：LVDS 串行輸出，支持 6 倍（2 線模式）或 12 倍（1 線模式）序列化，位時鐘頻率最高 150 MHz；輸出數據格式支持二進制補碼或偏移二進制，可通過寄存器配置。
• 功耗與診斷：支持全局掉電（功耗 5 mW）、待機（34 mW）和單通道掉電模式；集成溫度傳感器、均值 / 方差統計模塊、DC 輸入測試等診斷功能，可監測內部參考電壓和時鐘狀態。

應用場景

適用于汽車固態激光雷達（LiDAR）、電機控制反饋、無損檢測設備、雷達與智能天線陣列、彈藥制導系統等，尤其適配對高頻信號采集、低功耗、高可靠性有要求的車規級和工業級場景。

設計要點

1. 接口配置：LVDS 輸出需外接 100 Ω 終端電阻，確保信號完整性；SPI 接口用于寄存器配置（最高 20 MHz 時鐘），支持測試模式、掉電控制等功能配置。
2. 電源與時鐘：模擬電源（AVDD）和數字電源（DVDD）均為 1.7 V-1.9 V，需就近放置 0.1 μF 去耦電容，電源紋波需控制在 10 mV 以內；時鐘源需低抖動（推薦外部時鐘抖動 < 50 fs），高頻采樣時建議使用帶通濾波優化時鐘質量。
3. 輸入電路：差分輸入需匹配 50 Ω 阻抗，高頻輸入（>230 MHz）建議串聯 10 Ω 電阻抑制振鈴；輸入共模電壓需匹配 VCM 引腳輸出（0.95 V），避免信號失真。
4. 布局規范：PCB 需嚴格區分模擬區與數字區，模擬輸入線路遠離數字輸出和時鐘線路，減少串?dāng)_；電源引腳與去耦電容間無過孔，熱焊盤接地提升散熱；LVDS 信號線長度匹配，避免時序 skew。
